RBA80N04DANS-4UA04

NEW 有效

ANL4 N 沟道功率 MOSFET 40V–80A–3.5mΩ–SO8-FL 车用

立即订购

概览

该40V系列产品采用ANL4技术，以实现低导通电阻。 同时，降低了电容和栅极电荷，可实现更高效的开关。 得益于该技术，可实现高开关速度和低功率损耗，从而提高能源效率。 此外，耐用性和可靠性的提升，使其广泛适用于汽车应用，如电源管理系统、电机控制和 DC/DC 转换器。

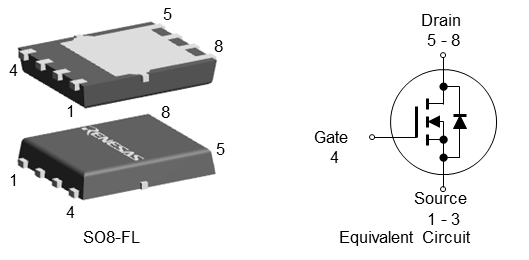

RBA80N04DANS-4UA04 Outline
RBA80N04DANS-4UA04 Outline
  • 标准级栅极驱动电压：VGS（th） = 2.0V 至 4.0V
  • 超低导通电阻：RDS（on） = 3.5mΩ max.
  • 低输入电容
  • 专为汽车应用而设计，符合 AEC-Q101 标准

文档

相关文档
类型 文档标题 日期
数据手册
RBA80N04DANS-4UA04 Datasheet
PDF 439 KB
产品可靠性报告
REXFET-1 ANL4-Series SO8FL Reliability Report for AEC-Q101
PDF 407 KB
应用说明
Renesas Power MOS SPICE Model
PDF 653 KB
指南
Power Discrete Mount Pad
PDF 796 KB
应用说明
Power MOSFET Application Note
PDF 3.23 MB 日本語
应用说明
Attention of Handling Semiconductor Devices
PDF 648 KB 日本語
6 项目

设计和开发

ECAD 模块

点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。

扩展 ECAD 模块
Diagram of ECAD Models

模型
类型 文档标题 日期
模型 - SPICE
RBA80N04DANS-4UA04 Ltspice Data
ZIP 63 KB
模型 - SPICE
RBA80N04DANS-4UA04 Pspice Data
ZIP 23 KB
