RMLV1616A

有效

16Mb Advanced LPSRAM (1M word × 16-bit / 2M word x 8-bit)

立即订购

特性

  • Single 3V supply: 2.7V to 3.6V
  • Access time: 55ns (max.)
  • Current consumption: Standby: 0.5µA (typ.)
  • Common data input and output: Three-state output
  • Directly TTL compatible: All inputs and outputs
  • Battery backup operation
查找低功耗 SRAM的其他产品

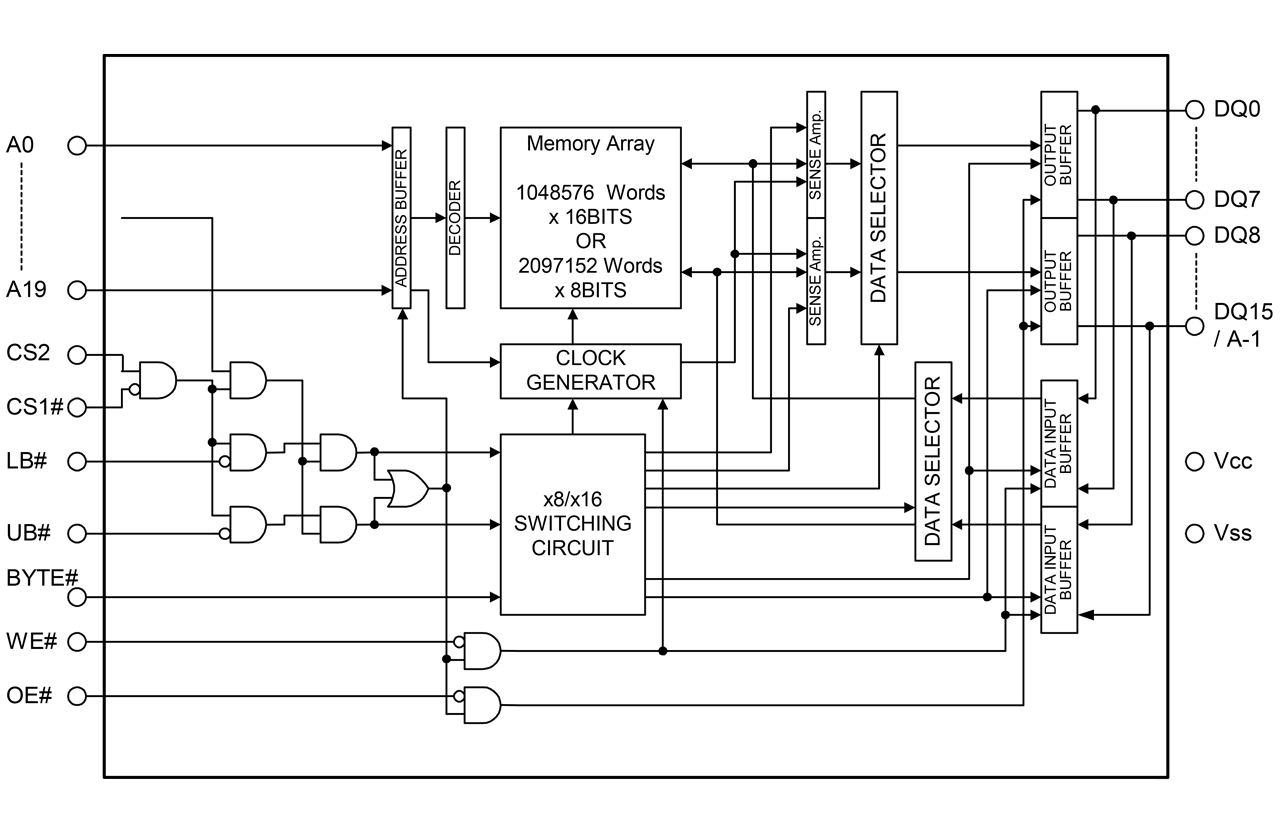

RMLV1616A Block Diagram
RMLV1616A Block Diagram

描述

The RMLV1616A is a 16-Mbit static RAM organized as 1, 048, 576-word × 16-bit, fabricated by Renesas' high-performance Advanced LPSRAM technologies. The RMLV1616A realizes higher density, higher performance, and low-power consumption. The device offers low-power standby power dissipation. Therefore, it is suitable for battery backup systems. It is offered in a 48-pin TSOP (I), 52-pin µTSOP (II), or 48-ball fine-pitch ball grid array.

产品参数

属性值
Memory Density16
Organization1M x 16
Access Time (ns)55
Supply Voltage (V)2.7 - 3.6
Temp. Range (°C)-40 to +85

封装选项

Pkg. TypePkg. Dimensions (mm)Lead Count (#)Pitch (mm)
FBGA(48)8 x 8 x 1.248—
TSOP(2)11 x 9 x 1520.4
TSOP(48)18 x 12 x 1.2480.5
Part NumberStatusSamplesStockRoHSPackageBudgetary Price (USD)Carrier TypeMoisture Sensitivity Level (MSL)Country of AssemblyCountry of Wafer Fabrication
RMLV1616AGBG-5S2#AC0ActiveAvailableIn StockContactTFBGA1ku | $17.05Tray3CHINA, JAPAN, TAIWANJAPAN
RMLV1616AGBG-5S2#KC0ActiveN/AOut of StockContactTFBGA1ku | $17.05Embossed Tape3CHINA, JAPAN, TAIWANJAPAN
RMLV1616AGSA-5S2#AA0ActiveAvailableIn StockContactTSOP(1)1ku | $17.05Tray3CHINA, TAIWAN, MALAYSIAJAPAN
RMLV1616AGSA-5S2#KA0ActiveN/AOut of StockContactTSOP(1)1ku | $17.05Embossed Tape3CHINA, TAIWAN, MALAYSIAJAPAN
RMLV1616AGSD-5S2#AA1ActiveAvailableIn StockContactTSOP(2)1ku | $17.05Tray3TAIWANJAPAN
RMLV1616AGSD-5S2#HA1ActiveN/AOut of StockContactTSOP(2)1ku | $17.05Embossed Tape3TAIWANJAPAN
RMLV1616AGSD-5S2#AC0ObsoleteN/AOut of StockRoHS:EN
RoHS:JA
TSOP(2)Tray2
RMLV1616AGSD-5S2#HC0ObsoleteN/AOut of StockRoHS:EN
RoHS:JA
TSOP(2)Embossed Tape2
