概览
描述

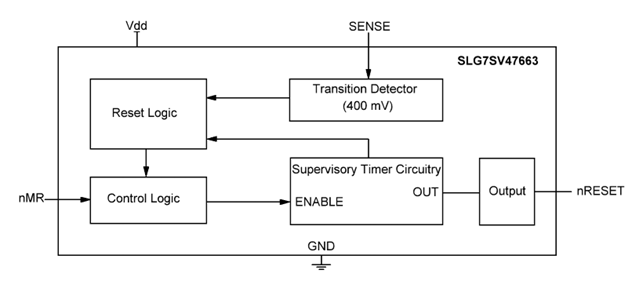

该SLG7SV47663专为监控微处理器监控电路的 400mV 系统电压而开发。 它的主要功能是置位开漏复位信号，这发生在两种情况下：当感应电压降至阈值以下时，或者当手动复位 （MR） 引脚上的逻辑低电平被置位时。 当感应电压和手动复位从各自的复位条件返回时，复位输出保持低电平 20ms。 SLG7SV47663 器件提供 2μA 的低典型静态电流，使其非常适合电池供电的应用。
特性
- 具有 20ms 延迟时间的上电复位 （POR） 发生器
- 支持实时在系统配置
- 包括一个开漏看门狗输出
- 工作电压范围为 +2.3V 至 +5.5V
- 典型的低静态电流为 2μA
- 标准电压轨的固定阈值电压为 400mV
- 具有手动复位 （MR） 输入
- 提供开漏复位输出
- 在 -40°C 至 85°C 的温度范围内保持功能
- ESD 性能额定值：HBM 2000V，CDM 1000V
- 紧凑的 STQFN-14 封装，尺寸为 1.6mm x 2.0mm，IC 净重为 4.5mg
- 专为低功耗而设计
- 符合无铅和 RoHS 标准
- 无卤素
- 无需外部组件即可配置
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 项目
|
||
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
