特性
- 极低的电流消耗：9μA（典型值）
- 看门狗超时时间：1.6 秒
- 芯片使能输入
- 工作电压：+2.5V 至 +5.5V
- 开漏 nWDO 输出
- 工作温度范围：-40 °C 至 85 °C
- ESD 性能：HBM 2000V、CDM 1300V
- 低功耗
- 无铅/符合 RoHS
- 无卤素
- 无需外部组件即可配置
- 8 引脚 STQFN 封装：1.0mm x 1.2mm
描述

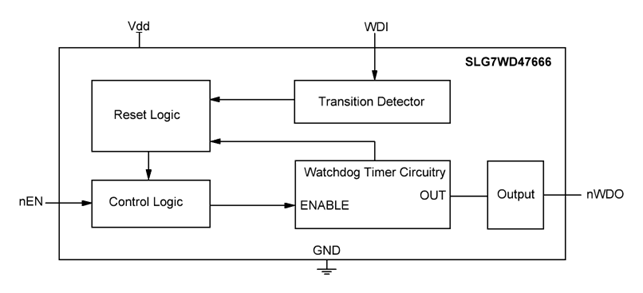

SLG7WD47666 看门狗定时器通过监控系统行为并在检测到异常时触发复位或中断来确保微处理器的可靠性。 当看门狗输入 （WDI） 在设定的超时内切换时，计时器将重置，否则将触发纠正脉冲。 该器件具有低功耗、紧凑的 1.0mm x 1.2mm STQFN 封装和用于切换功能的使能引脚 （nEN），非常适合需要可靠监控的小型、功耗敏感型应用。
有关自定义配置，请访问 GreenPAK 可编程混合信号产品 页面。
产品参数
| 属性 | 值 |
|---|---|
| Input Voltage (Min) (V) | 2.5 |
| Input Voltage (Max) (V) | 5.5 |
| Adjustable POR Timeout | No |
| Adjustable Vtrip | No |
| Fixed Vtrip | No |
| Interface | N/A |
| Manual Reset | Yes |
| WDT | Yes |
| TwinPin™ MR#/RST# | No |
| Reset Output Type | Active Low |
| VMONITOR | N/A |
| Advanced Features | Ultra Low Iq |
| Function | Watchdog Timer |
| Device Functions | Watchdog Timer |
| Qualification Level | Standard |
封装选项
| Pkg. Type |
|---|
| STQFN |
应用
- 警报系统
- 电信通讯
- 网络
- 工业设备
- 不间断电源 （UPS）
- 医疗设备
