概览

US159-DA16600EVZ 是一款高度集成的超低功耗 Wi-Fi + 低功耗蓝牙®（LE）组合 Pmod™ 模块，为您更便捷地给自己的设备添加低功耗 Wi-Fi 和低功耗蓝牙功能。 DA16600MOD 在单个模块上集成了低功耗 Wi-Fi DA16200 SoC 和低功耗蓝牙 DA14531 SoC。 它们外形小型，还可提供较长的电池寿命和低功耗。 作为单一集成系统，Wi-Fi/Bluetooth LE 共存以及通过蓝牙 LE 连接配置 Wi-Fi 等功能都是标准配置。

US159-DA16600EVZ 不仅具有 3A 型 Pmod 连接器，而且集成了 DA16600 模块，将低功耗 Wi-Fi 与低功耗蓝牙功能结合在一个模块中。 得益于标准连接器和软件支持，US159-DA16600EVZ 是瑞萨电子 QuickConnect 平台快速创建物联网系统的理想选择。

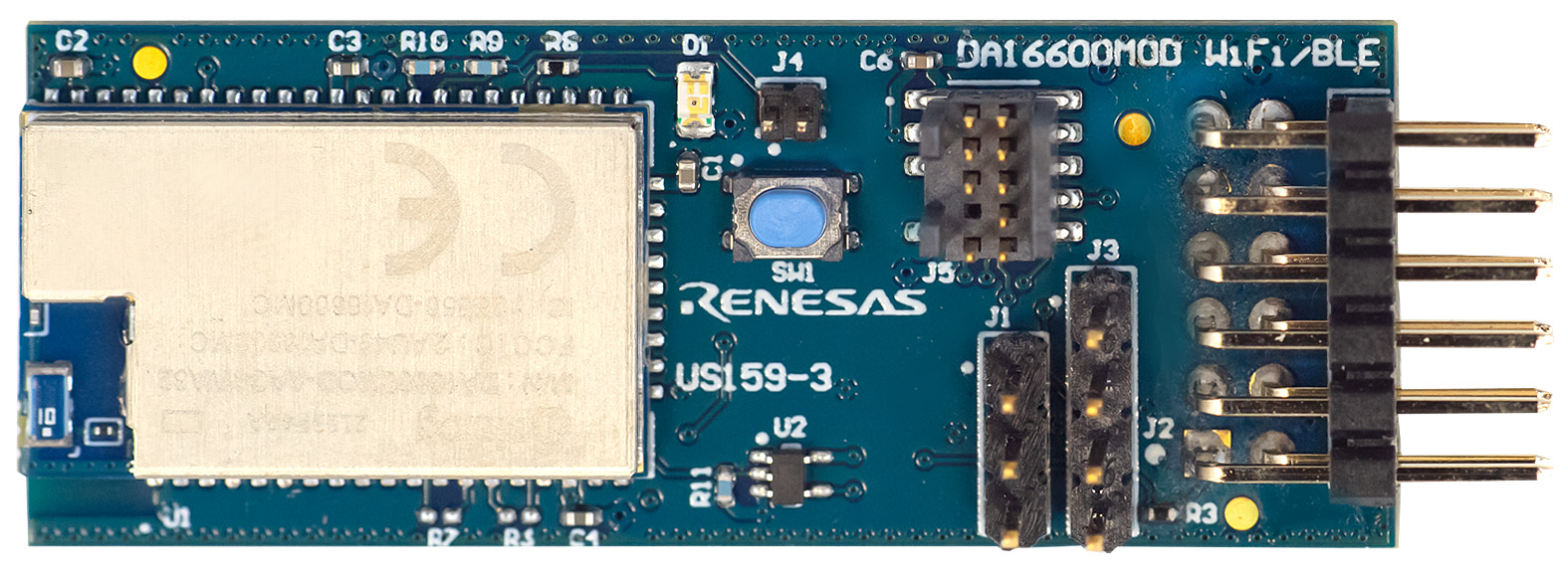

US159-DA16600EVZ Pmod Board
US159-DA16600EVZ Pmod Board
  • DA16600MOD-AAC4WA32 模块
    • 3.3V 电源电压
    • 集成芯片天线
    • 30MHz 至 160MHz 的 Arm® Cortex®-M4F+ 和 16MHz 的 Cortex M0+
    • 802.11b/g/n 无线电 PHY，2.4GHz
    • 蓝牙 5.1 内核认证
    • SoC 运行完整的 OS 和 TCP/IP 堆栈
    • 内存：256kB ROM、512kB RAM、8kB OTP、48B 保留存储器和 32Mb SPI 闪存
    • 射频监管认证：FCC、IC、CE、KC、TELEC、SRRC
    • Wi-Fi 联盟认证：Wi-Fi 认证™ b、g、n；WPA™、WPA2™、WPA3™
  • 标准化 3A 型 Pmod 连接器支持已扩展 UART 接口
  • LED（D1）有助于用户软件调试
  • 10 引脚 1.27mm 间距 Arm Cortex 调试连接器（J2），用于软件开发和调试支持
