RZ/A2M FreeRTOS™ 软件包

软件包

概览

该 RZ/A2M 软件开发工具包有助于加快产品上市时间。

下载

关于 AzureRTOS 软件开发套件，请参考此处。

注意：TES Guiliani-Lite 预付费许可证已不再提供。

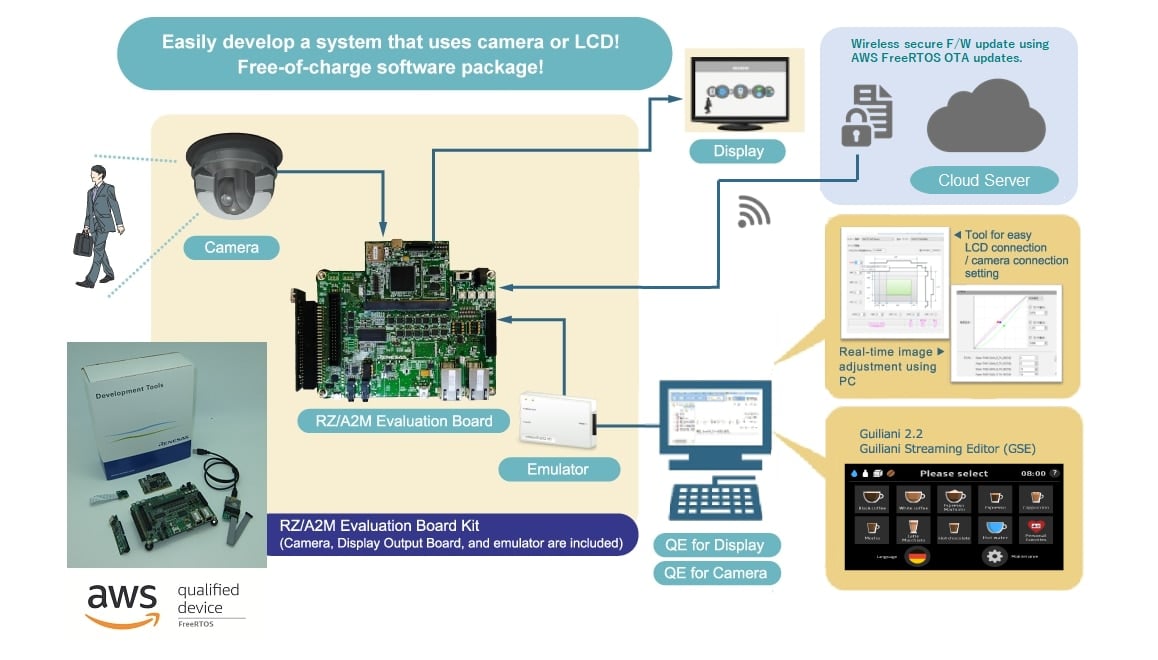

RZ/A2M 软件包是一套面向 RZ/A2M 的软件开发套件，支持多种 RZ/A2M 功能，如动态可重构处理器（DRP）、摄像头输入、LCD 输出和图像调整。 它包含设备驱动程序、中间件、RZ/A2M 和 FreeRTOS 操作系统的示例程序。

* RZ/A2M 评估板套件需单独购买。

  • 包含可用于开发的驱动程序示例程序和应用示例程序，您可以立即开始使用 RZ/A2M 的外设功能。
  • DRP 库可以轻松提升各种图像处理速度。
  • Smart Configurator 让你可以轻松将瑞萨驱动集成到自己的系统中。
  • 配合 QE for Display（e2 studio 插件）使用，可通过 GUI 轻松进行图像质量和 LCD 时序调整。
  • 配合 QE for Camera（e2 studio 插件）使用，可通过 GUI 轻松完成摄像头模块设置以及摄像头时序调整。

文档

设计和开发

更多详情

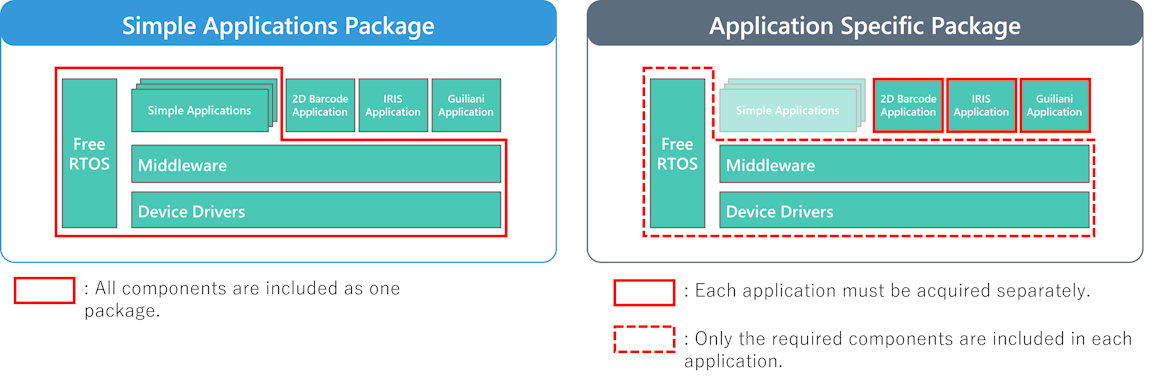

RZ/A2M 软件包结构

RZ/A2M 软件包结构包括简易应用软件包和特定应用软件包。

RZ/A2M Software Package Structure

简单应用软件包包含 RZ/A2M 软件包支持的所有驱动程序软件及其示例应用程序。
特定应用软件包会根据特定应用以独立的软件包形式提供。 每个软件包都包含运行所需的示例应用程序和驱动程序软件。
请参见下表，了解每个软件包支持的功能。

类别功能简易应用
软件包		特定应用软件包
RZ/A2M
简易
应用
软件包		RZ/A2M
二维条码
软件包		RZ/A2M
IRIS
软件包		RZ/A2M
SDIO Wi-Fi
软件包		RZ/A2M
Trusted Secure IP
软件包		RZ/A2M
FreeRTOS OTA
软件包
OSFreeRTOS (Kernel)checkcheckcheckcheck check
中间件文件系统（FatFS）check
TCP/IP 协议栈check  check check
系统待机模式管理check
固件更新（UART）check
FreeRTOS 无线电     check
定时器操作系统计时器checkcheckcheckcheckcheckcheck
PWMcheck
图像处理摄像头checkcheckcheckcheck
DRP 库
（预处理）		checkcheckcheckcheck
图形 IPJPEG 编解码器check  check
LCD（显示）checkcheckcheck
2D图形（硬件加速）
接口串行通信（I2C）checkcheckcheckcheckcheckcheck
串行通信（UART）checkcheckcheckcheck check
串行通信（SPI）check
串行音频接口（SSIF）check
以太网check    check
Wi-Fi (UART)check
Wi-Fi (SDIO)   check check
USB 主机（HID、MSC）check
USB 功能（CDC）check
SD 存储卡（*1）check
SDIO (*1)check  check check
HyperBuscheck checkcheck check
触摸屏check
模拟A/D转换器check  check check
安全性Trusted Secure IPcheck   check

*1：如果需要 UHS-l 模式支持，请联系我们。
*2 ：如果需要硬件加速，请使用 Guiliani 完整版。
*3：仅包含 HID 功能。

运行环境

集成开发环境e2 studio
编译器GNU Arm 嵌入式工具链
支持的电路板RZ/A2M 评估板套件
仿真器J-Link LITE（随主板附带，但无法用于其他主板。）
开发支持工具Smart Configurator、QE for Display、QE for Camera

封装信息

根据每个软件包中包含的功能选择并下载软件包。

[简易应用软件包]

RZ/A2M 简易应用软件包是一个基础软件包，包含 RZ/A2M 每个 IP 的驱动程序软件和示例应用程序。

软件包名称特性类型名称下载
RZ/A2M Simple Applications Package (PDF | English, 日本語))

简单的软件项目包括每个驱动程序和中间件的使用情况如下。

  • Blinky 应用
  • 图形应用程序（摄像头与显示器、JPEG、精灵引擎）
  • DRP 基础示例程序
  • I2C 总线接口示例程序
  • 以太网示例程序
  • Wi-Fi（UART）示例程序（*1）
  • ADC 示例程序
  • SD FATFS 示例程序（*2）
  • USBH FATFS 示例程序
  • USBH HID 示例程序
  • USBF CDC 示例程序
  • 低功耗模式示例程序
  • DMAC 示例程序
  • RTC 示例程序
  • 固件更新示例程序
  • PWM 示例程序
  • 触摸屏示例程序
  • SSIF 示例

[支持的软件]

  • 操作系统：FreeRTOS V10.4.3-LTS-patch-1，操作系统抽象层
  • 中间件：FreeRTOS+TCP，DRP 库
  • 驱动：DRP、VDC6、LVDS、JPEG、MIPI/VIN、CEU、定时器（Timer）、UART、I2C、RSPI、SSIF、DMAC、ADC、SD、USB 主机（USBH）、USB 设备（USBF）、低功耗模式（Low Power Mode）、RTC（实时时钟）、HyperBus、GPT（通用定时器）
R01AN5348RZ/A2M Simple Applications Package (ZIP | English, 日本語)

（*1）要使用 Wi-Fi 功能，需要通过 UART 连接 Digilent Pmod EPS32模块 。
（*2）如果需要 UHS-l 模式支持，请联系我们。 在开发 SD 主机相关产品时，必须遵守并获得 SD Host/Ancillary Product License Agreement（SD HALA）的许可。

[特定应用软件包]

以下软件包可用于支持特定功能。

软件包名称特性类型名称下载
RZ/A2M 2D Barcode Package (PDF | English, 日本語))

该项目文件中包含了 DRP 库用于二维条码解码功能的示例用例。

[支持的软件]

  • 操作系统：FreeRTOS V10.4.3-LTS-patch-1，操作系统抽象层
  • 中间件：DRP 库
  • 驱动：DRP、VDC6、LVDS、MIPI/VIN、CEU。 定时器、UART、I2C
R01AN4487RZ/A2M 2D Barcode Package (ZIP | English, 日本語)
RZ/A2M IRIS Package (PDF | English, 日本語))

本项目文件中包含了 DRP 库用于虹膜识别和简易 ISP 的示例使用情况。

[支持的软件]

  • 操作系统：FreeRTOS V10.4.3-LTS-patch-1，操作系统抽象层
  • 中间件：DRP 库
  • 驱动：DRP、VDC6、LVDS、MIPI/VIN、CEU、定时器、UART、I2C、HyperBus
R01AN4584RZ/A2M IRIS Package (ZIP | English, 日本語)
RZ/A2M SDIO Wi-Fi Package (PDF | English, 日本語))

通过 SDIO Wi-Fi 模块传输捕获的 MIPI 摄像头图像的功能示例使用情况。 (*1)

[支持的软件]

  • 操作系统：FreeRTOS V10.4.3-LTS-patch-1，操作系统抽象层 - 中间件：DRP 库 - 驱动：SX-SDMAC、MIPI/VIN、CEU、计时器、UART、I2C、ADC、SDIO、JCU、HyperBus
R01AN5348了解更多
RZ/A2M FreeRTOS OTA 软件包

Amazon Web Services（亚马逊网络服务）的 FreeRTOS OTA 功能的示例使用，用于远程无线更新固件。
[支持的软件]

  • 操作系统：FreeRTOS V10.1.1
  • 中间件：OTA 更新、安全套接字（Secure Socket）、Wi‑Fi、TCP/IP、PKCS#11、TLS
  • 驱动：SDIO、以太网、HyperBus、定时器、UART、I2C、ADC
—Getting Started with the Renesas RZ/A2M Evaluation Board Kit ( R01QS0038EJ0103 ) (PDF)
RZ/A2M Trusted Secure IP 软件包

RZ/A2M Trusted Secure IP 驱动在安全启动功能、安全特性（RSA、AES、CMAC、SHA、DRBG）及使用 TLS1.2 的安全通信中的示例应用。 （*2）如需获取此套件，请通过右侧链接联系我们。
[支持的软件]

  • 驱动：Trusted Secure IP、计时器、UART
R01AN4490联系我们

（*1）如果 SDIO 需要 UHS-l 模式支持，请联系我们。 在 UHS-I 模式下使用该软件包需要 SD 转 MicroSD 转换板。
（*2）RZ/A2M Trusted Secure IP 已通过密码算法验证计划（CAVP）认证。 有关认证密码算法的详细信息，请参阅 CAVP 网站。

在 e2 studio 里，可以通过 Smart Configurator 轻松为用户现有项目添加额外的外设功能和驱动程序软件。 详情请参阅每个应用软件包中包含的 [document: 1285441]。

对于不使用 e2 studio 的用户，[document: 1570141] 可用来为用户项目添加外设功能和驱动程序软件。 该软件包包含 RZ/A2M 的驱动程序软件、中间件和实时操作系统（RTOS）。

所有软件包都包含 RZ/A2M 评估板套件的二进制格式启动程序。 要获取启动程序的源代码，请下载 [document: 1222236]。

IAR C/C++ Compiler™版本

除了 RZ/A2M 软件包 GCC 版本外，IAR C/C++ 编译器版本也可供偏好使用 IAR 开发环境的客户使用。

了解更多

Arm® 编译器版本

除了 RZ/A2M 软件包 GCC 版本外，Arm 编译器版本也可供偏好使用 Arm 开发环境的客户使用。

了解更多

GR-MANGO 的 RZ/A2M 软件包

作为更简便的 RZ/A2M 开发环境，GR-MANGO 的 RZ/A2M 软件包、简易应用软件包和特定应用软件包也可用。 用户程序可以通过拖放下载，你可以在没有任何电路内模拟器的情况下开始快速原型制作。 有关所包含应用的更多细节，请参见以下发布说明。

[发布说明]

[快速开始指南]

[下载]

合作伙伴工具

合作伙伴工具描述详情/获取渠道
H.264 视频播放
[Techno Mathematical]		利用 RZ/A 内部 RAM 实现 H.264 WVGA（30fps）视频播放。
播放过程所需 RAM 少于 2MB。		联系我们
