利用 RL78/F25 实现安全高效的通信
架构趋势正在从分布式向域控ECU（电子控制单元）和区域 ECU 演进，最终实现整车集成控制。 这一转型带来了新的挑战：执行器 ECU 与集成控制 ECU 通信时，需要提高数据传输速度、有效载荷容量和可靠性。 RL78/F25 微控制器 (MCU) 专为满足此类要求而设计。 与 RL78/F24 MCU 一样，该产品支持 CAN FD 功能，支持最高 5Mbps 的速度，配备 20 个支持 64 字节有效载荷的缓冲区，并集成安全加密功能（包括用于安全启动和消息认证的 AESEA 和 TRNG）。 这些特性使 RL78/F25 成为高可靠性智能执行器、传感器和入门级车身 ECU 的理想选择。 此外，产品的代码闪存已扩展到 512KB，从而提高了对更复杂应用场景的响应能力，增强了对 AUTOSAR 等软件平台的支持，并完善了功能安全 (FuSa) 的实施方案。
RL78/F25 符合 ISO/SAE 21434（网络安全）和 ISO 26262（功能安全）标准，支持 ASIL B FuSa 和 Evita-light，可与低功耗、高性价比的传感器和执行器进行安全通信。 产品采用最高 256 位密钥的 AES 加密，是首款配备 CTSU2SLa 电容式传感单元的 RL78 车规级产品。
RL78/F25 功能特性
- 最高工作频率：40MHz
- 内存：代码闪存 512KB，数据闪存 16KB，RAM 40KB
- 外设功能：电容式传感单元（最大 31 通道）、CAN/CAN FD（2 通道）、LIN（3 通道）、12 位 A/D 转换器（29 通道，专用采样保持器 2 通道）、D/A 转换器、比较器、电机控制定时器 TimerRDe、应用加速单元 (AAU) 等。
- 封装：48 引脚至 100 引脚 LFQFP
- 低功耗：典型值 0.6µA（STOP 模式）
- 安全加密：AES-ECB/CBC/CMAC 密钥长度 128/192/256 位，TRNG
- 工作环境温度范围 (Ta)： -40°C ～ +105/125°C

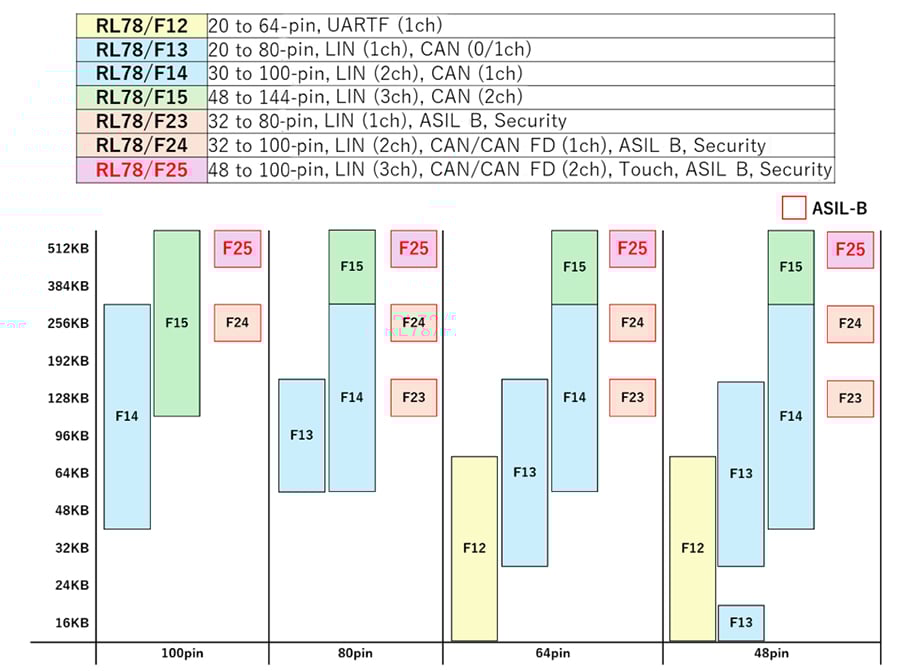

RL78/F25 与 RL78/F1x 和 RL78/F2x 拥有许多相同的特性，不仅兼容硬件和软件，还可实现 PCB 和软件的重复使用。
先进的触摸功能
相较于瑞萨电子前代电容式触摸感应单元 (CTSU)，CTSU2SLa 具有更高的抗噪性、防水性和更低的功耗。 该产品还具备以下特性：
- 多频扫描：生成三个电容测量频点，可降低同步干扰噪声的影响。
- 主动屏蔽：以相同的电平和相位驱动触摸电极和屏蔽护罩电极，从而抑制水渍的影响。
- 自动判断：无需 CPU，直接通过硬件完成按键触摸检测。
- 多电极连接 (MEC)：通过将多个触摸电极作为单个电极进行测量，减少触摸测量时间和电流消耗量。
CTSU | CTSU2 | CTSU2L | CTSU2La | CTSU2SL | CTSU2SLa | |
|---|---|---|---|---|---|---|
| 自电容法 | ||||||
| 互电容法 | ||||||
| 随机脉冲频率测量 | ||||||
| 多频率测量 （多时钟扫描） | N/A | |||||
| 主动屏蔽 | N/A | |||||
| 触摸判断硬件 | N/A | N/A |
|
|
|
|
| 多电极连接 (MEC) | N/A | N/A | N/A | |||
| 多电容并行测量 (CFC) | N/A | N/A | N/A | N/A | N/A | |
| MCU 产品 | RX113 | RA2L1，RA2E1 | RL78/G23 | RL78/G22 | RX140 | RL78/F25 |
开发工具
使用智能配置器轻松进行初始配置
智能配置器是一种用户友好型 GUI 工具，可自动轻松生成初始配置程序。 智能配置器能支持许多瑞萨微控制器，为客户应用进行快速、智能的软件开发。
即用型评估板和评估系统，简化解决方案开发流程
针对 RL78/F25 MCU，我们提供以下两类评估板：

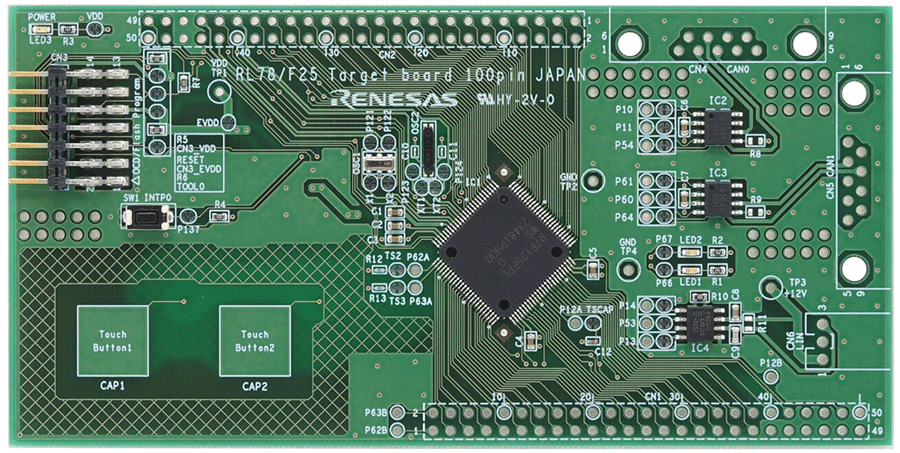

RL78/F25 目标板
RL78/F25 目标板是专门用于原型开发的评估板，配合 E2/E2-lite 仿真器可实现程序编写与调试。 此外，还提供了两个触摸按钮，便于快速评估电容触摸功能。

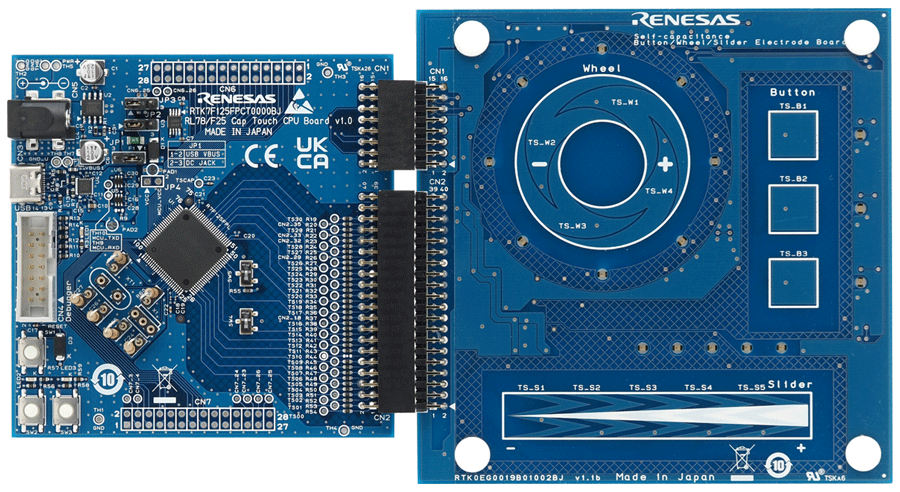

电容式触摸评测系统
用于 RL78/F25 的电容式触摸评估系统是一款专门用于电容式触摸评估的评估板，包括按键、滑块和滚轮三种触摸界面。 QE for Capacitive Touch 是一款触摸开发支持工具。借助此工具，用户仅需简单操作即可完成触摸接口开发，实现开箱即用。
多年来，RL78 系列产品已受到众多客户的广泛采用。 RL78/F25 具有 512KB ROM、双通道 CAN FD、安全功能、功能安全 (FuSa) 和电容式传感单元等特性，能够满足各类应用场景的需求。 我们提供丰富的评估板、开发工具和解决方案，确保用户能够快速顺利地启动项目开发。 如需了解有关 RL78/F25 的更多信息，请访问 renesas.com/rl78f25。
