特性
- 主要特性
- RL78 内核，最大时钟频率 40MHz
- 512KB 闪存
- 40KB RAM
- 12 位模数转换器
- 8 位数模转换器
- 具有 4 输入端的比较器
- 电机控制：DC 和 BLDC - 磁场导向控制 (FOC)
- 应用程序加速器单元
- 经优化的 DC/DC 转换器支持
- 超低功耗
- 采用最先进水平的接口
- CAN/CAN FD x 2 通道、LIN x 3 通道、UART、SPI、I2C、SENT
- 电容式传感单元（最大 31 通道）
- 20 x PWM 输出
- 支持功能安全和信息安全
- 支持 EVITA-Light 的安全模块
- ISO 26262 ASIL B
- 具有完整的生态系统，可支持与工具、硬件和软件领域相关的最新标准
描述
RL78/F25 新一代超低功耗车规级微控制器，非常适用于实现未来高可靠性智能执行器和传感器以及低端车身电子控制单元 (ECU)。 作为对现有 RL78/F1x MCU 的创新扩展，RL78/F25 可满足未来市场的多种需求。 RL78/F25 具有更高的 CPU 性能、耐高温能力和更强的外设功能，非常适合各种应用场景。
RL78/F2x 系列产品按 ISO 26262 标准设计而成，最高支持 ASIL B 的功能安全 (FuSa) 等级。 可支持高达 EVITA-Light 或更高的安全标准。 AES 加密模块可处理高达 256 位的密钥长度，并支持安全启动和身份验证功能。 为了进一步提高 BLDC FOC（磁场导向控制） 电机控制和 DC/DC 控制系统的计算性能，RL78/F2x 配备了独特的应用加速器 IP，以减轻复杂的三角函数和其它计算处理所带来的负荷。 RL78/F25 也是 RL78 车规级产品中首款支持电容式触摸传感单元 (CTSU2SLa)的产品。
为顺应 E/E 汽车架构趋势，RL78/F25 配备了 CAN FD 接口（2 通道）。 RL78/F2x MCU 的硬件和软件与 RL78/F1x 完全兼容，可实现软件重用。
产品参数
| 属性 | 值 |
|---|---|
| Program Memory (KB) | 512 |
| Data Flash (KB) | 16 |
| RAM (KB) | 40 |
| Carrier Type | Full Carton (Tray), Full Tray, Tape & Reel |
| Supply Voltage (V) | 2.7 - 5.5 |
| I/O Ports | 36, 50, 66, 84 |
| Temp. Range (°C) | Ta = -40 to +105, Ta = -40 to +125 |
| Operating Freq (Max) (MHz) | 40 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 5 |
| SPI (ch) | 4 |
| I2C (#) | 5 |
| CAN (ch) | 2 |
| CAN-FD (ch) | 2 |
| Wireless | No |
| LIN (#) | 3 |
| 16-Bit Timer (ch) (#) | 19 |
| 12-Bit A/D Converter (ch) | 17, 22, 23, 29 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 1 |
| Capacitive Touch Sensing Unit (ch) | 15, 23, 31 |
| Segment LCD Controller | No |
| Security & Encryption | Secure Boot,AES,TRNG |
产品对比
| RL78/F25 | RL78/F24 | |
| Operating Freq (Max) (MHz) | 40 | 40 |
| Program Memory (KB) | 512 | 256 |
| RAM (KB) | 40 | 24 |
| CAN-FD (ch) | 2 | 1 |
| Capacitive Touch Sensing Unit (ch) | 15, 23, 31 | 0 |

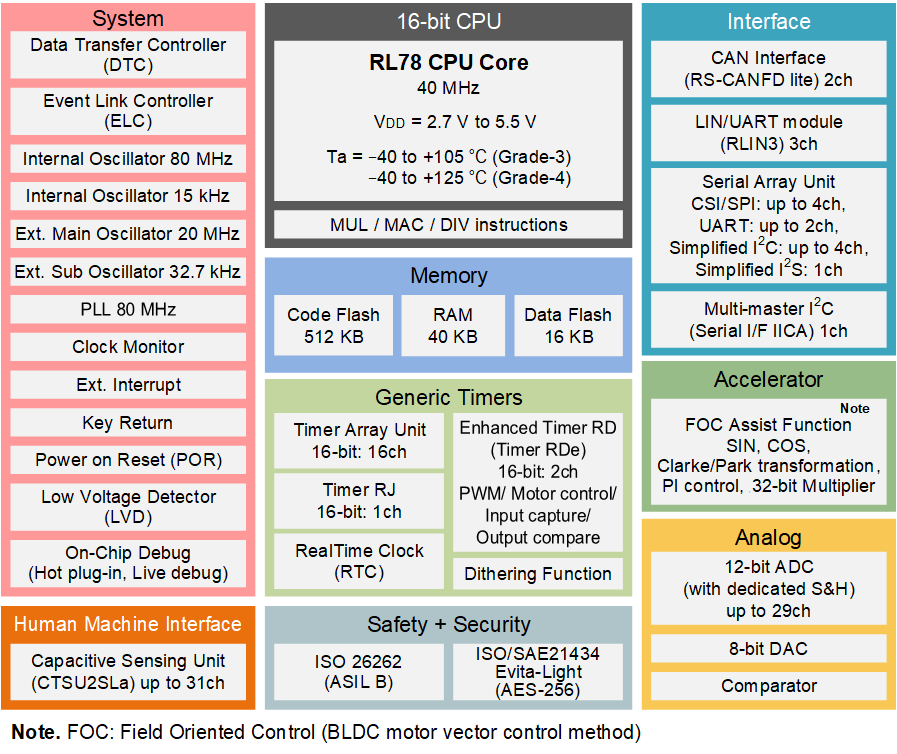

应用方框图
 | Advanced Seat Controller A compact automotive seat-control design enabling smooth, efficient seat adjustment with precise motor control and built‑in protection. |
 | 离手检测（HOD）和转向开关系统 自主驾驶转向系统，具有离手检测、加热和触摸交互功能。 |
其他应用
- 智能执行器
- 传感器 ECU
- 低端车身 ECU
