USB 接口有助于符合 USB 标准的数据通信和电力传输。 它提供卓越的多功能性，适用 PC 外围设备、电视、笔记本电脑和显示器等各种应用，其中 USB Power Delivery 可实现高达 100W 或更高的功率水平，以实现更快的充电，以及高效灵活的工作。 因此，USB Type-C 连接器标准显著提高了供电效率并提高了数据传输速率，根据 USB 通信版本的不同，可实现高达 10Gbps 或更高的速度。 如此广泛的用途使 USB 接口在现代技术中不可或缺。 USB Type-C 接口作为欧盟境内移动设备充电终端的标准统一，进一步增强了这种多功能性。 预计此举将推动其广泛采用，提升消费者体验，同时促进环境可持续性。
在将 USB Type-C 接口引入应用程序时，需要注意 USB 通信和电源都有不同的连接检测。 因此，必须根据各自的状态和检测结果进行状态转换。 传统的 USB 接口通过识别 VBUS 来检测连接，而 USB Type-C 通过测量 CC 端子的电压来检测连接。 电源功率是根据 source 和 sink 之间的状态转换确定的。 该过程完成后，通过激活 VBUS 来启动USB 通信的枚举。
遵循 USB Type-C 标准中规定的电阻值和精度，通过上拉和下拉电阻的电压检测来识别 CC 端子连接。 首次在应用中使用 USB Type-C 接口时，需要选择合适的外部元器件进行 CC 检测和 USB 通信，验证硬件，用软件搭建 USB 应用系统，并测试其运行情况。 RA2L2 提供 USB Type-C 接口作为上行端口 （UFP） 的所有基本功能和工具，有助于减少外部组件需求和开发时间。 此外，由于它已获得 USB 测试 ID （13501），因此您可以在整个开发过程中信任其高质量和可靠性。
配备 UFP 所需的 USB 功能
USB 2.0 全速 （FS） 模块
- 无需外部晶体振荡器
的 USB 从站控制器全速传输 12Mbps - 支持所有传输类型：控制传输、批量传输、中断传输和同步传输
- 5V 耐压 VBUS 端子

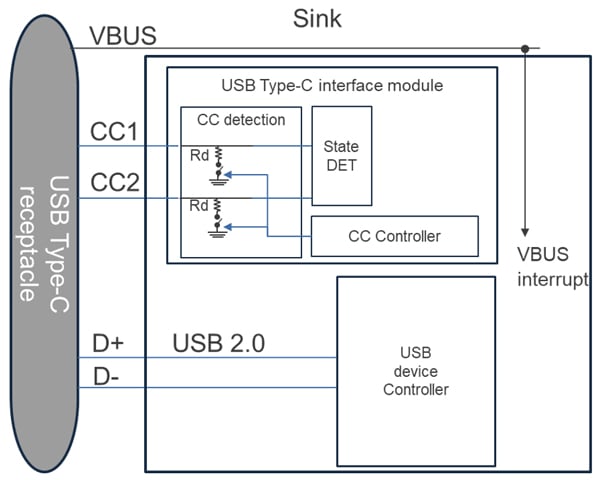

USB Type-C 接口模块
- 符合通用串行总线 Type-C 电缆和连接器规范：版本 2.4
- USB Type-C sink 支持：CC 检测电路（内置 Rd 电阻），
- 从默认 USB/1.5A/3.0A 检测源电源电流能力：状态检测和转换
开发环境

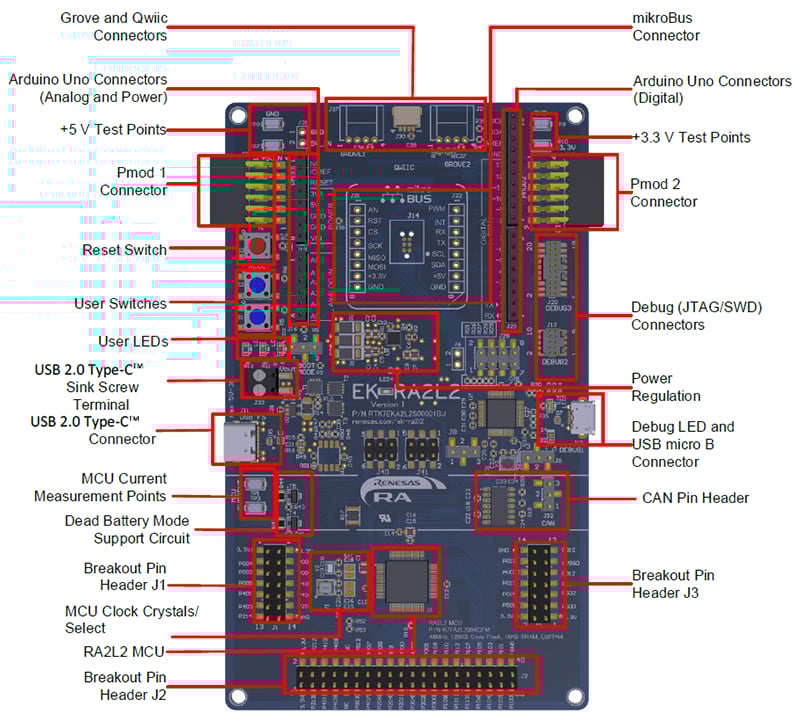

EK-RA2L2 评估板非常适合开发 USB Type-C 接口原型。 它配备了 USB Type-C 连接器、用于连接电源负载的沉螺丝端子和用于检测 VBUS 电压和电流的监控电路，使其成为评估 USB Type-C UFP 的环境。 它还可以用作 USB Type-C 接口的参考设计。
为了支持软件开发，RA 系列提供了 RA 灵活配置软件包 （FSP），其中包括板级支持包 （BSP）、外设驱动程序、中间件、连接、网络和安全堆栈等基本软件，以及用于构建解决方案的参考软件，从而实现快速应用开发。
QE for USB 是专门用于 USB 系统开发的 USB 兼容开发支持工具，使用户能够检查 USB 连接状态、USB 描述符值和 USB Type-C 状态，并调试通信错误。
丰富的串行接口

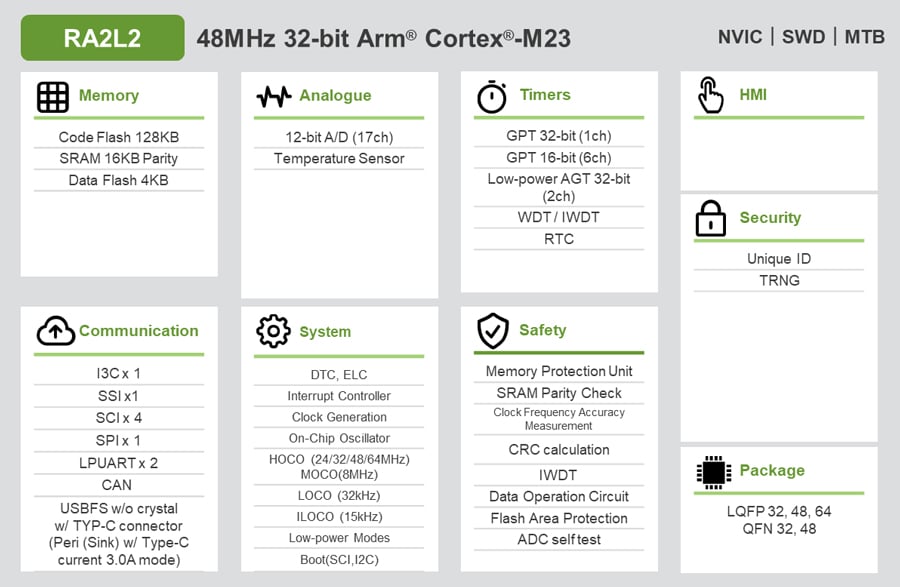

RA2L2 支持针对低功耗应用优化的外设功能（32 位 LP 定时器、低功耗模式），并具有丰富的串行接口（I3C、SSI、SCI、SPI、LPUART、CAN、USB FS 和 USB Type-C）。
RA2L2 的特性使其成为广泛需要低功耗运行应用的理想选择，包括：
- 可穿戴设备
- 音频流设备
- PC/POS 外围设备
- 通用系统
- 物联网设备
- 工业自动化和传感器
- 消费品
- 家用电器
有关更多信息，包括文档和视频，请访问 RA2L2 产品页面。
