概览
描述

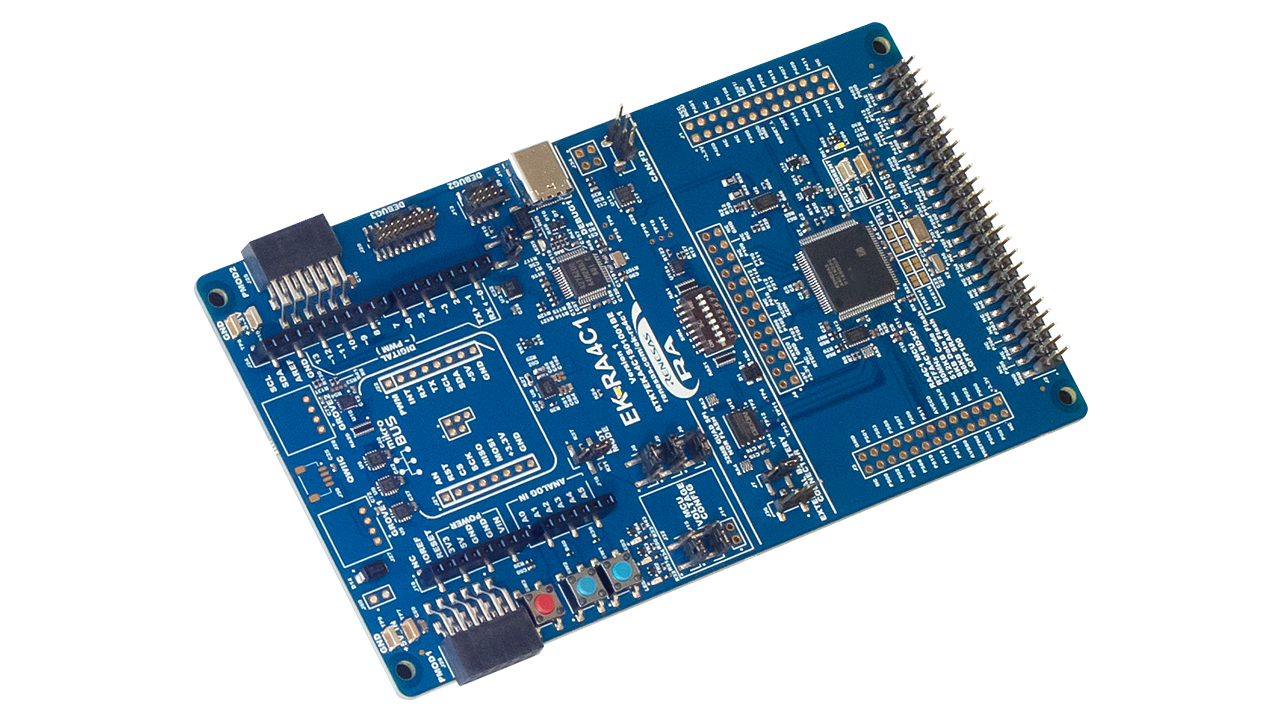

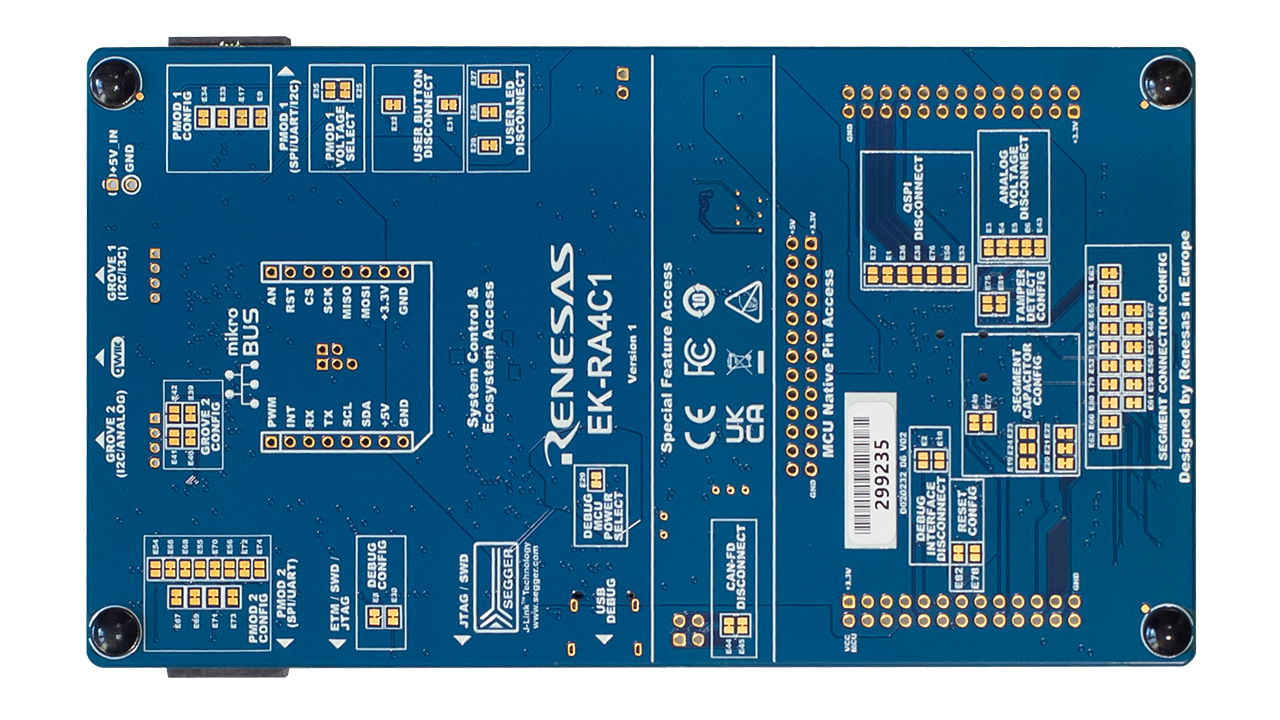

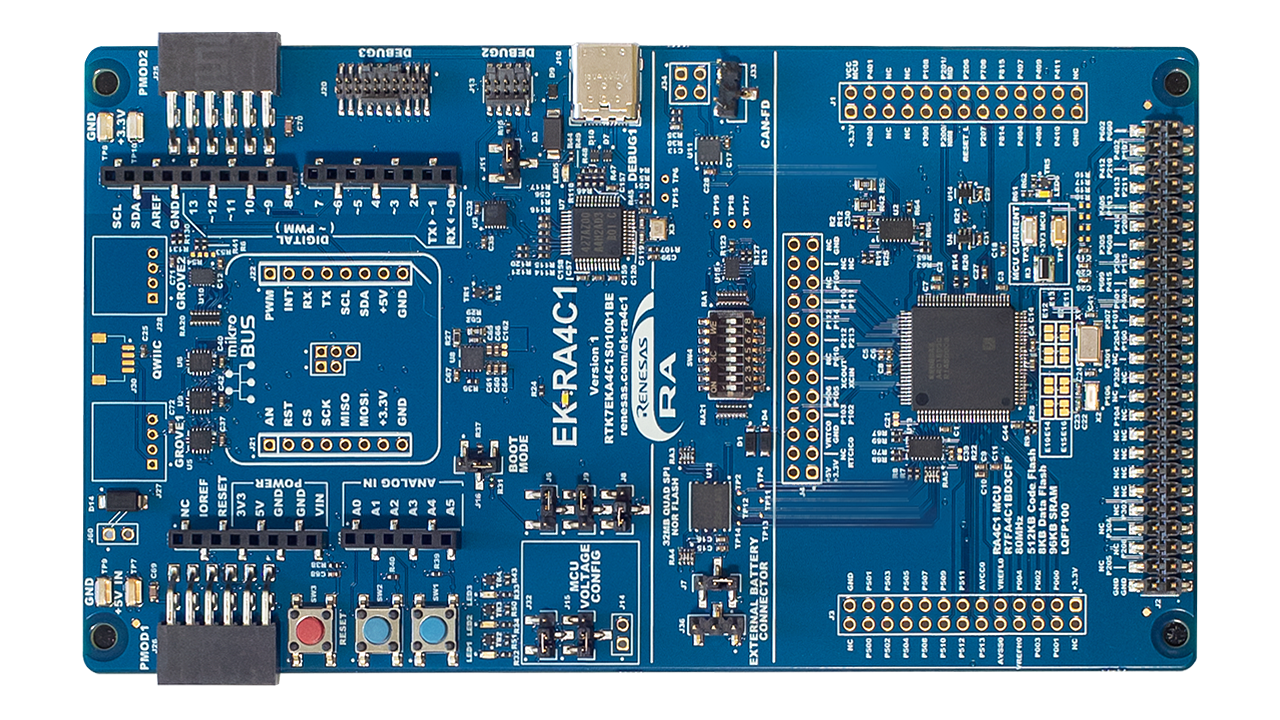

EK-RA4C1 评估套件用于评估 RA4C1 MCU 功能，并使用瑞萨电子的灵活配置软件包 （FSP） 和 e2 studio IDE 开发嵌入式系统应用程序。 用户可以利用丰富的板载功能并选择通用的生态系统附加组件来实现许多应用程序，包括但不限于人机界面 （HMI） 和物联网 （IoT）。 为了进一步加快关键外设的评估和概念验证开发，用户还可以从 Renesas 网站下载一系列示例项目。

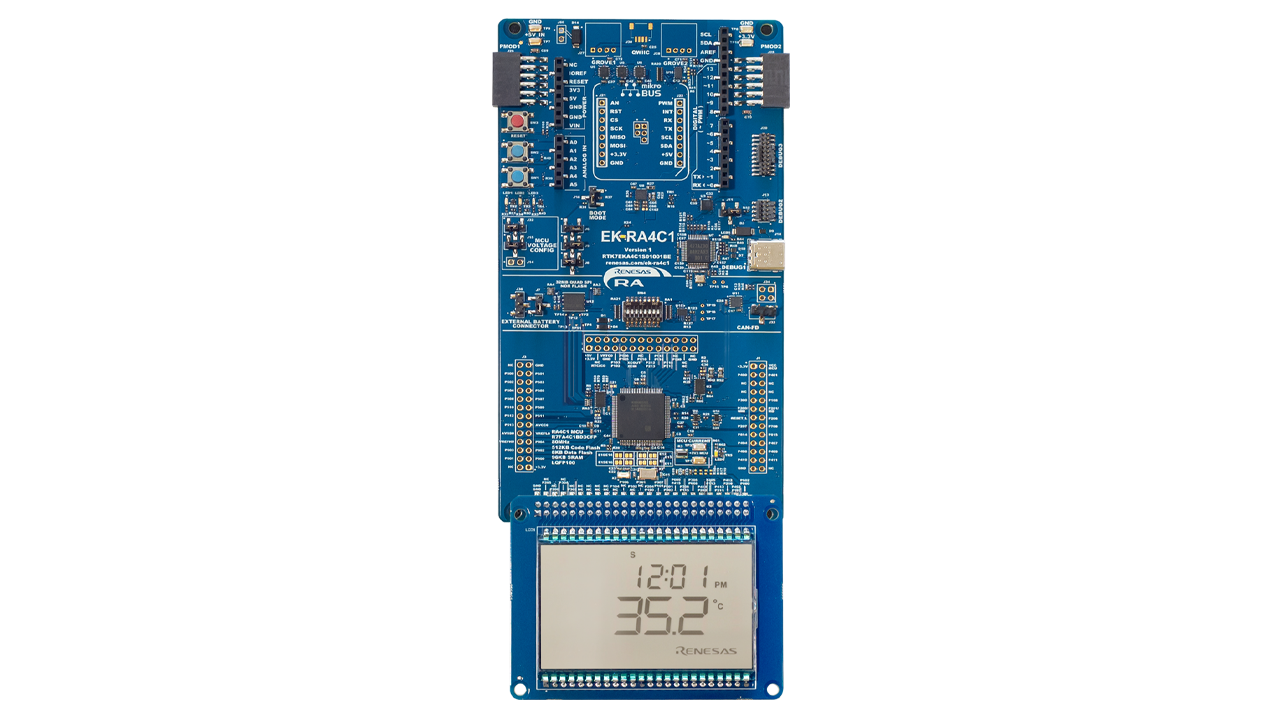

该套件包括一个 4COMx40SEG 段码式 LCD 板和一个 EK-RA4C1 板。 套件上预装了快速入门演示，以展示 RA4C1 最突出的功能。 该演示能够在开箱后立即进行评估，并可用作其设计的参考。
特性
- MCU 原生引脚连接区
- R7FA4C1BD3CFP MCU
- 80MHz，Arm® Cortex®-M33 内核
- 512KB ROM，96KB SRAM
- 100 引脚，LQFP 封装，14mm x 14mm x 1.70mm，0.5mm 间距
- 通过 3 个 26 引脚接头（未贴装）进行本机引脚访问
- 段码式 LCD 板接口
- MCU 电流测量
- R7FA4C1BD3CFP MCU
- 特定功能访问区
- 32MB 外部 Octo-SPI 闪存
- CAN FD
- 外部电池连接器
- 生态系统和系统控制访问区
- 两个 5V 输入源
- USB（调试）
- 外部供电
- SEGGER J-Link™ 板载编程器和调试器
- 调试模式
- 板载调试器 (SWD)
- 外接调试器 (SWD)
- 板载调试器输出 (SWD、SWO 和 JTAG)
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- MikroElektronika™ mikroBUS 连接器 *未安装
- SparkFun® Qwiic® 连接器 *未安装
- 两个 SeeedGrove® 系统（I2C 和模拟）连接器 *未安装
- 两个 Digilent Pmod™（SPI/UART/I2C） 连接器
- Arduino™（Uno R3）连接器
- MCU 启动配置跳线
- 低电压模式电压输入
- 两个 5V 输入源
- 套件内容：EK-RA4C1 板、段码式 LCD 板、USB 电缆（TypeC 到 TypeC、TypeA 到 TypeC）、安装硬件
应用
设计和开发
视频和培训
Take the guesswork out of your innovation experience by following a systematic and methodical approach to start developing with Renesas Advanced microcontrollers kits. It allows for a structured and orderly exploration of resources that you can utilize to create smart IoT and embedded products.
证书
EK-RA4C1 满足以下认证/标准要求。 请参阅 EK-RA4C1 用户手册，了解免责声明、注意事项和有关认证的更多详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- UKCA A 级 （EMC）
- 符合台湾 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- WEEE
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
