概述
EVB-RTP100E005G1FL 评估板展示了瑞萨电子低压 GaN 技术在高效率同步降压转换器中的性能优势。 该评估板采用半桥配置，搭载两颗 RTP100E005G1FL 100V 增强型 GaN FET，并由 RRP68150 GaN 栅极驱动器驱动，为评估高频电源转换设计提供了紧凑的平台。
该评估板支持 48V 输入，输出为 12V，功率可达 240W，可在多种工作条件下评估开关性能、效率和功率密度。 集成测试点可简化开关波形测量和功率损耗分析，帮助设计人员优化下一代电源转换系统。
特性
- 在宽范围的 Vin、Vout、Fsw 和 Pout 条件下对瑞萨电子低压 GaN 进行性能测试
- 灵活且易于使用的降压转换器评估板
- 支持 48V 输入和 12V 输出，输出功率最高可达 240W
- 工作开关频率范围为 250kHz 至 1MHz
- 高频电源转换优化
- 便捷的波形测量测试点
- 支持高效率、高功率密度的设计
- 采用占位面积兼容的 GaN FET 封装，可简化从硅 MOSFET 解决方案的迁移

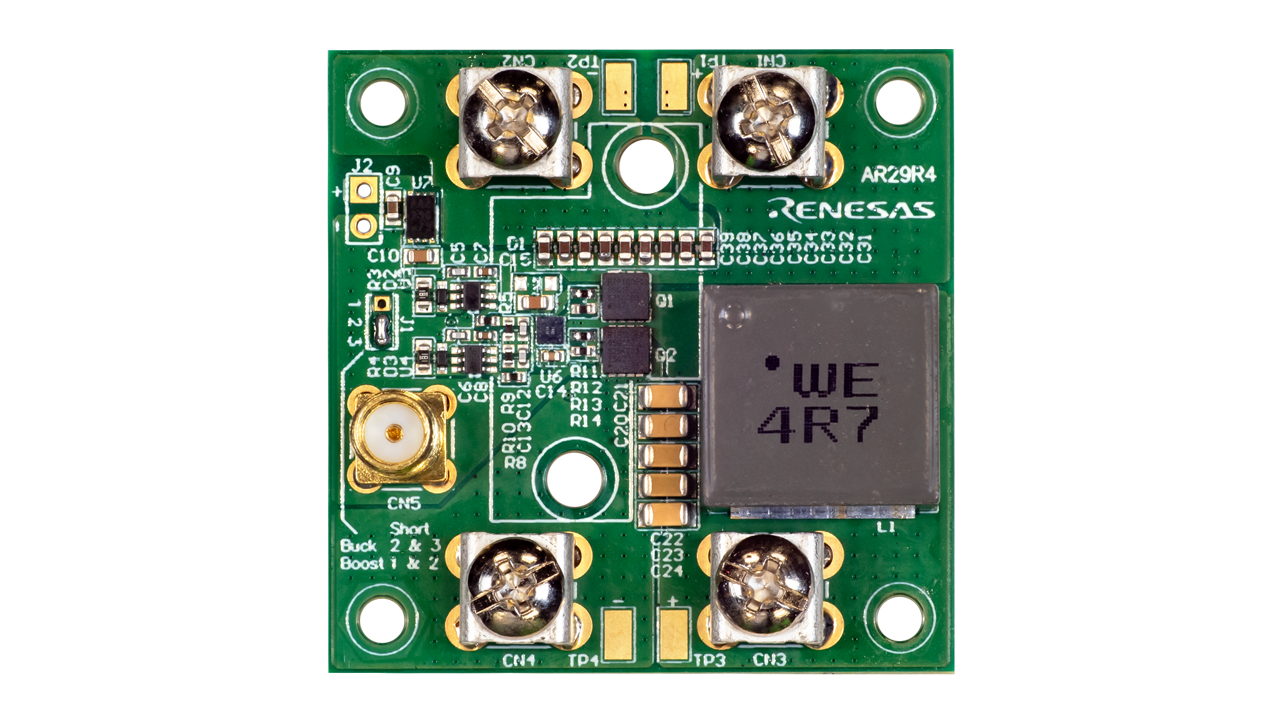

EVB-RTP100E005G1FL 评估板 - 顶视图
设计文件与文档
加载中
- 白皮书英语Low-voltage GaN technology delivers significant gains in efficiency, power density, and switching performance over conventional silicon devices. This paper explores GaN fundamentals, key performance benefits, and applications in data center power conversion and motor drive systems, while providing guidance for evaluating low-voltage GaN adoption.
- PCB 设计文件英语The design files for the EVB-RTP100E005G1FL evaluation board include the schematic and PCB layout files used in the board design. These resources provide insight into the board's implementation and can assist with design review, customization, and evaluation of the RTP100E005G1FL low-voltage GaN device.
- 手册 - 开发工具英语The EVB-RTP100E005G1FL evaluation board showcases the performance of the RTP100E005G1FL 100V enhancement-mode gallium nitride (GaN) FET in high-efficiency power conversion applications. Built around Renesas low-voltage GaN technology and a dedicated GaN gate driver, it provides a practical platform for evaluating switching performance, efficiency, measurement techniques, and power-stage design considerations. This evaluation board manual includes setup, operation, and testing guidance.
- 应用说明英语Renesas low-voltage GaN devices enable high-efficiency, high-power-density power conversion through ultra-fast switching and low-loss operation. Achieving optimal performance requires careful PCB layout and gate drive design to minimize parasitics and switching noise. This application note provides practical design recommendations and implementation guidance for low-voltage GaN power systems.
- 手册 - 开发工具英语The EVB-RTP100E005G1FL evaluation board showcases the performance of the RTP100E005G1FL 100V enhancement-mode gallium nitride (GaN) FET in high-efficiency power conversion applications. Built around Renesas low-voltage GaN technology and a dedicated GaN gate driver, it provides a practical platform for evaluating switching performance, efficiency, measurement techniques, and power-stage design considerations. This evaluation board manual includes setup, operation, and testing guidance.
