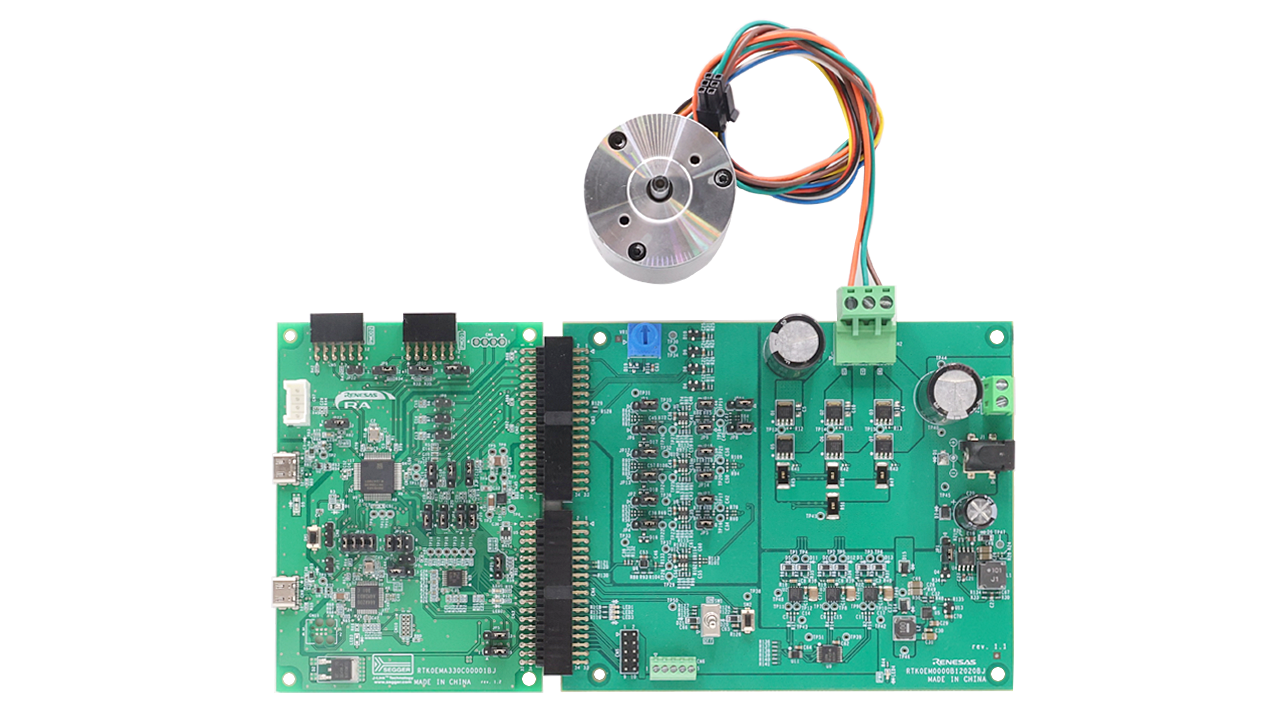

MCK-RA6T3 是一款便于评估使用永磁同步电机(无刷直流电机)的电机控制的开发套件。

通过使用本产品以及可从网站下载的样例程序和QE for Motor,即刻开始使用RA6T3进行电机控制评估。

特性

  • CPU 板搭载 RA6T3 作为电机控制 MCU。
  • 用于 3 相 BLDC 电机(额定功率 48V/10A)的变频器电路板
  • 用于 RA6T3 闪存编程的板载调试器
  • 支持单分流/三分流方式电流检测
  • 过载电流检测
  • 支持电机控制开发支持工具“Renesas Motor Workbench”
  • 支持霍尔传感器、编码器和感应式位置传感器
  • 包含的组件
    • RA6T3 CPU 板 (MCB-RA6T3)
    • 变频器电路板 (MCI-LV-1)
    • 永磁同步电机
    • 配件(电缆、支座等)

应用

文档

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
Renesas Motor Workbench
Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
Solution Toolkit 瑞萨电子
QE for Motor: Development Assistance Tool for Motor Applications
The development assistance tool that supports the development of motor software for MCUs. It allows to configure motor middleware and drivers easily, and tune and analyze motors with Renesas Motor Workbench. [Plugin for Renesas IDE "e² studio"] [Support MCU/MPU: RA, RX, RL78]
