概述

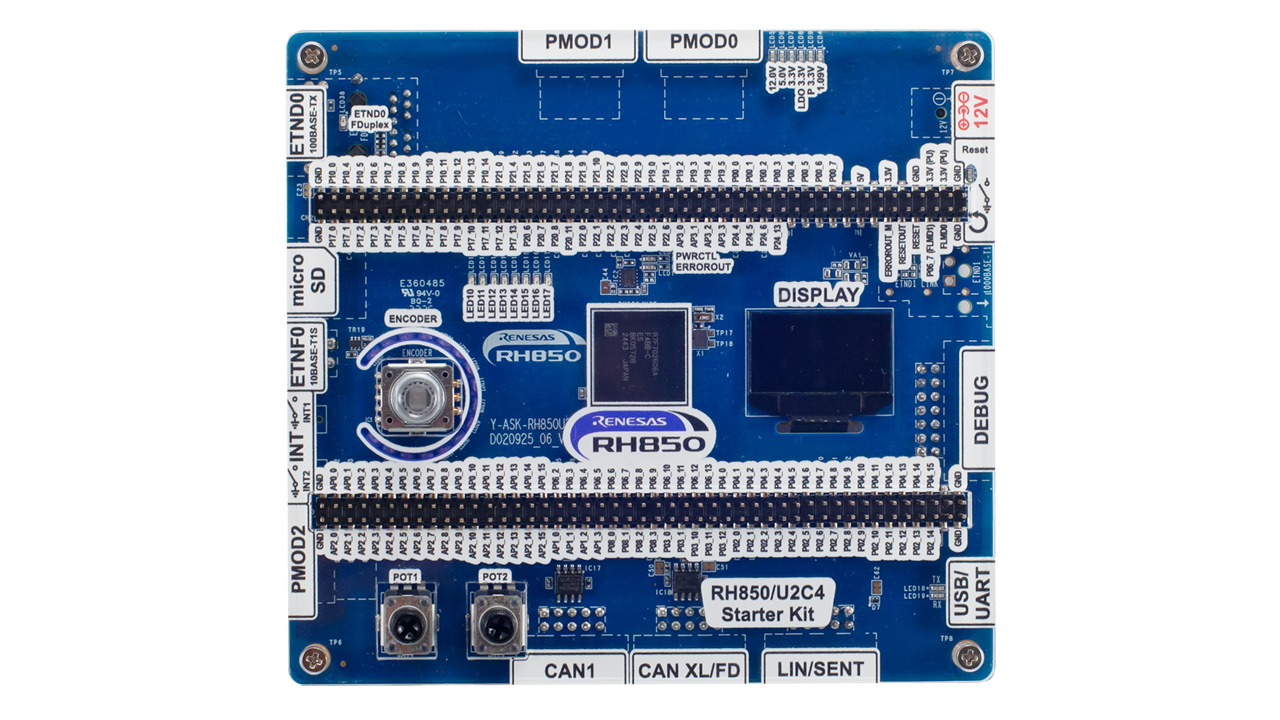

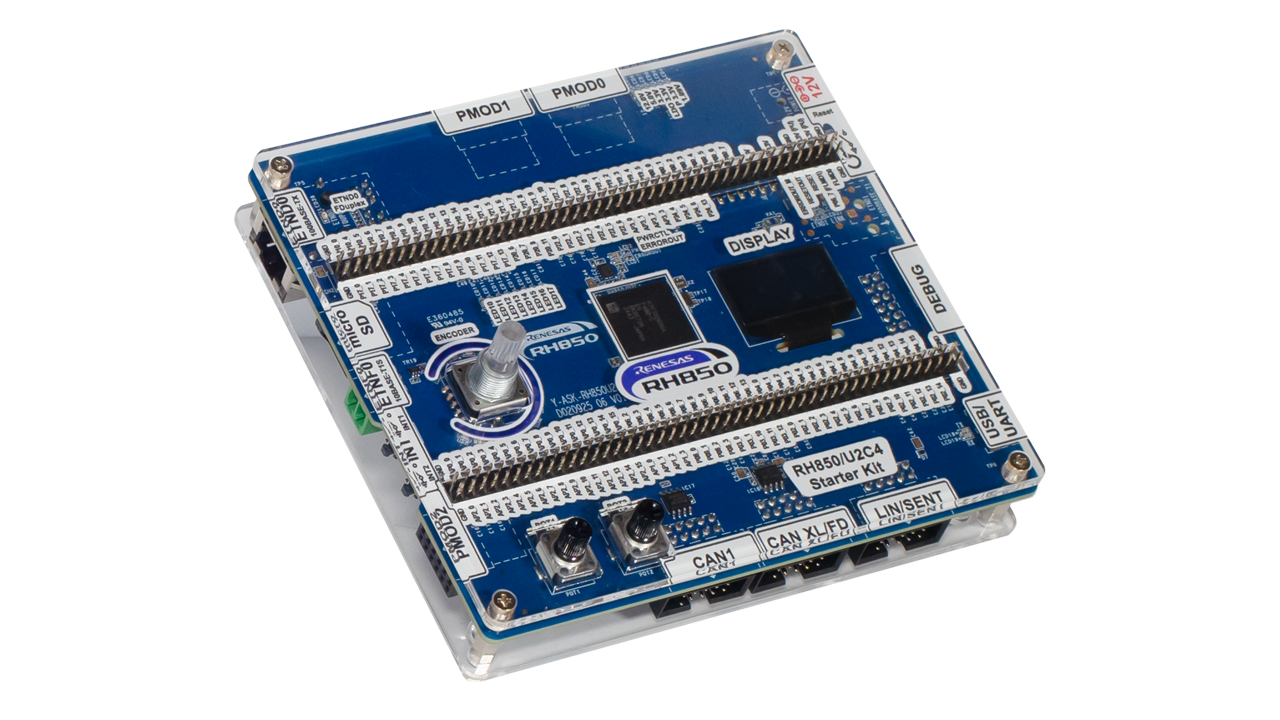

RH850/U2C 入门套件是一款用于评估 32 位 RH850/U2C 微控制器的紧凑型平台。 该控制器搭载两个主频 320MHz 的 RH850/G4KH 内核，可为汽车应用场景提供高性能实时处理功能。

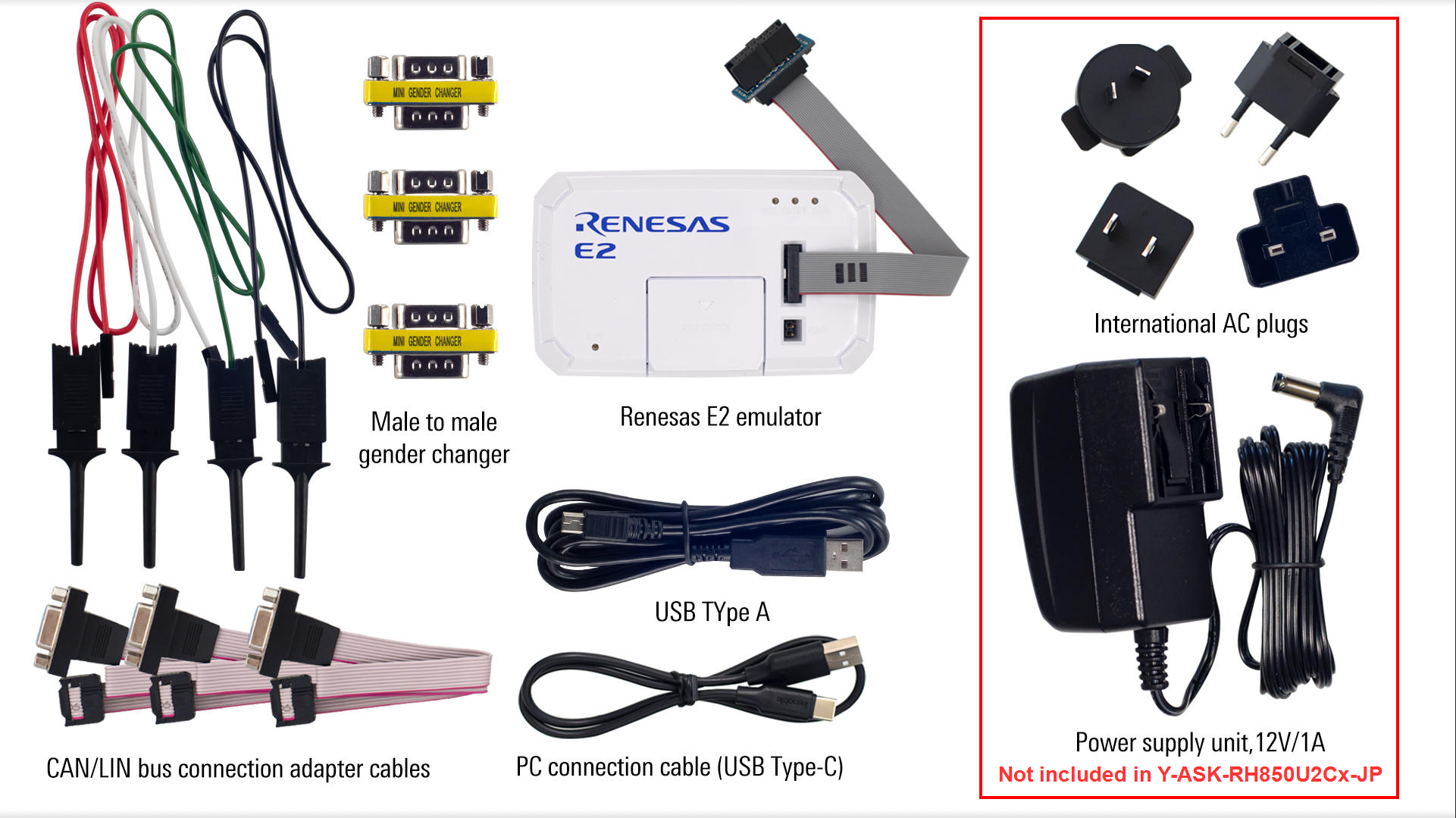

套件包括 1 个 12V 电源以及符合 ASIL-D 标准的 RAA271082 电源管理 IC，可实现安全可靠的运行。 通过 14 引脚 LPD/JTAG 调试端口，可轻松实现调试。 多种连接选项，包括用于高速通信的多达 3 个以太网和 2 个 CAN FD 通道，以及用于传感器集成的 LIN/SENT 接口。 3 个 Pmod™ 连接器支持 I²C/I2S/SPI 扩展，便于进行原型开发。 该套件还配有一个 128×64 OLED 显示屏、LED 灯以及带 RGB 照明的旋转编码器，用于提供交互式反馈。
特性
- 微控制器
- 采用 292 引脚封装的 RH850/U2C 微控制器
- 双核锁步 RH850/G4KH 内核
- 电源和安全
- 12V 带板载电压调节功能的单板电源
- 符合 ASIL-D 标准的 RAA271082 电源管理 IC
- 工作温度：0°C 至 +40°C
- 微控制器访问和调试
- 14 引脚 LPD/JTAG 调试端口
- 用于 MCU 端口引脚访问的排针
- 外部 20MHz 晶体谐振器

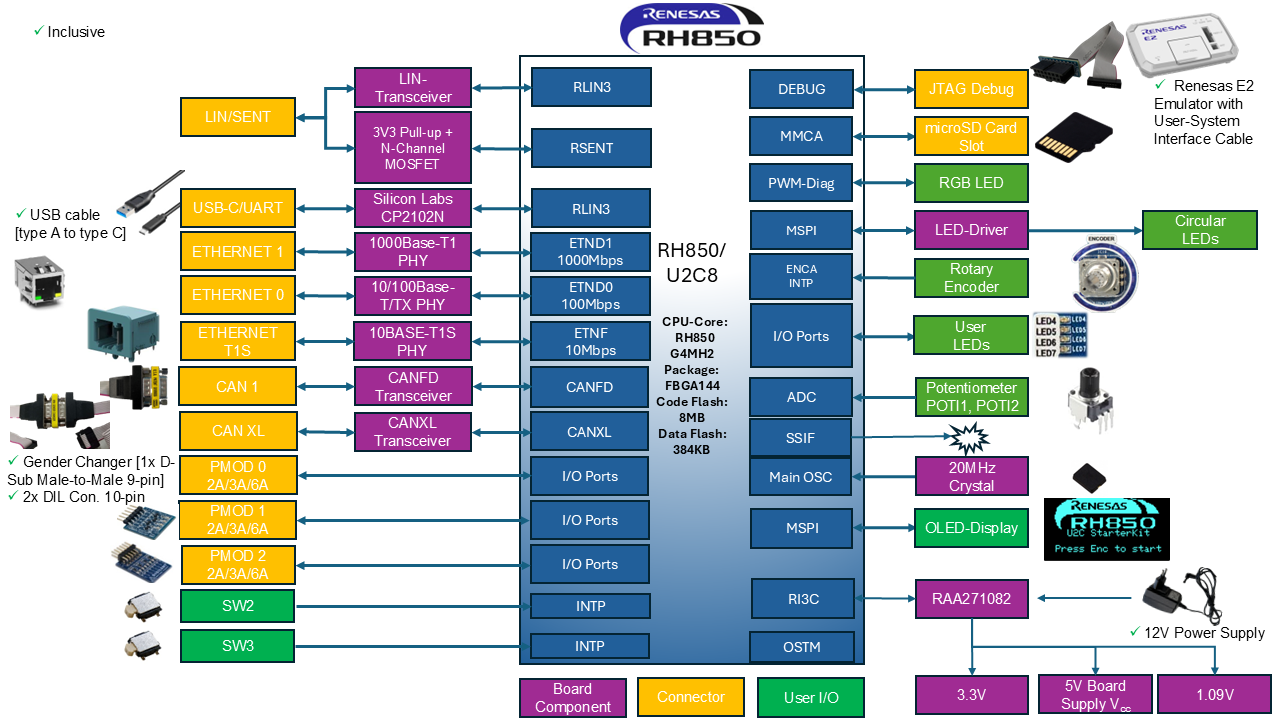

- 连接和扩展
- 1 个 10BASE-T1S 以太网端口
- 1 个 100BASE-TX 以太网端口
- 1 个 1000BASE-T1 以太网端口（仅限 U2C8）
- 2 个 CAN FD 接口（其中一个带有 CAN XL 选项）
- 组合式 LIN/SENT 接口
- 2 个用于 I²C/SPI 的 Pmod 接口
- 1 个用于 I2S 的 Pmod 接口
- MicroSD 卡接口
- USB-C/UART 接口
- 用户界面和控制
- 128×64 OLED 显示屏
- 16 个 CSI 驱动 LED 和 8 个通用 LED
- 复位开关和 2 个中断按钮
- 2 个通过电位器实现的模拟输入
- 带 RGB LED 的旋转编码器
试用样品与购买
当前筛选条件
附加硬件
与该平台兼容的附加板卡。为实现完整功能或评估特定功能，可能需要使用其中的部分板卡。
扩展板
Pmod I2S 音频扩展板
适用于 RH850 和 R-Car 平台的 Pmod I²S 音频扩展板，集成了 32 位立体声音频转换、板载扬声器和麦克风，并支持外部音频连接。 与 Y-COMMON-MB-T1-V1 主板、RH850/U2C 入门套件以及其他支持 7 型 Pmod 接口的开发板兼容。
