描述

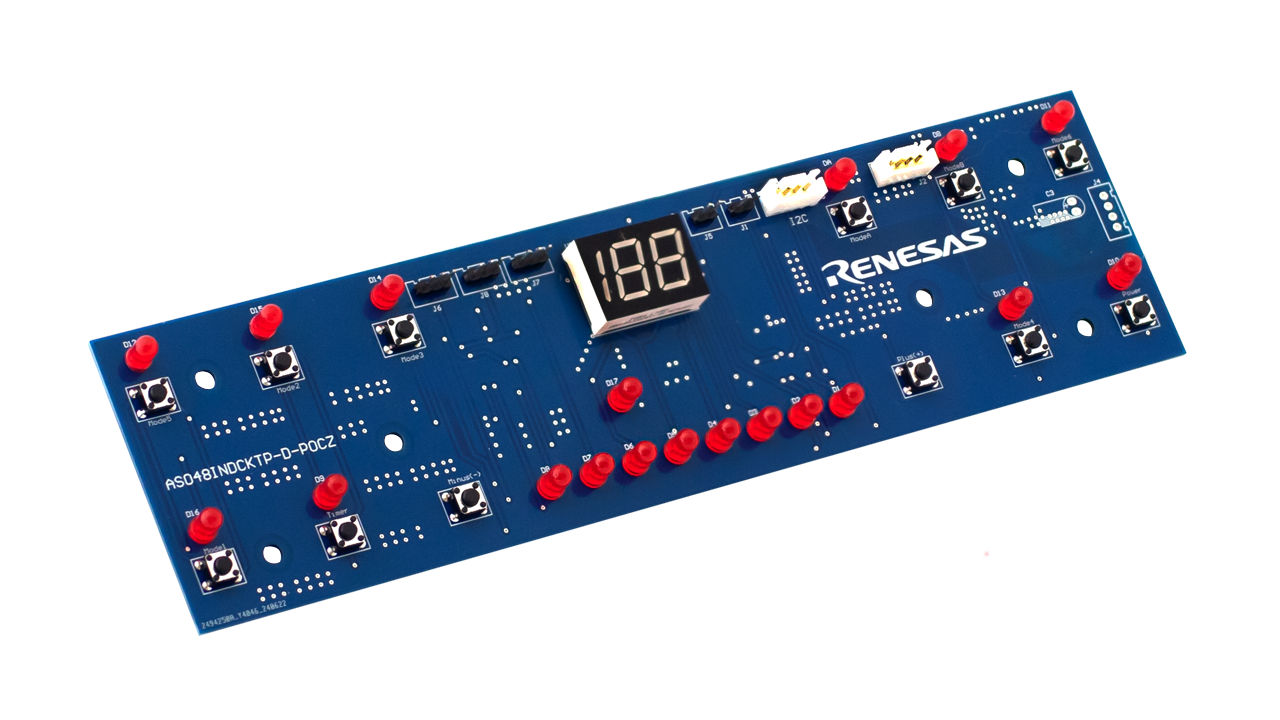

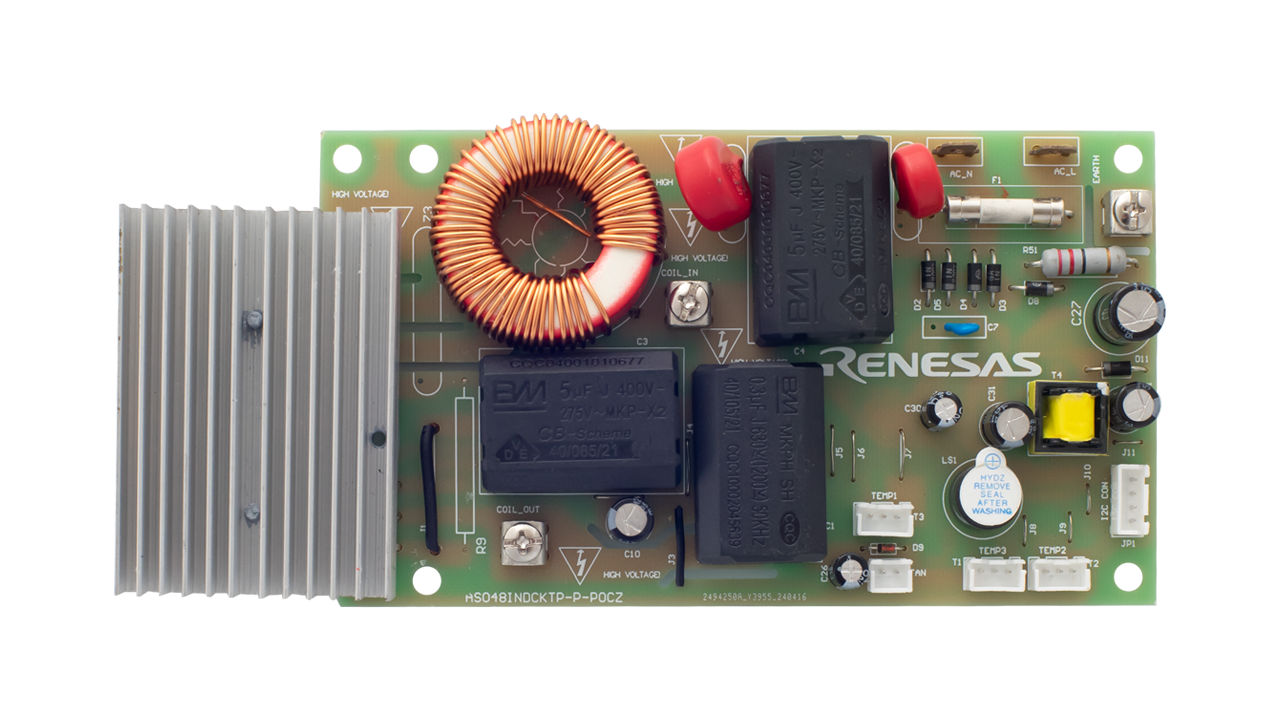

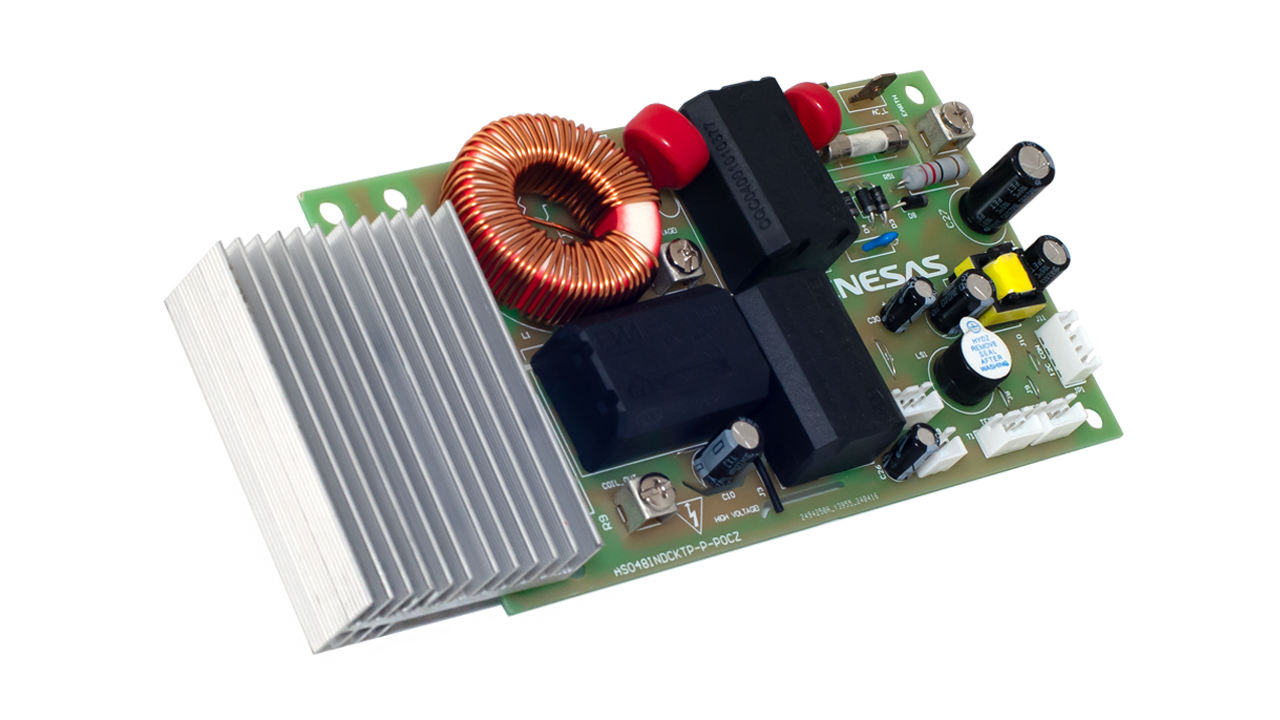

AS048 2100W 单板电磁炉设计采用 iW248 智能 IGBT 驱动器和控制器单芯片 ASSP,提供卓越性能,具有高效率和高可靠性。 这种设计可以让用户以 ±10W 为单位灵活调节功率,实现炖煮功能。 基于 RL78/G15 的人机界面卡具有引脚数少、多矩阵开关、LED 指示灯和 7 段显示等特点。 此外,电容式触摸感应单元(CTSU)可实现强大的电容式触摸功能,在潮湿条件下也可正确感应。 设计中使用三个负温度系数电阻器(NTC)进行过温检测。

特性

  • 集成式 ASSP 设计实现了低成本和低组件数。
  • 使用 iW248 进行 AC 输入、IGBT 电压高峰检测和电流检测,有助于实现快速保护响应。 一款搭载模拟驱动器模块的数字控制器,使用可提供更快响应的状态机。
  • 获得专利的低功耗技术,可以 ±10W 为单位进行调节,以实现炖煮功能。
  • 根据 VCE 电压检测结果,以恒流或恒功率模式运行。
  • 三温区检测选项,可调节设置。
  • 可调节过压截止和恢复寄存器设置。

应用

文档

类型 文档标题 日期
手册 - 硬件 PDF 2.30 MB
原理图 PDF 415 KB
原理图 PDF 597 KB
