概述
该产品是一个基于 DC 电力线通信的评估套件，用于开发和评估与瑞萨 PLC 调制解调器 IC R9A06G061 兼容的系统。 该产品是一个由模拟前端和 DC 电力线通信所需的控制 MCU 组成。
为了使用该产品评估 PLC 通信，则需要 PHY 性能评估工具 SimpleMAC GUI。 请从此页的下载部分下载 SimpleMAC GUI 和用户手册。 （评估 PCL 通信时需要两个或多个此套件）
特性
- 支持的 MCU 和 PLC 调制解调器 IC
- 单片机系列：RX651
- 板载 MCU 产品型号：R5F5651EHDFP
- PLC 调制解调器 IC：R9A06G061
- 板载 PLC 调制解调器 IC 产品型号：R9A06G061

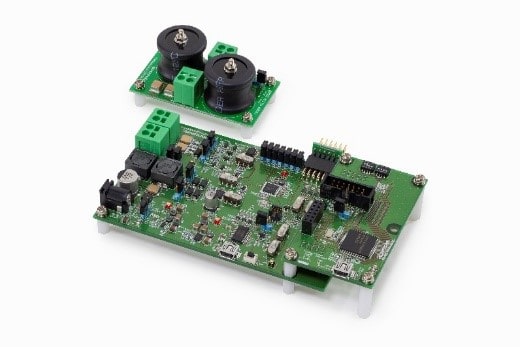

- 该套件包含以下四个板。
- DC-PLC 板：PLC 调制解调器 IC（CPX4：R9A06G061）和 AFE 设备
- 控制 MCU 板：RX651：R5F5651EHDFP
- 电源过滤板：用于去除 PLC 信号的滤波器
- PMOD 转换板：Pmod™ 连接器转换板
- 支持频率：
- 支持 1：98.4375kHz - 121.875kHz
- 支持 2：154.6875kHz - 487.5kHz
- 电力线压力：16 - 48VDC
- 电源：
- 线路电源：来自通信线的电源 DC 电压 (建议 DC16-48V、0.5A 或其他)
- 外部电源：来自 AC 适配器的电源 DC 电压（建议 DC16-48V、1A 或其他）
[注：不包括 AC 适配器]
- 主单元外部尺寸：120×80×27 mm
试用样品与购买
RTK0EE0009D01001BJ
有效| Pb (Lead) Free: | No |
1u | $300.00预算价格
附加硬件
与该平台兼容的附加板卡。为实现完整功能或评估特定功能，可能需要使用其中的部分板卡。
CPX4 AC-PLC 评估套件 M02D2
该产品是一个 AC 电力线通信评估套件，用于开发和评估与瑞萨 PLC 调制解调器 IC R9A06G061 兼容的系统。 该产品是一个由模拟前端和 AC 电力线通信所需的控制 MCU 组成。
为了使用该产品评估 PLC 通信，则需要 PHY 性能评估工具 SimpleMAC GUI。 请从此页的下载部分下载 SimpleMAC GUI 和用户手册。 （评估 PCL 通信时需要两个或多个此套件）
