概览
描述
R9A06G061 是一个由模拟前端 (AFE) 、DSP 和 MCU 组成的窄带电力线通信调制解调器 IC。 高性能 DSP 执行 OFDM 调制和反调制信号处理（物理层），而 MCU 处理往返主机接口的协议转换。 R9A06G061 可实现 P2P（点对点）网络高速稳定的远程通信。 特别是 R9A06G061 提高了直流驱动能力，从而扩大了其在 DC 电源系统应用中的使用范围。
特性
- 高性能 DSP
- 处理电力线通信物理层等
- 最高工作频率：276MHz
- IRAM：128KB，DRAM：128KB
- 用于 Viterbi 和 Reed Solomon 处理、AES128 加密/解密处理以及其他用途的专用说明
- MCU (Arm® Cortex®-M0+)
- 执行外部 MCU 接口的协议转换处理等
- 最高工作频率：92MHz
- RAM：32KB
- CRC 操作 H/W 核
- 配备有模拟前端 (AFE) 电路
- 外部 IO
- UART (1ch)、SPI (1ch)、串行闪存 IF（单/双）
- 时钟输出
- 内置稳压器：3.3V 输入，1.15V DC-DC 转换器
- 供电电压：3.3V
- 封装：40 引脚 QFN 6mm x 6mm，0.5mm 间距
- 工作温度：-40 至 +85 度
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1020 KB 日本語 | |
| 原理图 | PDF 1.85 MB 日本語 | |
| 原理图 | PDF 1.96 MB 日本語 | |
| 手册 - 开发工具 | PDF 1.94 MB 日本語 | |
| 白皮书 | PDF 888 KB English , 日本語 | |
| 手册 - 开发工具 | PDF 1.64 MB 日本語 | |
6 项目
|
||

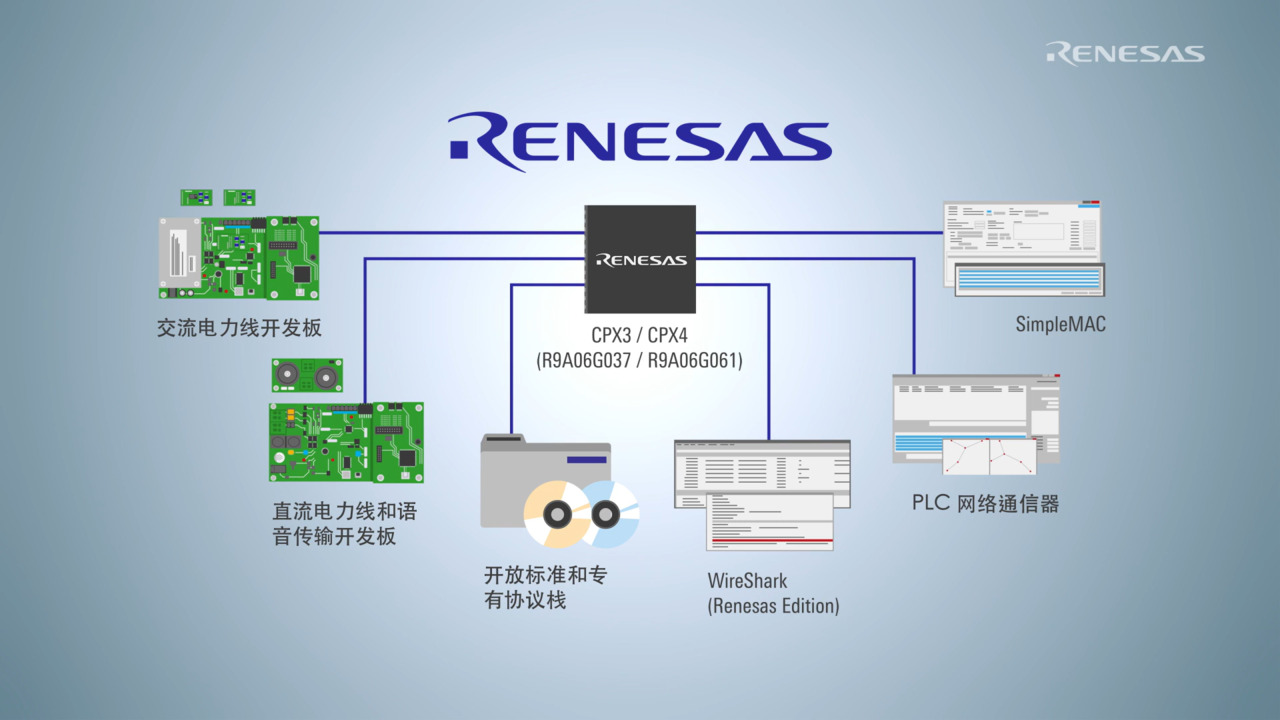

设计和开发
开发板与套件
评估
CPX4 DC-PLC 评估套件 M01D1
该产品是一个基于 DC 电力线通信的评估套件，用于开发和评估与瑞萨 PLC 调制解调器 IC R9A06G061 兼容的系统。 该产品是一个由模拟前端和 DC 电力线通信所需的控制 MCU 组成。
为了使用该产品评估 PLC 通信，则需要 PHY 性能评估工具 SimpleMAC GUI。 请从此页的下载部分下载 SimpleMAC GUI 和用户手册。 （评估 PCL 通信时需要两个或多个此套件）
评估
CPX4 AC-PLC 评估套件 M02D2
该产品是一个 AC 电力线通信评估套件，用于开发和评估与瑞萨 PLC 调制解调器 IC R9A06G061 兼容的系统。 该产品是一个由模拟前端和 AC 电力线通信所需的控制 MCU 组成。
为了使用该产品评估 PLC 通信，则需要 PHY 性能评估工具 SimpleMAC GUI。 请从此页的下载部分下载 SimpleMAC GUI 和用户手册。 （评估 PCL 通信时需要两个或多个此套件）
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
支持
资源
常见问题
-
关于模块的小型化
可以。评估板有多种零件/跳线等，可以用各种配置帮助客户进行可行性研究的评估/调试等，但在客户的产品可以实现 ...
2021年11月30日 -
关于PLC调制解调器IC和线路驱动器
... 即可获得足够的发射功率通信性能。与R9A06G037相比，PLC调制解调器R9A06G061提高了传动驱动能力，仅需PLC调制解调器IC即可实现高速 ...
2021年12月3日 -
示例应用程序代码
我们准备了面向瑞萨电子RX微控制器的示例项目。由于包含示例应用程序的源代码，因此也可以移植到其他MCU。请从支持 ...
2021年11月30日
