特性

  • 符合 JEDEC 标准的 GaN 技术
  • Dynamic RDS(on)eff 经过生产测试
  • 坚固的设计,定义
    • 固有寿命测试
    • 宽栅极安全裕度
    • 瞬态过压能力
  • 非常低的 QRR
  • 减少分频损耗
  • 符合 RoHS 标准和无卤素包装
  • 支持 AC-DC 和 DC-DC 设计
    • 提高功率密度
    • 减小系统尺寸和重量
    • 总体降低系统成本
  • 在硬开关和软开关电路中实现更高的效率
  • 使用常用栅极驱动器易于驱动

描述

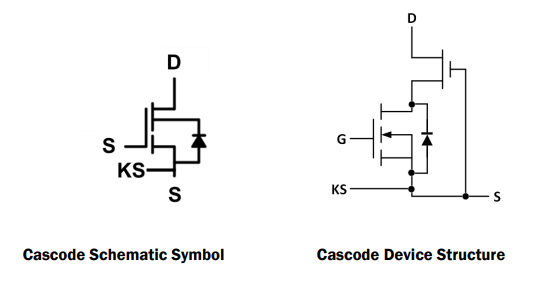

TP65H300G4LSG 650V 240mΩ 氮化镓 (GaN) FET 是使用瑞萨电子第四代平台构建的常闭器件。 它结合了最先进的高压 GaN HEMT 和低压硅 MOSFET 技术,提供卓越的可靠性和性能。

瑞萨电子 GaN 通过更低的栅极电荷、更低的交越损耗和更小的反向恢复电荷,提供比硅更高的效率。

TP65H300G4LSG采用行业标准的 PQFN88 封装,具有通用的源封装配置。

产品参数

属性
Qualification Level Standard
Vds min (V) 650
V(TR)DSS max (V) 800
RDSON (Typ) (mΩ) 240
RDSON (max) (mΩ) 312
Vth typ (V) 2.1
Id max @ 25°C (A) 6.5
Qrr typ (nC) 23
Qg typ (nC) 9.6
Qoss (nC) 19
Ron * Qoss (FOM) 4560
Ciss (Typical) (pF) 760
Coss (Typical) (pF) 16
trr (Typical) (nS) 16
Mounting Type Surface Mount
Temp. Range (°C) -55 to +150°C

封装选项

Pkg. Type Pkg. Dimensions (mm)
PQFN88 8 x 8

应用方框图

1.2kW High-Voltage Inverter with GaN-based Power Factor Correction (PFC) Block Diagram
1.2kW 高压 GaN 逆变器
采用了基于 GaN 的 PFC 的高效高压 GaN 逆变器,适用于工业电机驱动。

其他应用

  • 消费领域
  • 电源适配器
  • 低功耗 SMPS
  • 照明系统
