SLG51003V Power GreenPAK 评估板
SLG51003V 评估板 （EVB） 是为 SLG51003V 的3 通道高 PSRR LDO Power GreenPAK™ 可编程混合信号矩阵提供编程、仿真和测试功能。 与 Go Configure™ 软件中心 配对使用，它可以用作：
概览
简介

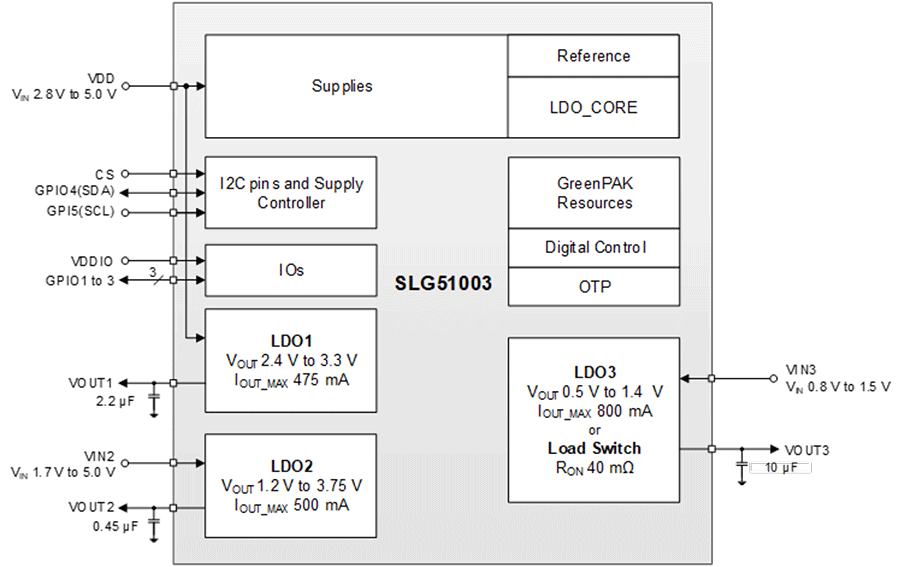

SLG51003V 包含三个紧凑且可定制的低压差稳压器，专为高级传感器应用和其他电池供电设备而设计。
优势：
- 高 PSRR 和低噪声性能
- 所有通道均具有高峰值电流能力
- 用户通过引脚选择的 I²C 从地址
- 可客制化的配置、控制和内置电源定序器
- 小型塑料 TQFN 封装，提供经济实惠的 PCB 解决方案
- 易于使用的免费开发软件 （Go Configure™ Software Hub）
- 快速实现大批量生产
特性
- 3 通道高性能 LDO IC
- 独立的输入电源和启用功能，可实现灵活的电源配置
- 输出电流范围最大 800mA （LDO_LV）
- LDO_LV通道具有旁路模式
- 1kHz 时为 98.5dB 和 1MHz 时 68dB 的高 PSRR （LDO_HP）
- 16μV 的超低输出电压噪声 （LDO_HP）
- 每 100mA 负载 10mV 的低压差 （LDO_LV）
- 可调转换速率和电流限制
- 可定制的 1.2V 至 5V GPIO/I²C、配置、控制和电源定序器
- GreenPAK™ 组合功能和 延迟宏单元资源
- 300nA 关断模式 IQ
- 封装：14 引脚 TQFN （2.0mm x 2.2mm x 0.55mm）
产品对比
应用
- 高级传感器应用
- RF 应用和无线接口
- 电池供电设备
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
样例程序
开发板与套件
Power GreenPAK 开发主板
Power GreenPAK™ 开发主板为 Power GreenPAK 系列的集成电路提供编程、仿真和测试功能。 该款开发主板旨在与 Go Configure™ Software Hub 配合使用。
GreenPAK Serial Debugger Board (GSD)
GreenPAK Serial Debugger (GSD) device can be used for programming GreenPAK products with multiple-time Non-Volatile Memory (NVM) or for configuring the interconnect...
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
| TQFN | 14 | Tape & Reel | N/A | -40 to +85°C |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
SLG51003 Power GreenPAK Overview
The SLG51003 brings cutting-edge power management technology to the broader market with its extremely high PSRR, low noise LDOs in a compact package. It integrates three channels, other GreenPAK resources, and is highly configurable directly by users.
Video List
新闻和博客
| 使用 SLG51003 Power GreenPAK 提高先进相机应用中的图像质量 | 博客 | 2024年10月17日 |
