特性
- 宽输入电压范围：4.5V 至 60V
- 宽输出电压范围：0.6V 至 54V
- 轻载效率提高
- 具有脉冲跳频率功能的低纹波二极管仿真模式
- 可编程的软启动
- 通过 SR 软启动支持预偏置输出
- 可编程频率：100kHz 至 2MHz
- 外部同步
- PGOOD 指示器
- 强制 PWM
- 自适应直通保护
- 无外部电流感测电阻
- 使用较低的 MOSFET rDS(ON)
- 完整的保护
- 过电流、过电压、过热、欠压
- 无铅（符合 RoHS）
描述

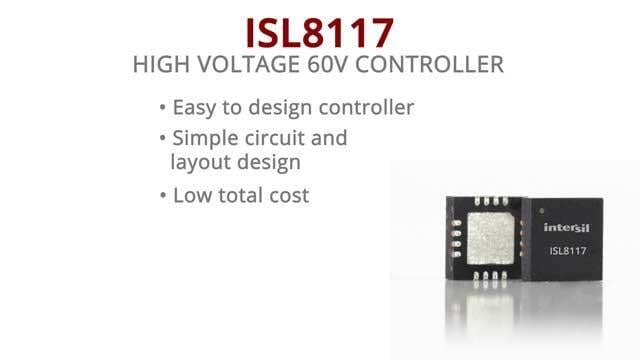

ISL8117 是一款同步降压控制器，用于生成 POL 电压轨和偏置电压轨，适用于工业和通用领域的各种应用。 其宽输入和输出电压范围使其适用于电信和汽车售后市场应用。 ISL8117 采用谷值电流调制技术，以最少的组件数量实现轻松的电源设计，并提供全面保护，防止意外事件发生。 ISL8117 具有可编程软启动和使能功能，且配备电源良好指示器，便于实现电源轨排序和其他内务管理要求。 在理想情况下，只需 10 个外部元件就能设计出完整的电源电路，可提供 OV/OC/OT 保护，封装为节省空间的 16 Ld 4mmx4mm QFN 或易于组装的 6.4mmx5mm 16 Ld HTSSOP。 两个封装均采用 EPAD 提高热耗散和抗噪声能力。 低引脚数量、更少的外部元件和默认内部值，使 ISL8117 成为简单电源设计快速上市的理想解决方案。 ISL8117 使用内部环路补偿和单电阻设置来实现工作频率和过流保护等其他功能。 该器件具有 VIN 前馈的电流模式控制，即使内部补偿固定，也能满足各种应用需求。 轻载时独特的 DEM/脉冲跳频模式可显著降低待机功耗，并在不同负载水平下保持稳定的输出纹波。
产品参数
| 属性 | 值 |
|---|---|
| Outputs (#) | 1 |
| Topology [Rail 1] | Buck |
| Input Voltage (Min) [Rail 1] (V) | 4.5 |
| Input Voltage (Max) [Rail 1] | 60 |
| Output Voltage (Min) [Rail 1] (V) | 0.6 |
| Output Voltage (Max) [Rail 1] (V) | 54 |
| Output Current (Max) [Rail 1] (A) | 30 |
| Switching Frequency Range (Typical) (kHz) | 100 - 2000 |
| Qualification Level | Standard |
| Temp. Range (°C) | -40 to +125°C |
| Simulation Model Available | iSim |
