概览
描述
系列：

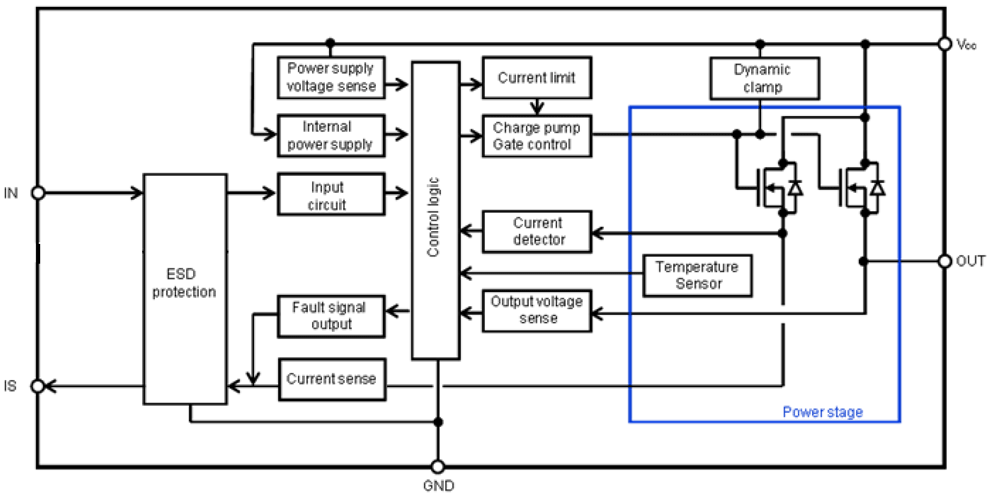

RAJ280002 是一款嵌入 TO263-7 封装的 1.6mΩ 单通道智能电源器件 (IPD)。它是带有充电泵、具有比例负载电流感应的诊断反馈以及嵌入式保护功能的 N 通道高侧开关 该系列包括多达 4
种器件，具体取决于通路电阻，电流驱动和电压驱动之间的输入接口组合。
可扩展性：
多种通路电阻和标准化的引脚封装相结合，为用户根据目标负载设计单元提供了高度的灵活性。
稳健性：
由于先进的保护方法，RAJ280002 实现了高可靠性，可防止长期和反复的短路条件。
特性
- 内置充电泵
- 3.3V 兼容逻辑接口
- 低待机电流
- 短路保护
过电流检测停机
过载检测功率限制保护（功率限制：带增量 Tch 控制的电流限制）
绝对通道超温检测停机 - 内置诊断功能
比例负载电流感应
负载异常时定义的故障信号 - 通过自开启实现反向电池保护
- 接地失效保护
- 欠压锁定
- 电感应负载关闭时的有源箝位操作
- 通过 AEC 认证
- 符合 RoHS 标准
产品对比
应用
设计和开发
开发板与套件
参考设计
带电子保险丝参考板的配电箱
瑞萨电子的电子保险丝盒参考板为配电系统提供了高效的解决方案。 这款紧凑的电路板面积仅为 30cm2，包括 10 个由瑞萨电子智能功率器件（IPD）切换的输出通道，可实现智能和受保护的大电流切换。 电子保险丝功能通过使用 IPD 的电流反馈来实现。 RL78 MCU 上编程的软件可控制电子保险丝 可配置保险丝特性，可根据各种电缆和条件进行调整。 GUI 可用于控制和配置参考板。 电路板上集成了 CAN 和 LIN 收发器作为通信接口。
远程测试该板卡
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
