特性
- VDSS = 100V
- 标准栅极驱动电压：VGS(th) = 2.0~4.0V
- 超低导通电阻：RDS(on) = 3.7mΩ（最大值）
- ID = 130A
- 低输入电容
- 低热阻

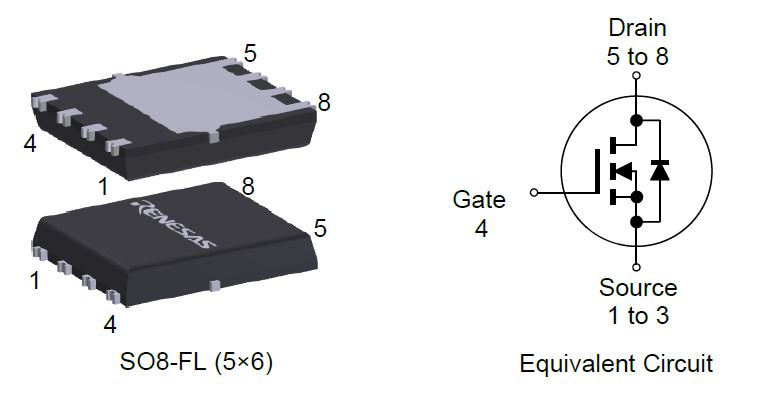

- 封装：SO8-FL (5x6)
- 100% 通过雪崩测试
- 符合 AEC-Q101 标准
- 支持PPAP(生产件批准程序)
- 无铅电镀：符合 RoHS 标准
- MSL1(依据IPC/JEDEC J-STD-020)
描述
RBA130N10EANS-4UA04 N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术，提供 SO8-FL(5x6) 封装。SO8-FL(5x6) 封装采用超紧凑无引脚设计和可润湿侧翼结构，可增强热性能和可靠性并提高组装的便利性。
瑞萨电子的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | SO8-FL |
| VDSS (Max) (V) | 100 |
| ID (A) | 130 |
| RDS (ON) (Max) @10V or 8V (mohm) | 3.7 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 3.2 |
| Pch (W) | 140 |
| Vgs (off) (Max) (V) | 4 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 5100 |
| Qg typ (nC) | 73 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| SO8-FL | 8 |
应用方框图
|
12V/48V 电车/混动电车系统双向 DC/DC 转换器
高效率双向 DC/DC 转换器，非常适合 12V/48V 的电车和混动电车的系统。
|
其他应用
- DC/DC 车载充电
- Zone ECUs
- 电机控制
- 电子保险丝
- 风扇
- 泵
- 电动座椅
- 天窗
- 电动转向(EPS)
- 电动驻车制动器(EPB)
- 电动压缩机
- 开关
- LED 照明
