特性

  • 超快速开关 e-mode GaN HEMT
  • 符合 JEDEC 标准的 GaN 技术
  • 与硅器件兼容的封装占位面积,便于设计迁移
  • 典型导通电阻低至 1.8mΩ
  • 双面散热封装,简化热设计
  • 零反向恢复电荷(Qrr)
  • 低栅极电荷和输出电荷,提高效率

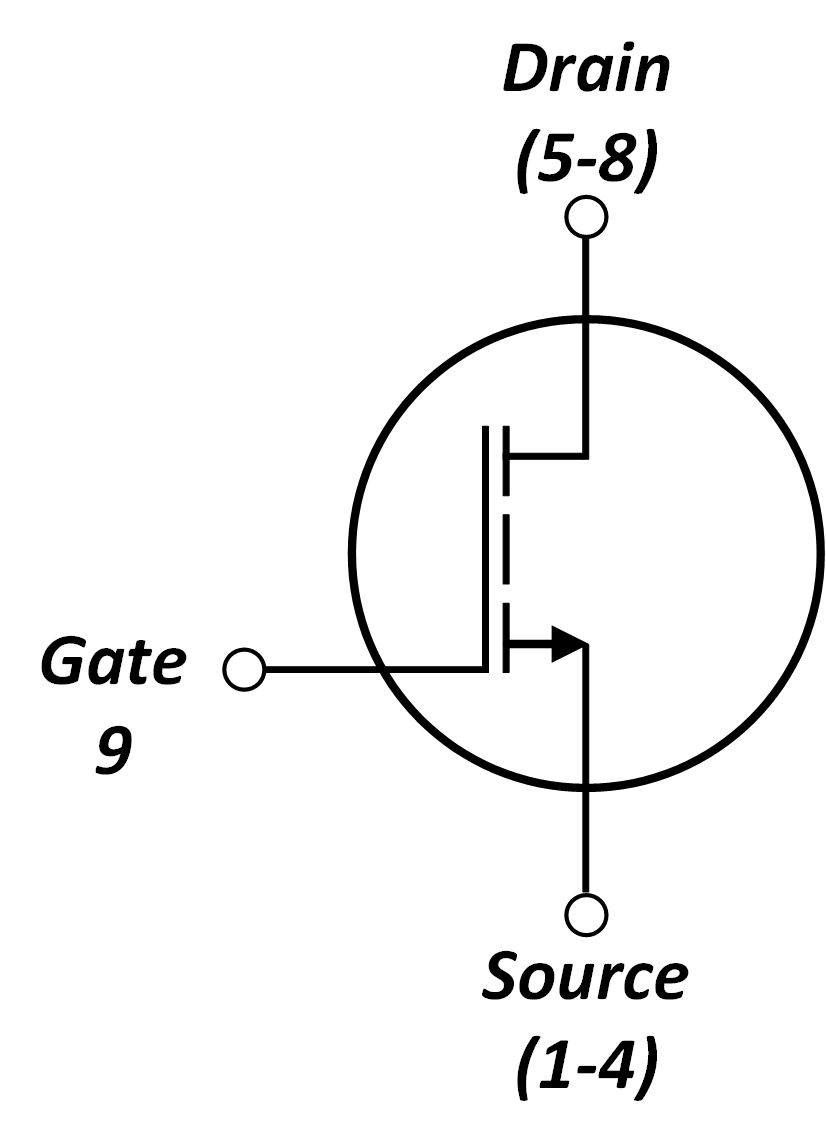

描述

RTP100E1P8G1FL-DSC 是一款 100V、1.8mΩ 增强型(e-mode)氮化镓(GaN)场效应管(FET),基于瑞萨电子第一代 REXGaN® 平台打造,采用紧凑型 3.3mm × 3.3mm 双面散热(DSC)FCLGA 封装。 该器件采用先进的封装技术,将超快开关性能与增强的热特性相结合,可实现高效率、高功率密度的设计。 其双面散热封装和与硅器件兼容的占位面积,简化了从传统硅 MOSFET 向 GaN 技术的迁移,有助于缩短开发时间、改善热管理并降低整体功耗。

产品参数

属性值
Blocking CapabilityUni-Directional Switch
Qualification LevelStandard
Vds min (V)100
V(TR)DSS max (V)120
RDSON (Typ) (mΩ)1.8
Vth typ (V)1.1
Id max @ 25°C (A)36.7
Qg typ (nC)16.3
Qoss (nC)55
Ron * Qoss (FOM)99
Ciss (Typical) (pF)1980
Coss (Typical) (pF)600
Mounting TypeSurface Mount
Temp. Range (°C)-40 to +150°C

封装选项

Pkg. TypePkg. Dimensions (mm)Lead Count (#)Pitch (mm)
FCLGA3.3 x 3.3 x 0.79690.65

产品对比

3D illustration featuring top and bottom views of FCLGA IC chip package with 9 lead count.
3D illustration featuring top and bottom views of FCLGA IC chip package with 9 lead count.
3D illustration featuring top and bottom views of FCLGA IC chip package with 8 lead count.
3D illustration featuring top and bottom views of FCLGA chip package with 8 lead count.
RTP100E1P8G1FL-DSCRTP100E005G1FLRTP100E2P6G1FLRTP100E1P2G1FL-DSC
RDSON (Typ) (mΩ)1.852.61.2
Theta-JA (°C/W)474529.418.4
IDS (A) @ Ta = 25°C29173057
IDS (A) @ Tc = 25°C28259109545
Qoss (nC)5524.24686
Qg typ (nC)16.35.29.427
Pkg. TypeFCLGAFCLGAFCLGAFCLGA
Pkg. Dimensions (mm)3.3 x 3.3 x 0.7963.3 x 3.3 x 0.9025.0 x 6.0 x 0.9025 x 6 x 0.702

应用方框图

800V to 48V DCX system block diagram showing an isolated LLC-resonant DC transformer that converts 800V DC to 48V DC using GaN FETs and gate drivers for high-efficiency power delivery.
800V 至 48V DCX 系统
将 800V 直流总线高效转换为 48V 直流,同时提供电气隔离,实现高密度、高效率供电。

其他应用

  • 适用于电信和 AI 数据中心的 48V 中间总线转换器
  • 同步整流和 DC/DC 转换器
  • 电池供电工具
  • D 类音频放大器
  • 储能系统
  • 48V 伺服驱动器
  • 机器人系统
