IO-Link 就绪型双通道电阻式传感器信号调节器 IC 评估套件
ZSSC3286 评估套件提供配置、校准和评估 ZSSC3286 传感器信号调理 （SSC） IC 所需的硬件。 用户的 PC 可以使用随附的 RH4Z2501-PMOD 板（带 Pmod™ 接口的 IO-Link 物理层收发器板）和 2 通道 IO-Link 主站，通过 USB 与 ZSSC3286 评估板上插座的 ZSSC3286...
概览
描述

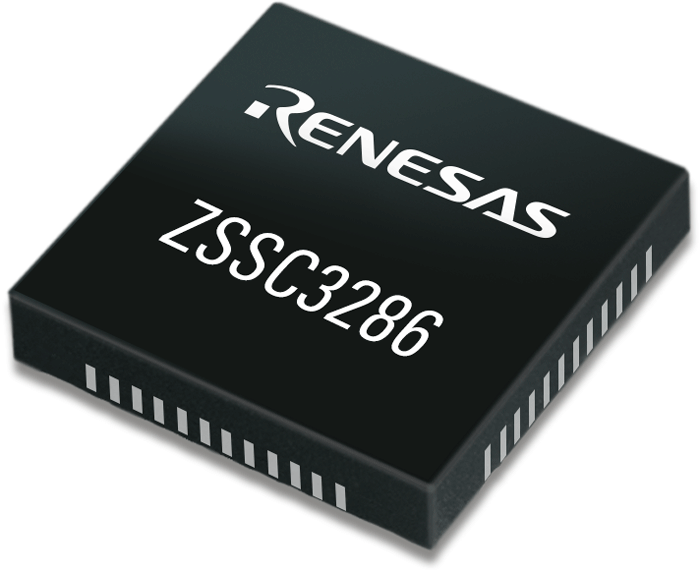

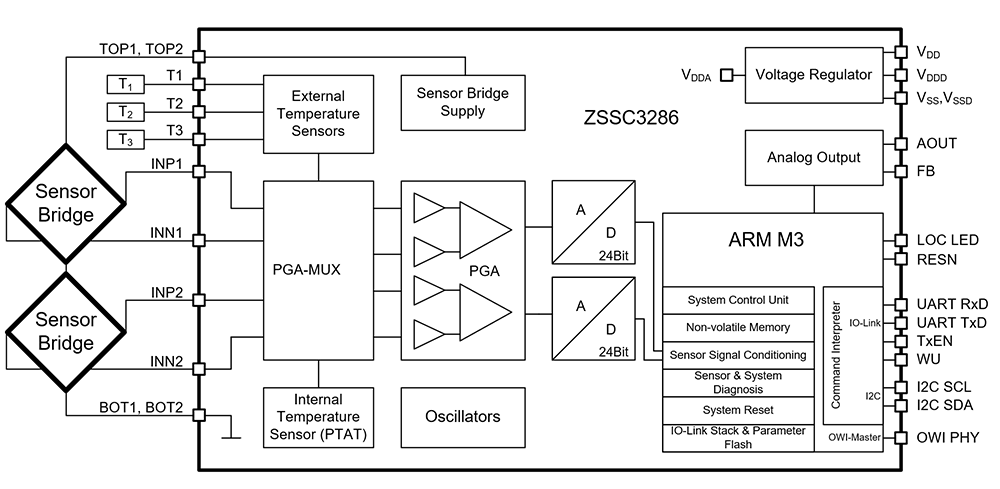

ZSSC3286 是一款双通道传感器信号调理 IC （SSC），用于对传感器信号进行高精度放大、数字化和传感器特定校正。 ZSSC3286带集成的 IO-Link 堆栈支持 IO-Link 连接，该堆栈运行用于数字测量和开关传感器的 IO-Link 智能传感器配置文件。 该器件适用于桥式和半桥传感器，以及外部电压源元件。 传感器的偏移、灵敏度、温度漂移和非线性度的数字补偿是通过基于 Arm® 的 32 位数学内核完成的，该内核通过存储在非易失性、可重新编程的存储器中的校准系数运行校正算法。 可编程的集成的传感器前端允许为广泛的应用优化使用各种传感器。
特性
- 嵌入式 IO-Link 协议栈
- 在 COM3 模式下支持 Smart Sensor Profile
- 通过 IO-Link 进行固件更新
- 通过 IO-Link 进行校准
- 精确的系统时钟，无需晶振
- 适用于各种配置的几乎所有电阻桥传感器
- 片上温度传感器
- 支持外部温度感应
- 可编程 16 位数模转换器和输出（支持“真零伏 （0V）”输出）
- 宽工作温度和电源范围
- 用于传感器电源和 IC 操作的片上稳压器
- 可编程传感器信号调节数学内核
- 可重新编程的非易失性存储器 （NVM）
- 片上诊断
产品对比
应用

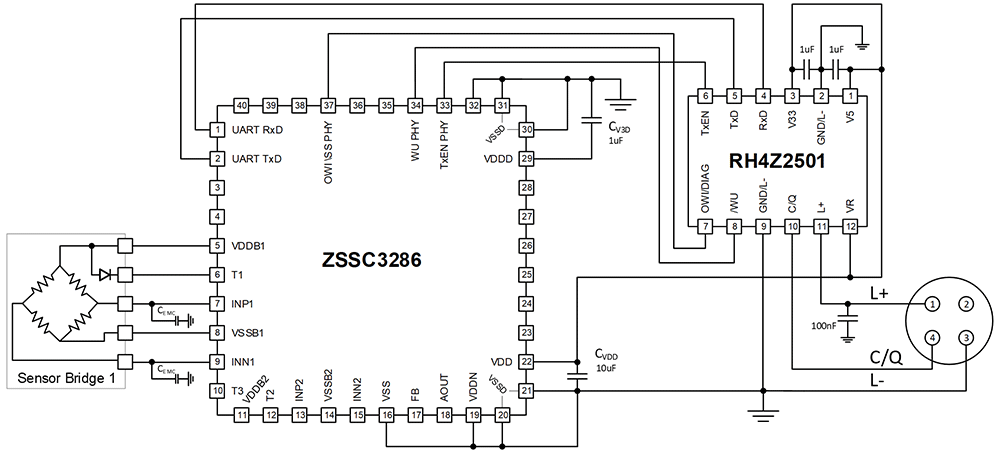

- 带 IO-Link 接口的工业传感器
- 实现智能数字传感器，实现节能解决方案
- 压力、流量和液位传感
- 工厂自动化
- 流程自动化
- 经过校准的连续运行传感器，用于：
- 压力
- 流
- 负荷
- 温度
设计和开发
开发板与套件
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
产品选项
当前筛选条件
视频和培训
ZSSC3286 Sensor Signal Conditioner with IO-Link Stack
Explore the features and benefits of the ZSSC3286 IO-Link ready dual-channel resistive sensor signal conditioner IC for highly accurate amplification, digitization, and sensor-specific correction of sensor signals. The ZSSC3286 supports IO-Link connectivity with an integrated IO-Link stack, get your samples today!
