特性
- 输入电压范围：2.3V 至 5.5V
- 支持 3.3V、2.5V 和 1.8V 系统的阈值编程
- 独立开漏/推挽输出
- 固定或系统可编程延迟时间
- 每路被监控电压均配备使能输入
- 手动复位输入
- 超小尺寸
- 无铅/符合 RoHS 规范
- 无卤素
- STQFN-14 封装

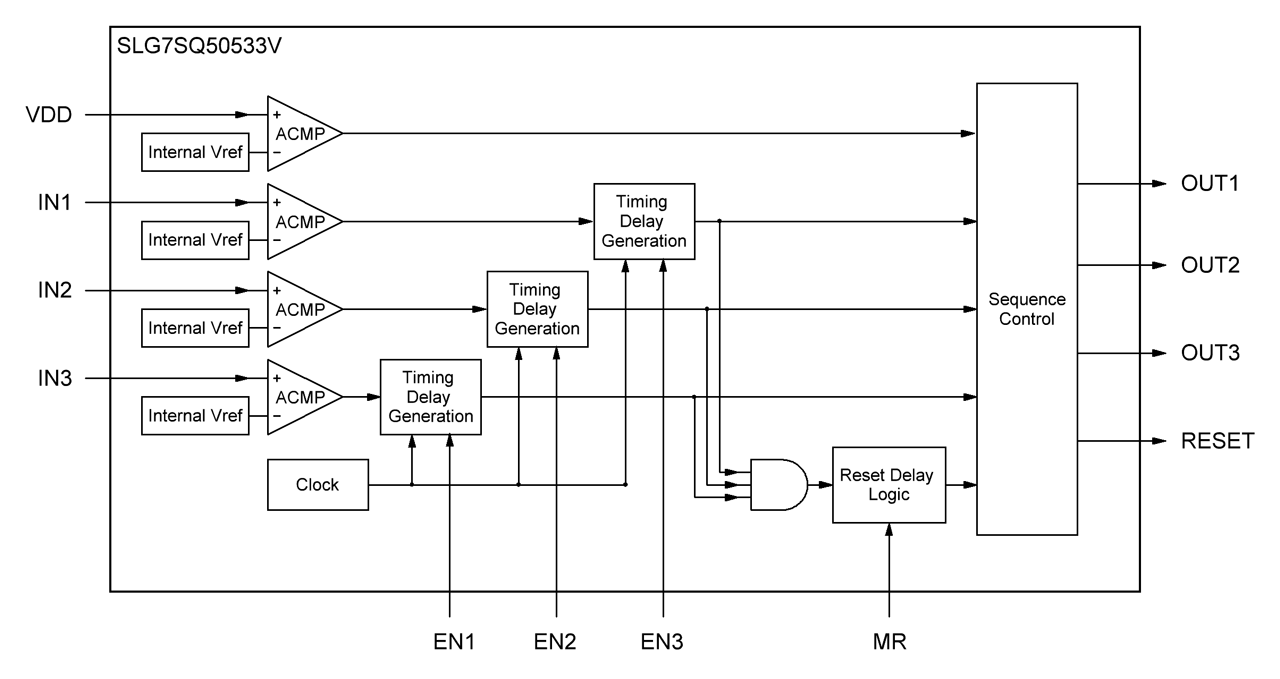

SLG7SQ50533V 框图
描述
SLG7SQ50533V 是一款紧凑型 4 通道可编程电压监控器，专为监控多路电源轨并提供可靠的电源系统监控而设计。 该器件具有 4 个电压监控通道、集成复位功能和可编程控制输入，可实现灵活的电源时序控制和故障检测。 凭借低功耗和可配置阈值监控功能，该器件可提高系统可靠性，同时最大限度减少嵌入式设备和工业设备中的电路板空间。
如需自定义配置，请访问 GreenPAK™ 可编程混合信号产品页面。
产品参数
| 属性 | 值 |
|---|---|
| Monitored Inputs | 4 |
| Bias Voltage Range (V) | 2.3 - 5.5 |
| Sequenced Voltages | 2.3 - 5.5 |
| Enable | Active High |
| Initial Startup Requirements | x1 UVLO, x3 IN, x3 EN |
| Power Down Sequencing | No |
| Logic Level (s) | CMOS |
| Preset Or Adjustable Sequence | Without a regulated sequence |
| Sequenced Output Control | Push Pull |
| Advanced Features | Configurable Hardware Device |
封装选项
| Pkg. Type | Lead Count (#) |
|---|---|
| STQFN | 14 |
产品对比
| SLG7SQ50533 | SLG7SQ50520 | SLG7SQ50521 | SLG7SQ50538 | |
| Pkg. Type | STQFN | STQFN | STQFN | STQFN |
| Lead Count (#) | 14 | 12 | 14 | 20 |
| Bias Voltage Range | 2.3 - 5.5 | 1.71 - 5.5 | 2.3 - 5.5 | 1.71 - 5.5 |
| Enable | Active High | Active High | Active High | Active High |
| Preset Or Adjustable Sequence | Without a regulated sequence | Without a regulated sequence | Preset Order, Adjustable Delay | Preset Order |
| Sequenced Output Control | Push Pull | Push Pull | Push Pull | Open Drain NMOS, Push Pull |
| Advanced Features | Configurable Hardware Device | Configurable Hardware Device | Configurable Hardware Device, I2C compatible | Configurable Hardware Device |
应用
- 计算和存储系统
- 网络和通信设备
- 电信基础设施
- FPGA 和 ASIC 平台
- 工业自动化和控制系统
- 服务器和数据中心设备
- 嵌入式处理系统
- 高级电源管理子系统
