特性
- 内置充电泵
- 3.3V 兼容逻辑接口
- 低待机电流
- 短路保护
过电流检测停机
过载检测功率限制保护（功率限制：带增量 Tch 控制的电流限制）
绝对 Tch 超温保护 - 内置诊断功能
比例负载电流感应
负载异常时定义的故障信号 - 接地失效保护
- 欠压锁定
- 电感应负载关闭时的有源箝位操作
- H 桥高压侧使用时的交叉电流保护
- 通过 AEC 认证
- 符合 RoHS 标准
描述
系列：
µPD166031AT1U 是第二代智能电源器件 (IPD) 的一部分。它们是带有充电泵、电压控制输入、具有比例负载电流感应的诊断反馈以及嵌入式保护功能的 N 通道高侧开关。该系列包括多达 10 种器件，具体取决于状态电阻、封装和信道编号组合。
可扩展性：
多种通路电阻和标准化的引脚封装相结合，为用户根据目标负载设计单元提供了高度的灵活性。
可靠性：
由于先进的保护方法，第二代智能电源器件实现了高可靠性，可防止长期和反复的短路条件。
产品参数
| 属性 | 值 |
|---|---|
| Function | Robust & Safety |
| RON (mohm) typ. @ Tj = 25 °C (mohm) | 10 |
| Channels per device (#) | 1 |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| TO-252-7 | 6 x 6 x 2.4 | 7 |

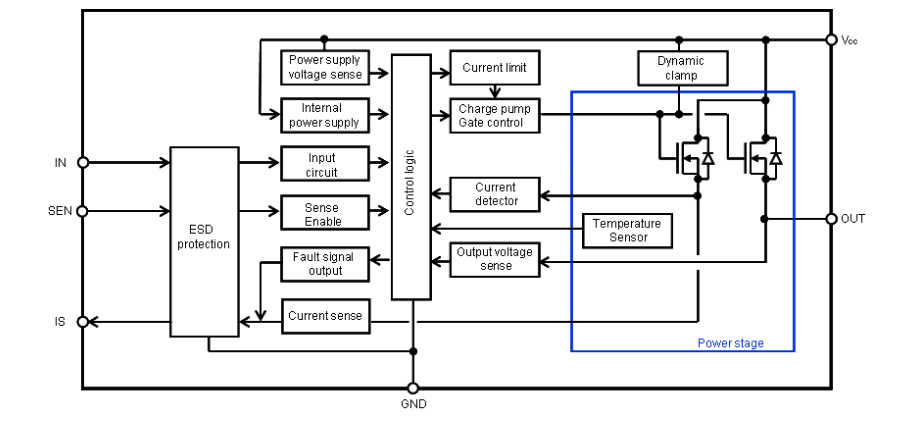

应用方框图
|
无线 EV 电池管理系统
瑞萨电子的无线 BMS 无需使用线束，提高了灵活性，并采用低功耗蓝牙技术实现了标准化设计。
|
|
固态汽车电力分配模块
固态电源模块通过 IPD 保护和控制实现安全、紧凑的汽车网络。
|
|
标准 EV 电池管理系统
精准、ASIL-D 认证的 EV BMS，具有低 BOM 成本、电芯均衡功能和长期电池性能保障。
|
