概述

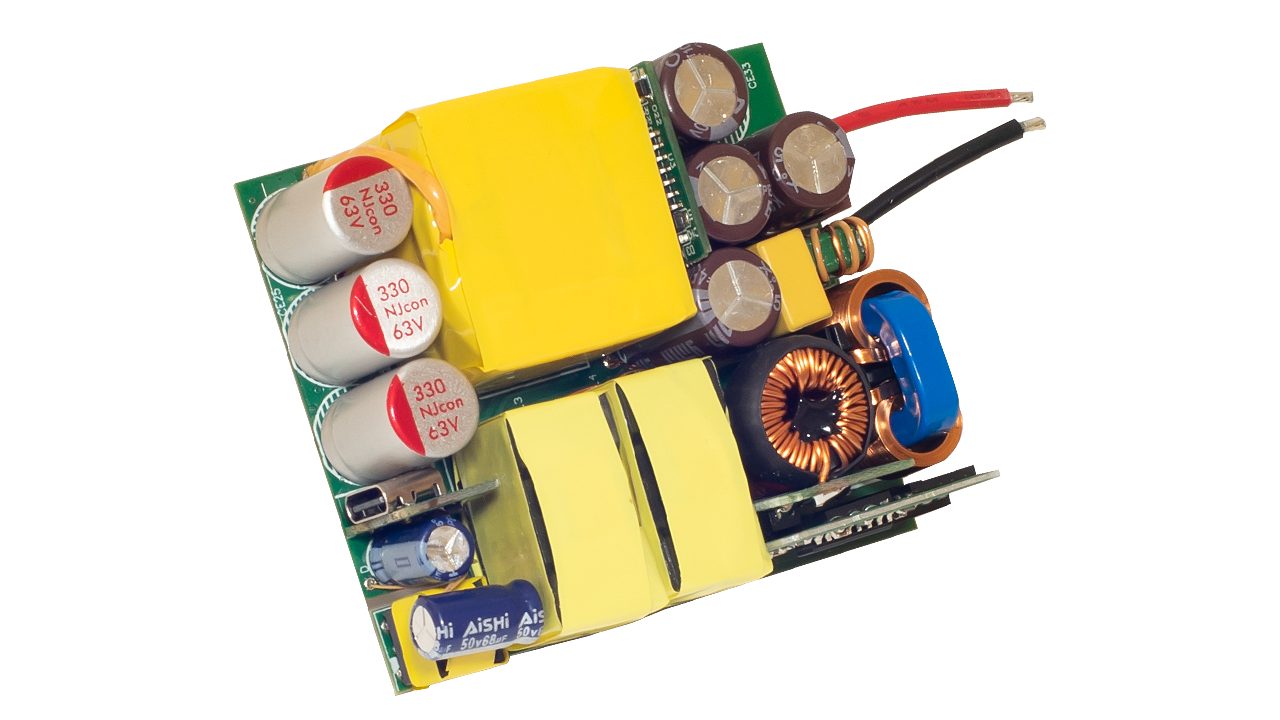

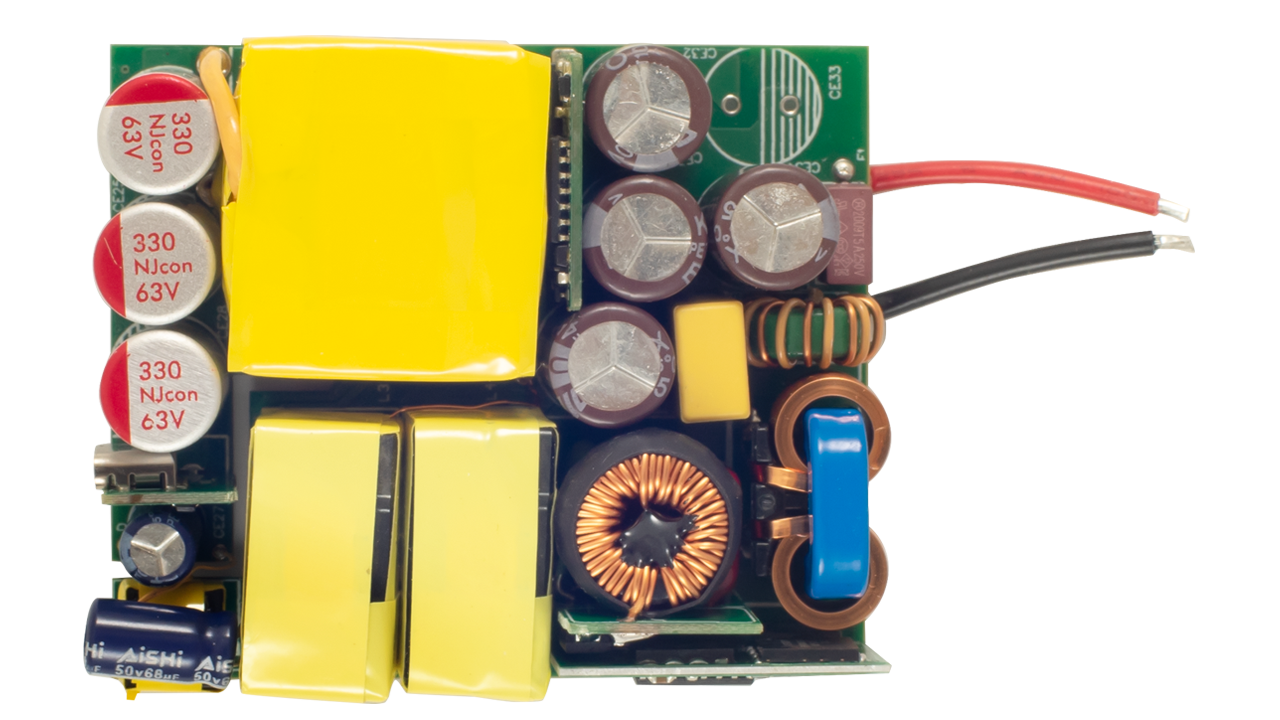

EBC10293 是一款 240W 半波 LLC（HWLLC）USB PD 3.2 评估板，搭载 RRW11011 HWLLC 与 PFC 组合控制器，构成完整的交流转 USB‑C 供电架构。 基于 GaN 的开关器件与 PD 3.2 控制器相结合，实现了 5V 至 48V 的可调输出电平，专为 EPR 级别的 USB-C® 评估应用而设计。 该评估板提供了一个紧凑的大功率平台，可用于在宽负载范围内验证 PD 协议行为、电压切换过程以及系统响应性能。
特性
- 高效率：在 230VAC 工况下效率高达 96.5%，在 115VAC 工况下高达 95.2%
- 采用两级交错式 PFC 与 HWLLC 谐振控制技术，可实现高效率、低输入纹波电流、优化 EMI 以及降低音频噪声
- 超低待机功耗：在 230VAC 工况下低于 41mW
- 满足极轻载效率要求：在 0.15W 输出功率下，输入功率低于 0.3W
- 原生支持 48V 输出，并集成电荷泵用于 VBUS 开关控制
- 可通过 USB Type-C 接口对应用参数进行重新编程设置
- 支持 USB PD 3.2 EPR 协议
设计中的产品
试用样品与购买
EBC10293
有效| HTS (US): | 8473.30.1180 |
| ECCN (US): | EAR99 |
| Pb (Lead) Free: | Yes |
应用方框图
 | 240W USB PD AC/DC 适配器 高效 240W AC/DC 适配器，配备 USB PD 3.2 EPR 输出接口。 |
视频和培训
Explore the Half-Wave LLC (HWLLC) AC/DC converter topology and its ability to scale a compact, high-efficiency power architecture from 100W-class designs to 500W applications. A 240W USB Power Delivery charging solution serves as the demonstration platform, highlighting zero-voltage switching (ZVS) operation, reduced switching losses, interleaved power factor correction (PFC) control, and two-stage digital control. These techniques help improve efficiency and increase power density for space-constrained power supply designs.
