概述
The ISL73849SLHEV2Z4 evaluation board showcases the capabilities of the ISL73849SLH radiation hardened, PWM controller with PMBus interface for the AMD XQRVC1902 system-on-chip (SoC). Designed for demanding point-of-load power applications, the board features a four-phase power solution that accepts a wide input range of 4.5V to 13.2V and delivers up to 150A at a 0.8V output. Convenient input/output connectors, accessible test points, and configurable jumper settings make this platform intuitive and efficient for performance benchmarking and design validation. The output voltage can be dynamically adjusted from 0.2V to 1.2V by modifying the VREF through PMBus on the fly, enabling flexible evaluation under varying load conditions.
特性
- Power-Good LED indicator
- On-board 87A transient load current generator
- Integrated LDO (VCC)
- External clock synchronization (SYNC-I and SYNC-O)
- Load-line droop regulation
- Differential remote VOUT sensing
应用
工业自动化

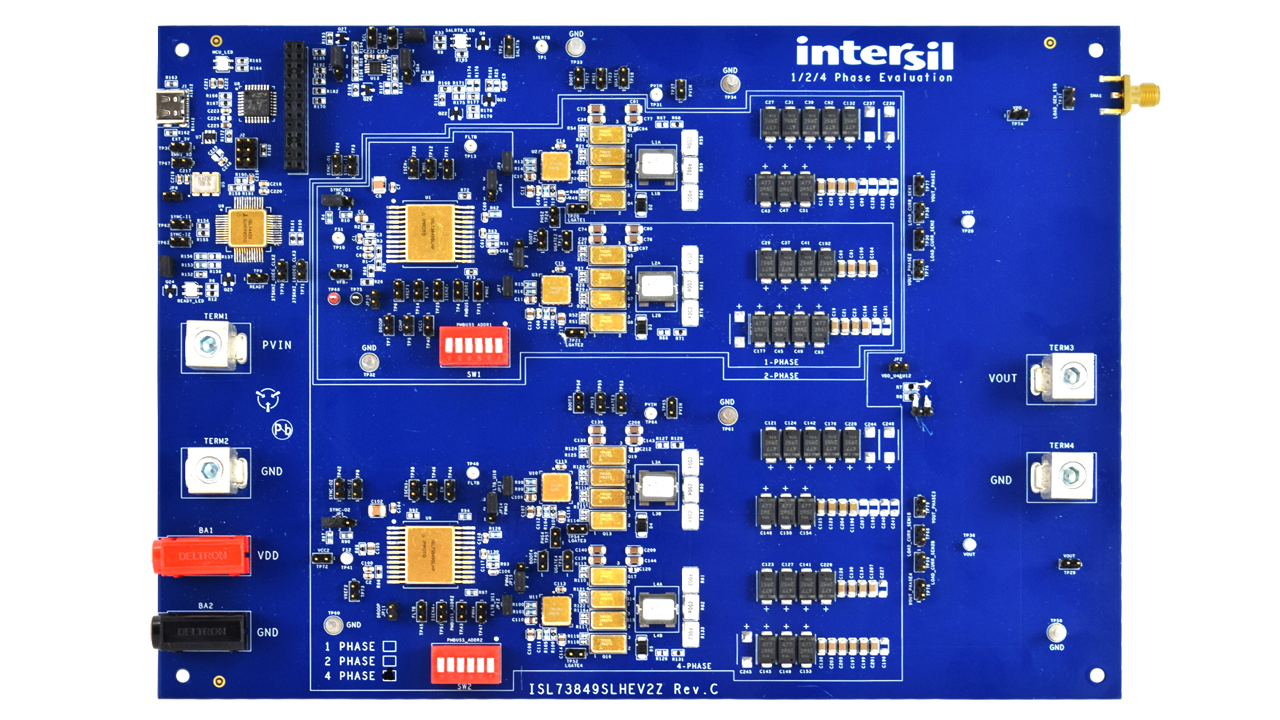

ISL73849SLHEV2Z4 Radiation Hardened PWM Controller with PMBus Evaluation Board - Top
设计采用的产品
Hi-Rel Switching Controllers (External FETs)
ISL73849SLH 有效
Radiation Hardened Single or Dual-Phase PWM Controller with PMBus
| ISL73041SEH | Radiation Hardened 12V Half-Bridge GaN FET Driver |
| ISL74420SLH | Radiation Hardened Quad Adjustable Clock Fanout for Power Management ICs |
设计文件与文档
加载中
- 手册 - 开发工具英语The ISL73849SLHEV2Z4 evaluation board benchmarks the performance of two ISL73849SLH dual-phase buck controllers, four ISL73041SEH GaN half-bridge drivers, and sixteen ISL70020SEH 40V GaN FETs in a 4-phase, 150A configuration. This document includes functional descriptions, board design, and typical performance graphs.
- 手册 - 开发工具英语The ISL73849SLHEV2Z4 evaluation board benchmarks the performance of two ISL73849SLH dual-phase buck controllers, four ISL73041SEH GaN half-bridge drivers, and sixteen ISL70020SEH 40V GaN FETs in a 4-phase, 150A configuration. This document includes functional descriptions, board design, and typical performance graphs.
