概述

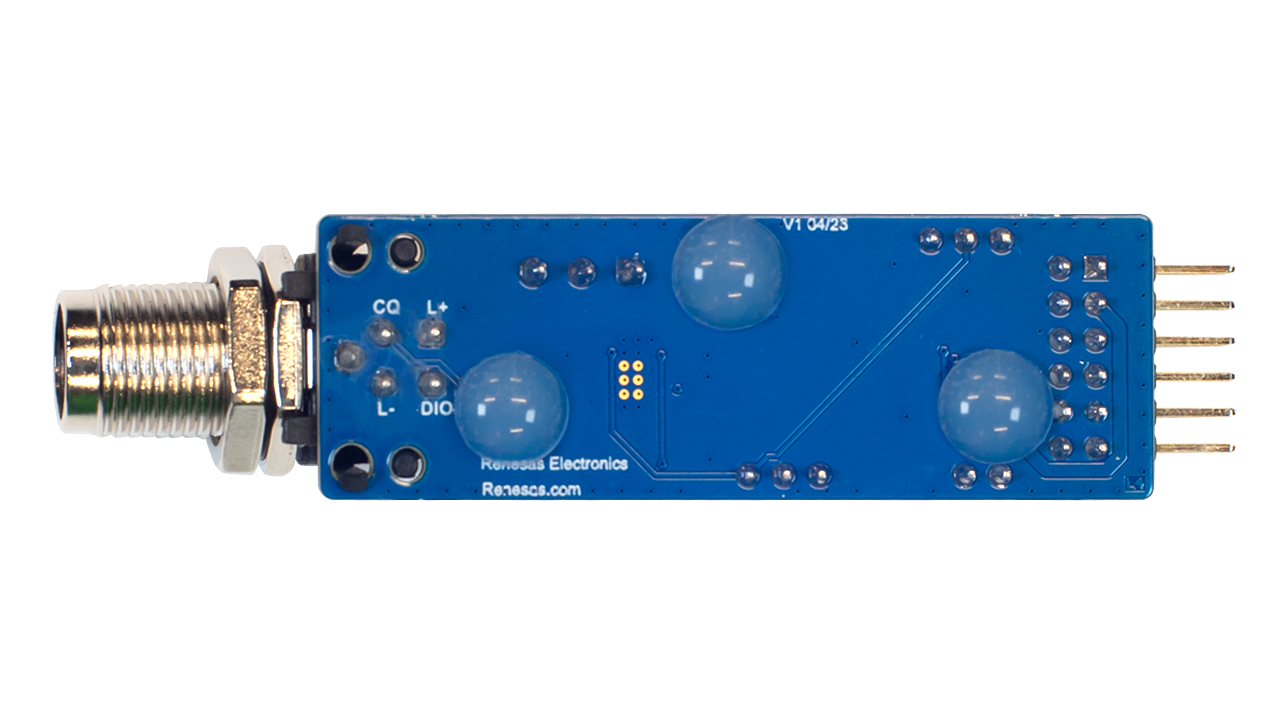

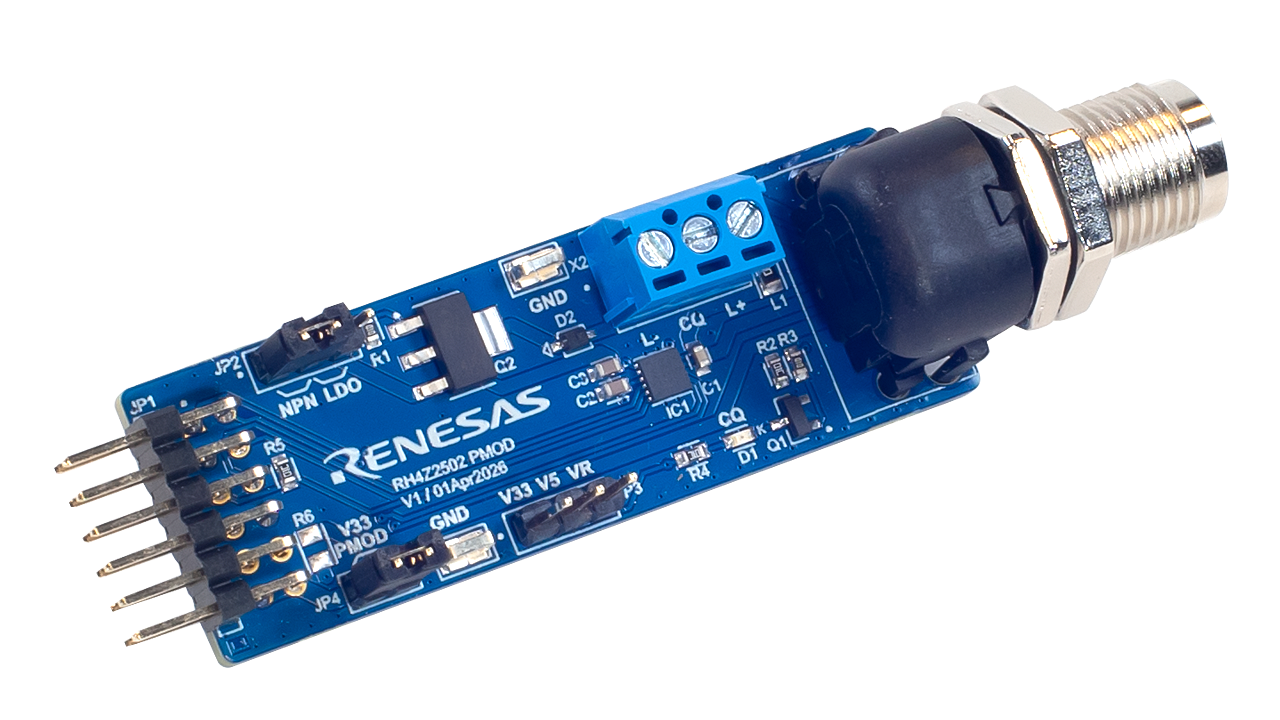

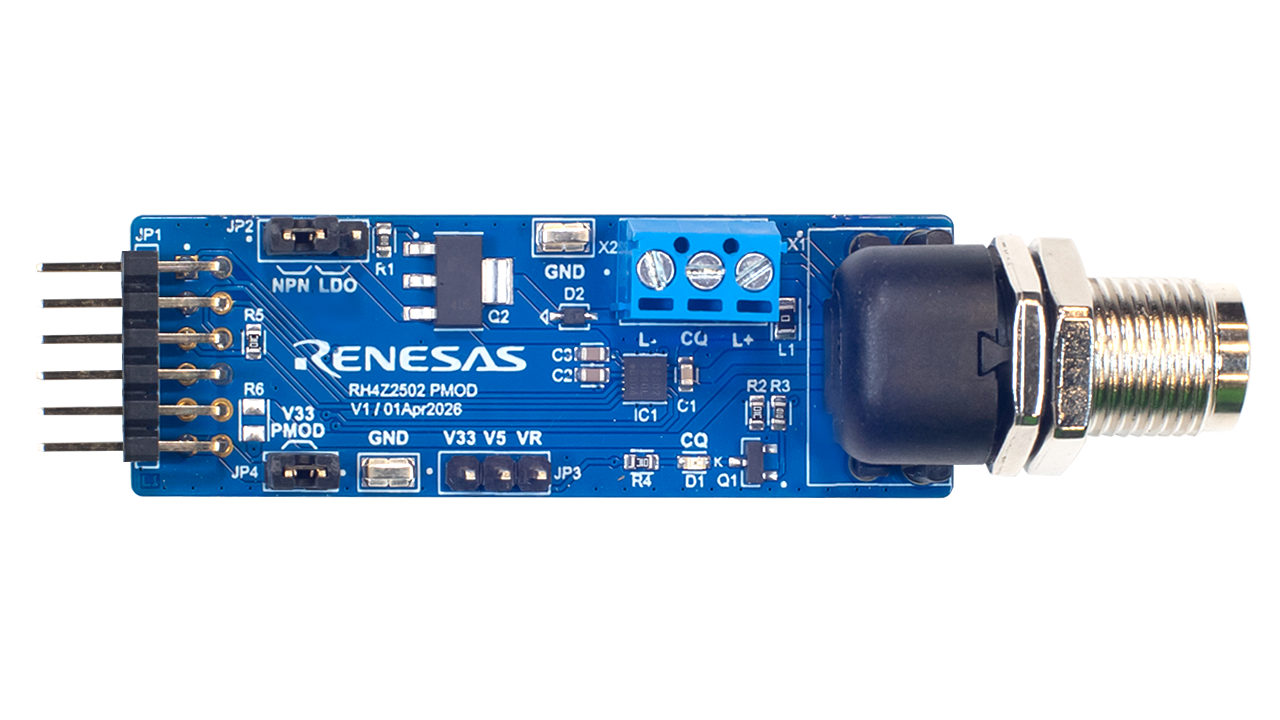

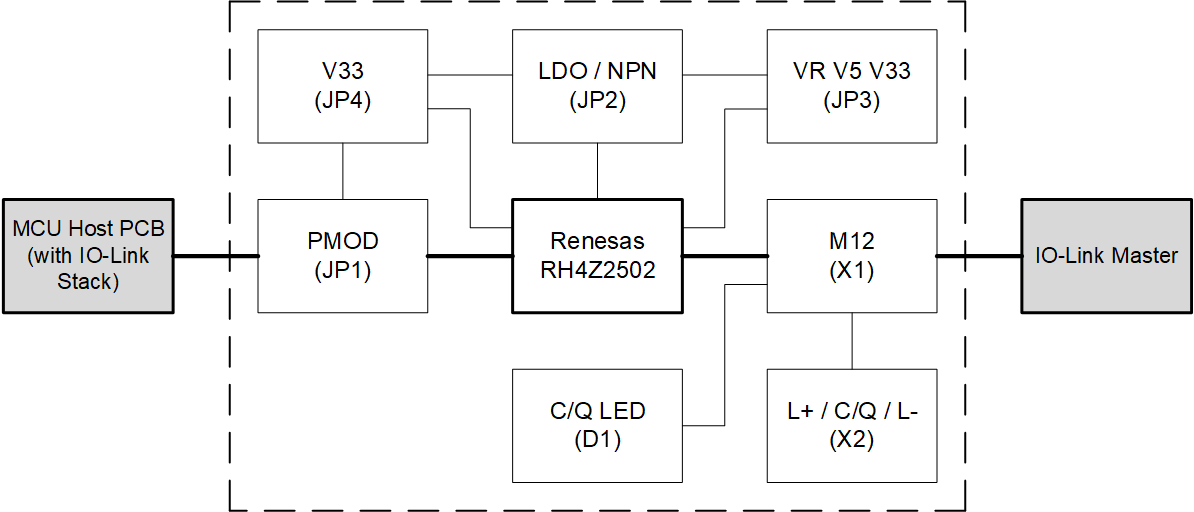

RH4Z2502-PMOD 开发板是一款专为评估 RH4Z2502 收发器而设计的 Pmod™ 模块。 其用途是为兼容的 RA2 MCU 评估套件添加 IO-Link 功能。 RH4Z2502 包含一个 IO-Link 协议栈许可证，可与分布式 IO-Link 协议栈库配合使用。
特性
- 工作电压范围为 9V 至 36V
- ±60V 过压峰值耐受能力
- 可配置的驱动器输出电流范围为 50mA DC 至 600mA DC
- RDS(on) 小于 2.5Ω
- 可调的驱动器转换速率
- 集成唤醒检测
- MCU 辅助唤醒生成（典型值为 600mA）
- OWI 数字通信和校准接口
- 集成线性稳压器：3.3V 和 5V
- 针对 L+、CQ 和 GND/L- 的反极性保护
- 片上诊断
- 嵌入式 IO-Link 协议栈许可证
所需硬件
RA2E1 MCU 产品组评估套件
EK-RA2E1 评估套件使用户能够轻松评估 RA2E1 MCU 组的功能，并利用瑞萨 的灵活软件包（FSP） 和 e2studio IDE 开发嵌入式系统应用。 用户可利用丰富的板载功能，以及选择热门生态系统插件来将丰富创意变为现实。 该套件包含 EK‑RA2E1 v1 板卡以及 micro-USB 设备线缆（Type-A 公头转 micro-B 公头）。
入门指南
运行快速入门示例项目
- EK‑RA2E1 板卡已预先烧录一个快速入门示例项目（源代码包含在 EK‑RA2E1 示例项目包中）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口（J10）启动... 阅读详情
试用样品与购买
RH4Z2502_PMOD_BD
有效视频和培训
Discover how to accelerate IO-Link device development using the IO-Link Device Stack Library Platform. This demonstration shows how to set up the RH4Z2502-PMOD extension board with the EK-RA2E1 evaluation kit and begin developing IO-Link devices with an embedded IO-Link stack license. Learn the key setup and development steps while exploring how Renesas hardware and software simplify IO-Link implementation, speed prototyping, and reduce development effort for industrial sensor and actuator applications.
