特性
- 嵌入式 IO-Link 协议栈许可证
- 供电电压范围为 9V 至 36V
- ±60V 过压峰值耐受能力
- 环境温度范围为 -40°C 至 +125°C
- 可配置的驱动器输出电流范围为 50mA DC 至 400mA DC
- RDS(ON) 小于 2.5Ω
- 可调的驱动器转换速率
- 集成唤醒检测
- MCU 辅助唤醒生成（典型值为 700mA）
- OWI 数字通信和校准接口
- 集成 3.3V 和 5V 线性稳压器
- 接收器毛刺滤波器
- 集成保护功能：
- L+、CQ 和 GND/L- 的 ±1.25kV/2.5A（峰值）浪涌保护（符合 IEC 61000-4-5 标准的 8/20µs 脉冲）
- 针对 L+、CQ 和 GND/L- 的反极性保护
- 片上诊断：
- 过温检测
- 电源电压监控
- 芯片损坏检测

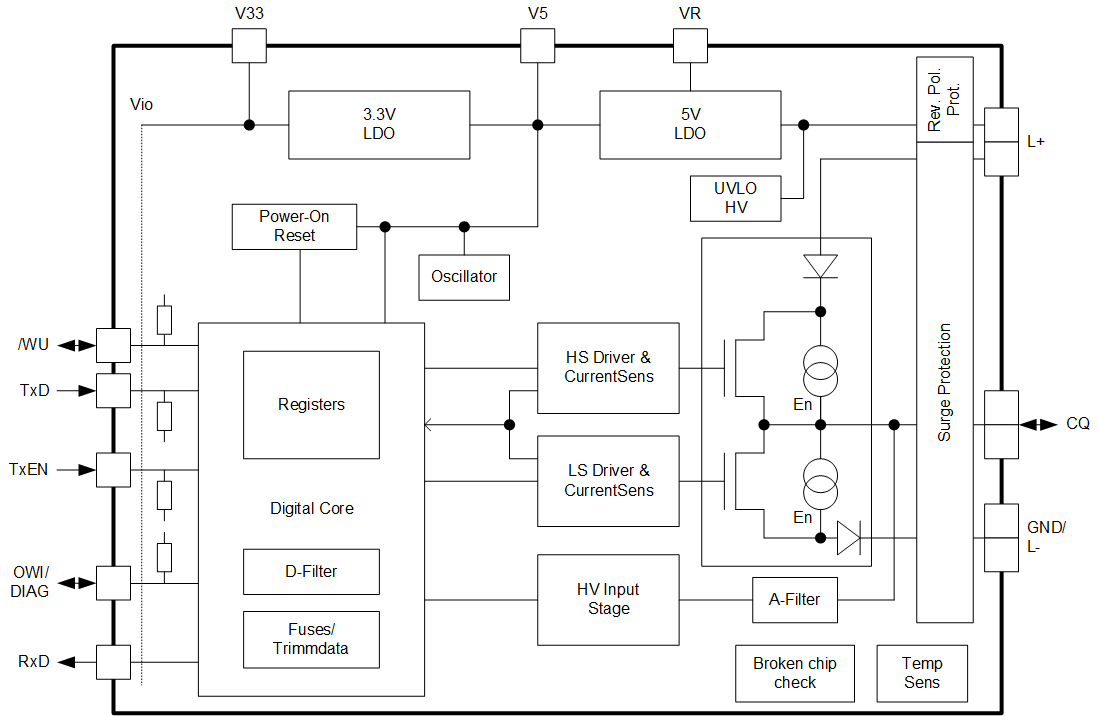

RH4Z2502 框图
描述
RH4Z2502 是一款用于 IO-Link 通信的线路驱动器/电平转换器 IC，具有集成保护功能。 该器件可满足传感器和执行器应用场景的 IO-Link 物理层需求。 该 IC 包含 IO-Link 协议栈许可证，可与 RA2 系列 MCU 配合使用。 提供 OWI 通信接口，用于器件配置和状态监控。 输出驱动器支持推挽工作模式，在整个工作温度范围内 RDS(ON) 均低于 2.5Ω。 RH4Z2502 采用可靠的 CMOS 混合信号工艺制造，可承受高达 60 V 的短时电源电压峰值。
产品参数
| 属性 | 值 |
|---|---|
| Channels (#) | 1 |
| Master/Device | M/D |
| Advanced Features | Embedded reverse polarity, Embedded overvoltage protection, Embedded surge protection, Embedded stack license |
| Supply Voltage (V) | 9 - 36 |
| Temp. Range (°C) | -40 to 125°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| DFN | 3.0 x 3.0 x 0.75 | 12 | 0.5 |
产品对比
 | | |
| RH4Z2502 | RH4Z2501 | |
| Advanced Features | Embedded overvoltage protection, Embedded reverse polarity, Embedded stack license, Embedded surge protection | Embedded overvoltage protection, Embedded reverse polarity, Embedded surge protection |
| Channels (#) | 1 | 1 |
| Supply Voltage | 9 - 36 | 9 - 36 |
| Slew Rate (V/µs) | 140 | 140 |
| Pkg. Type | DFN | DFN, WLCSP |
| Lead Count (#) | 12 | 12, 15 |
| Pkg. Dimensions (mm) | 3.0 x 3.0 x 0.75 | 2.41 x 1.61 x 0.6, 3.0 x 3.0 x 0.75 |
| Temp. Range (°C) | -40 to 125°C | -40 to 125°C |

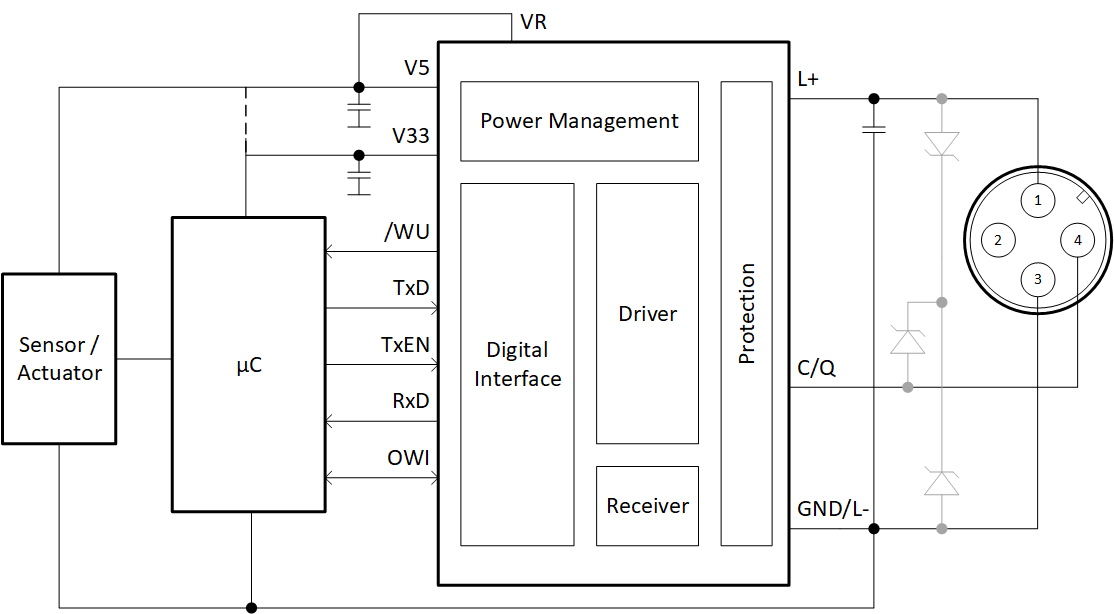

应用方框图
 | IO-Link 传感器和执行器 适用于工业传感器和执行器的 IO-Link 设备系统，可实现简化的开发、快速的原型制作和可靠的通信。 |
其他应用
- 通用电缆驱动器
- IO-Link 物理层收发器（PHY）
- 符合 IO-Link 标准的器件
- 24V 线路驱动器/电平转换器
完成您的设计
寻找相关的产品，完善您的设计
Renesas Boards & Kits
知识库
- RH4Z2502: IO-Link 协议栈库是否可以与其他厂商（第三方）的 IO-Link 收发器一起使用？
... 其他厂商（第三方）的 IO-Link 收发器一起使用？ Answer: IO-Link 栈库与列举的瑞萨 IO-Link PHY 绑定，无法迁移到其他产品。 Suitable ProductsRH4Z2502, RA2E1 English 日本語
- RH4Z2502: 是否需要支付额外的 IO-Link 协议栈许可费用？
... 是否需要支付额外的 IO-Link 协议栈许可费用？ Answer: 不需要。使用 IO-Link 协议栈无需支付任何额外的许可费用。 Suitable ProductsRH4Z2502, RA2E1 English 日本語
- RH4Z2502: 构建完整的 IO-Link 设备应用程序需要进行哪些软件调整？
... 标微控制器中。此外，还需要根据目标应用对 IO-Link 协议栈库进行适配，并通过其 API 与应用软件进行集成。 Suitable ProductsRH4Z2502, RA2E1 English 日本語
