概述

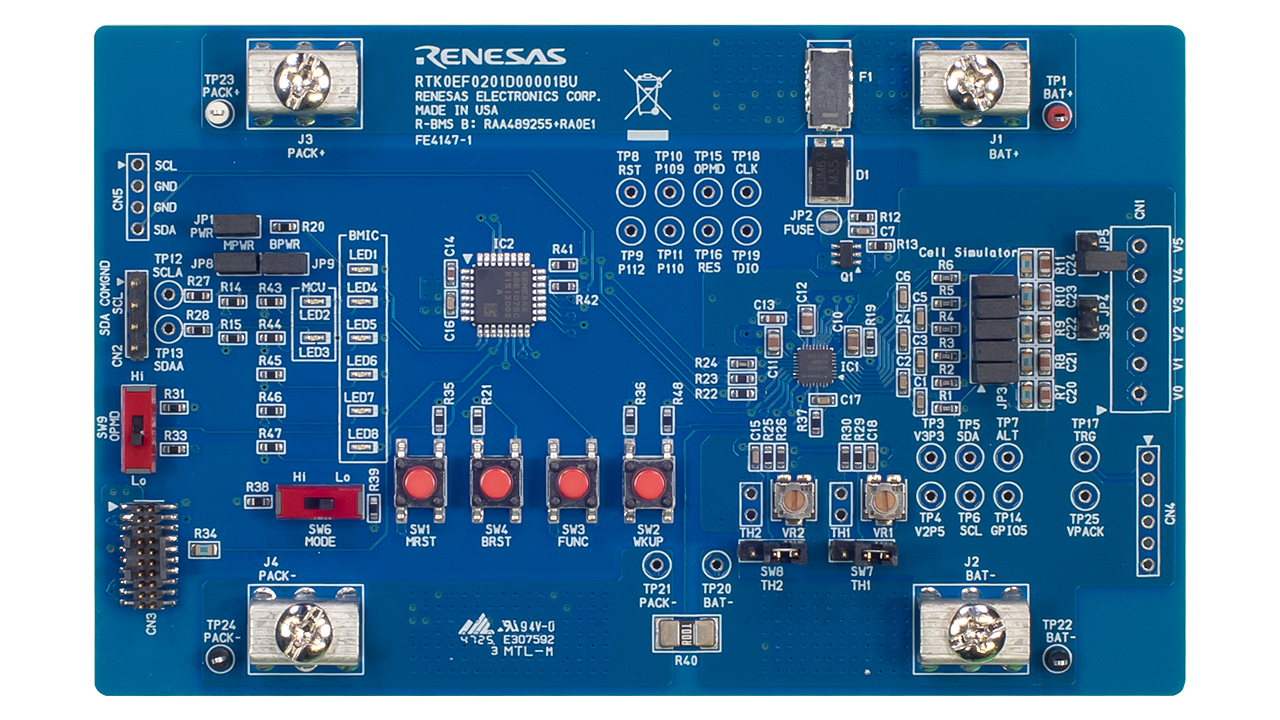

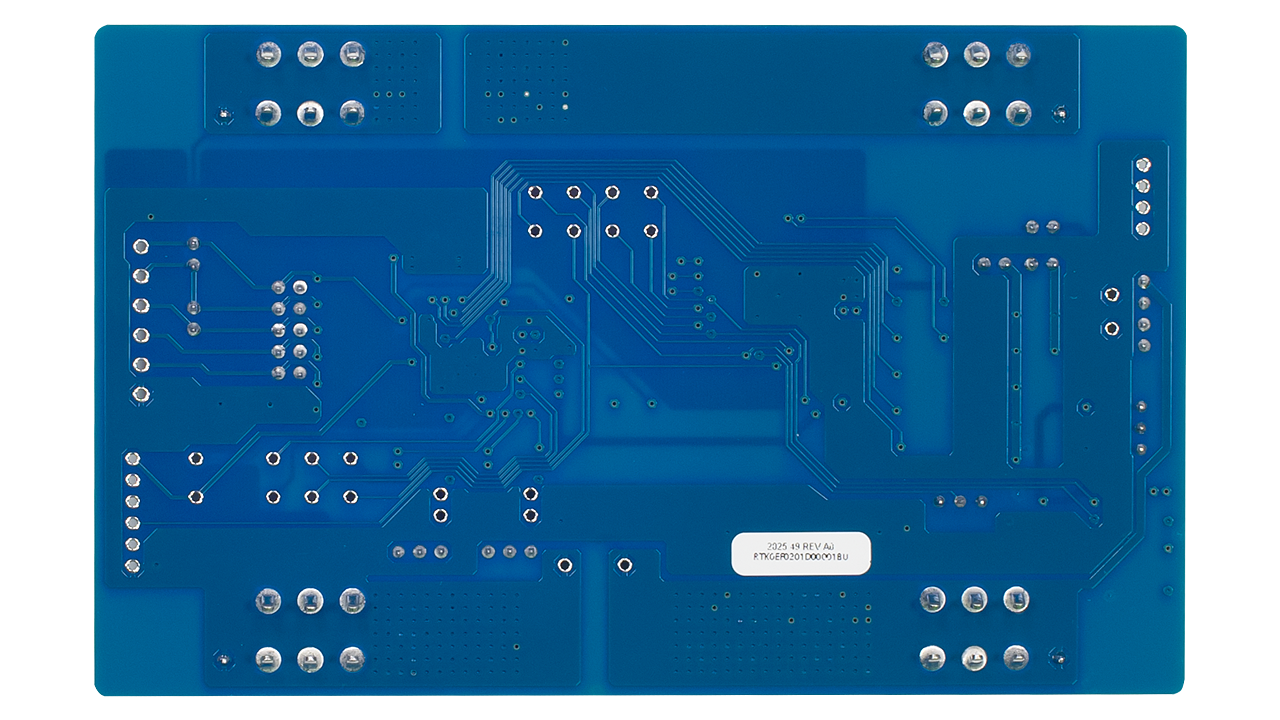

RTK0EF0201DK00001BU 是一款电池管理系统（BMS）参考设计，基于瑞萨电子的电池管理系统（R‑BMS）实现 3 到 5 节锂离子（Li‑ion）电池的监测与控制解决方案。

该设计围绕 RAA489255 电池管理器集成电路（IC）构建而成。该 IC 采用 12 位模数转换器（ADC）测量电池组电压、单电芯电压以及温度。它还支持电池组电流检测、高压通用输入/输出（GPIO）、触发输入和自诊断功能。

瑞萨电子的 R-BMS 电池管理解决方案将 RAA489255 电池监视器与运行 R‑BMS B 固件程序包的 RA Arm^® Cortex^®-M23 微控制器（MCU）相结合。 R-BMS B 是一款适用于电池管理 IC（BMIC）的固件解决方案，无需固件开发即可实现主要的 BMS 功能。这些功能包括电压和温度保护、基于开路电压的电量估算、系统状态监测、数据记录和以及用于系统控制和诊断的 SMBus 通信，并附带可用于系统集成的源代码。
