概览
描述

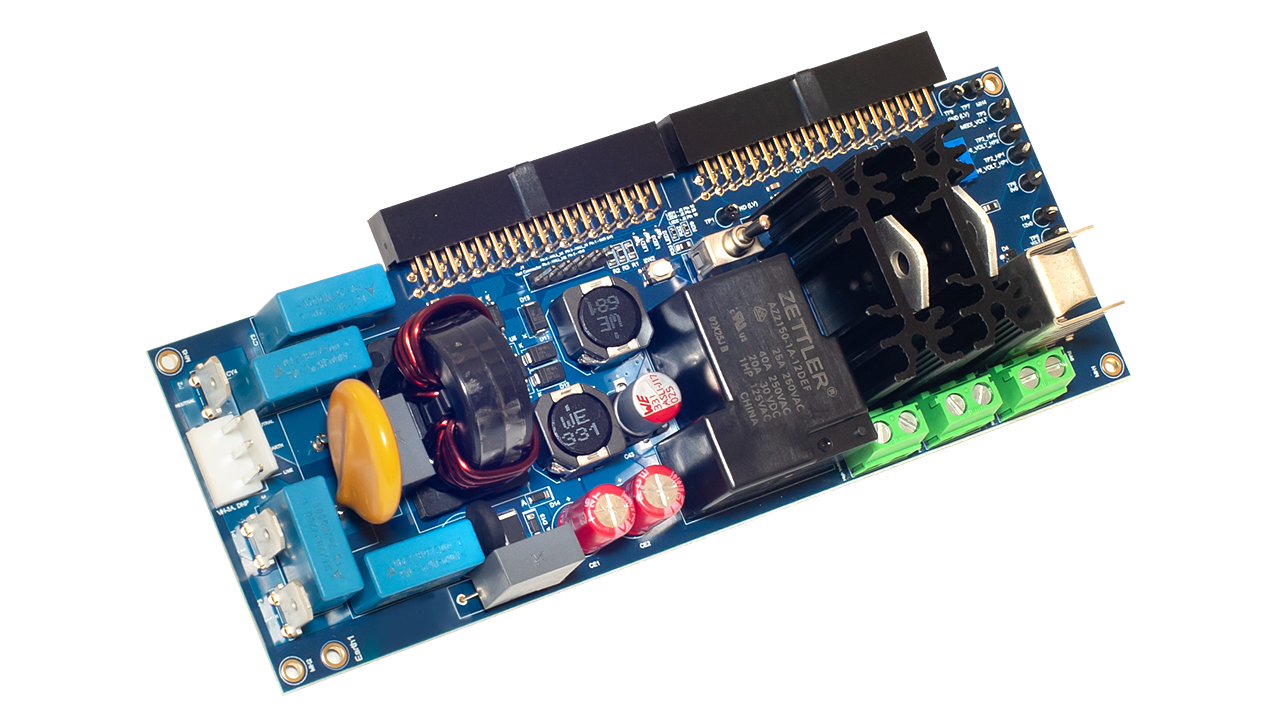

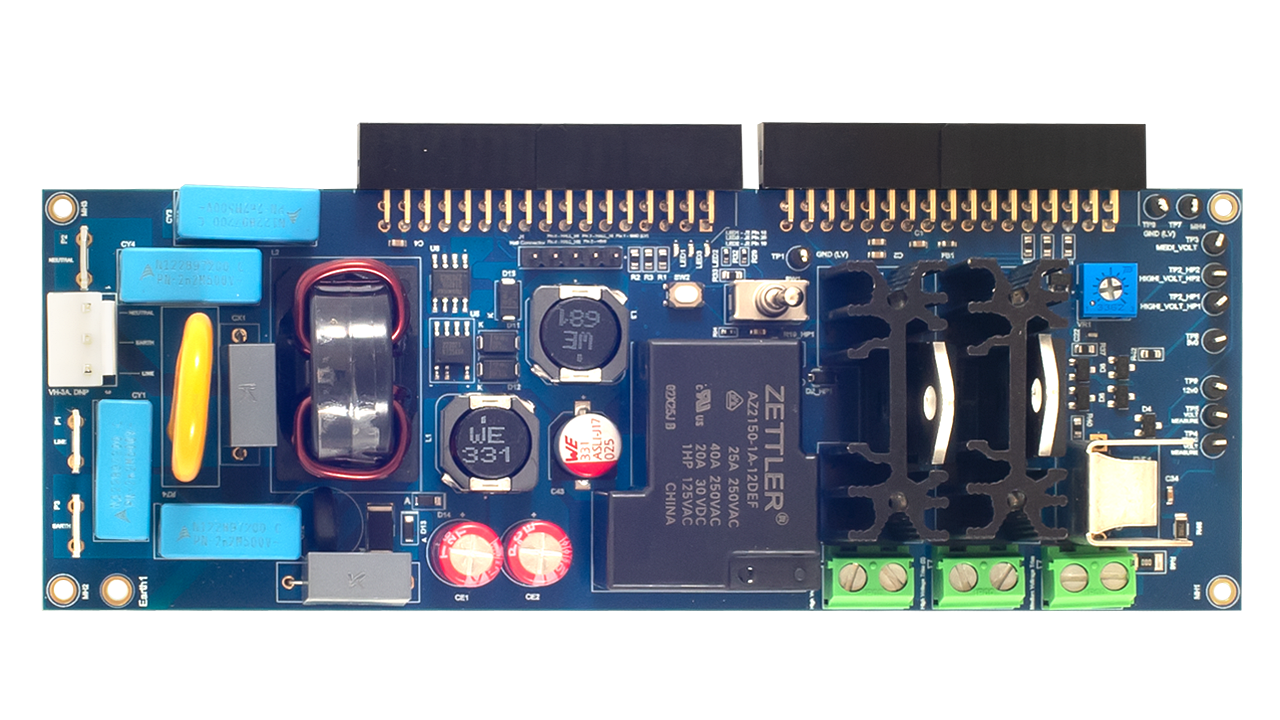

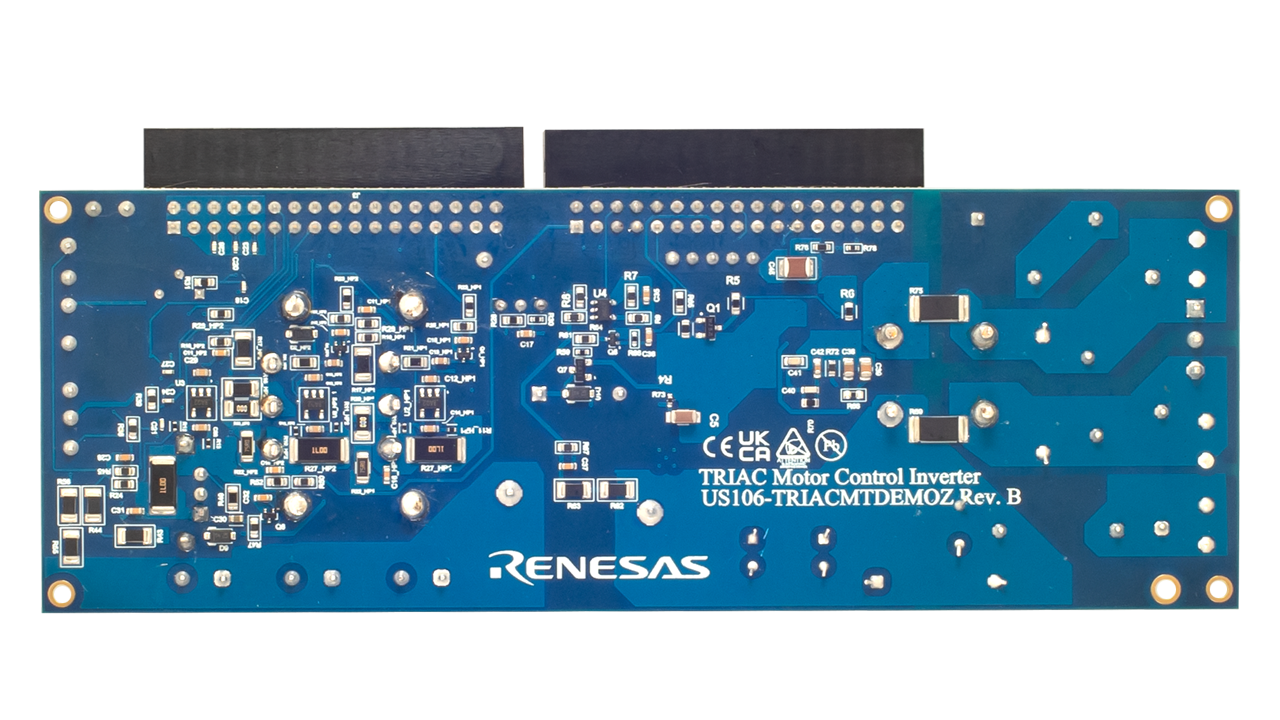

该 TRIAC 电机控制参考设计基于经过验证的 TRIAC 电机控制架构构建。 它采用 RA2E1 32 位 Arm® Cortex®-M23 微控制器（MCU）或 RX231 32 位 MCU，结合过零检测器驱动的相位角触发技术，用于调节压缩机和风扇速度，同时最大程度地减少扭矩脉动和电磁干扰（EMI）。
RAA223021 降压稳压器直接从整流后的 115/230VAC 电源中获取低压轨，从而实现超低待机功耗。 ISL28005 高精度电流感测放大器监测负载电流，支持堵转和过载检测，并具备故障安全关断功能。 ISL3152E 强固型 RS-485 收发器提供可靠的连接，并具备增强的静电放电（ESD）保护能力。
特性
- 采用过零同步的相位角 TRIAC 控制，可实现稳定的转速和扭矩，并降低可听噪声
- 低待机功耗、宽输入电压范围的离线电源转换，可从 115/230VAC 产生逻辑电源轨
- 实时电流检测，支持堵转与过载检测、关断保护和诊断
- 针对电磁兼容性（EMC）优化的时序和输入滤波策略，可降低传导发射和误触发
- 带增强 ESD 鲁棒性的 RS-485 接口选项，可用于远程控制、配置和遥测
应用
文档
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| PCB 设计文件 | Triac Motor Control Card Altium Project Files
This project contains the Altium project for revision C of the triac motor control card, meant to hook into an RX26T motor control card.
|
|
| 手册 - 软件 |
PDF
737 KB
The purpose of this document is to detail the software that is used with the US106 TRIAC board. The board controls the timing of gate pulses to deliver the required amount of power to the output device. This manual provides a software overview including block diagrams, data, modules, and configurations for TRIACs and timers.
|
|
