概览
描述

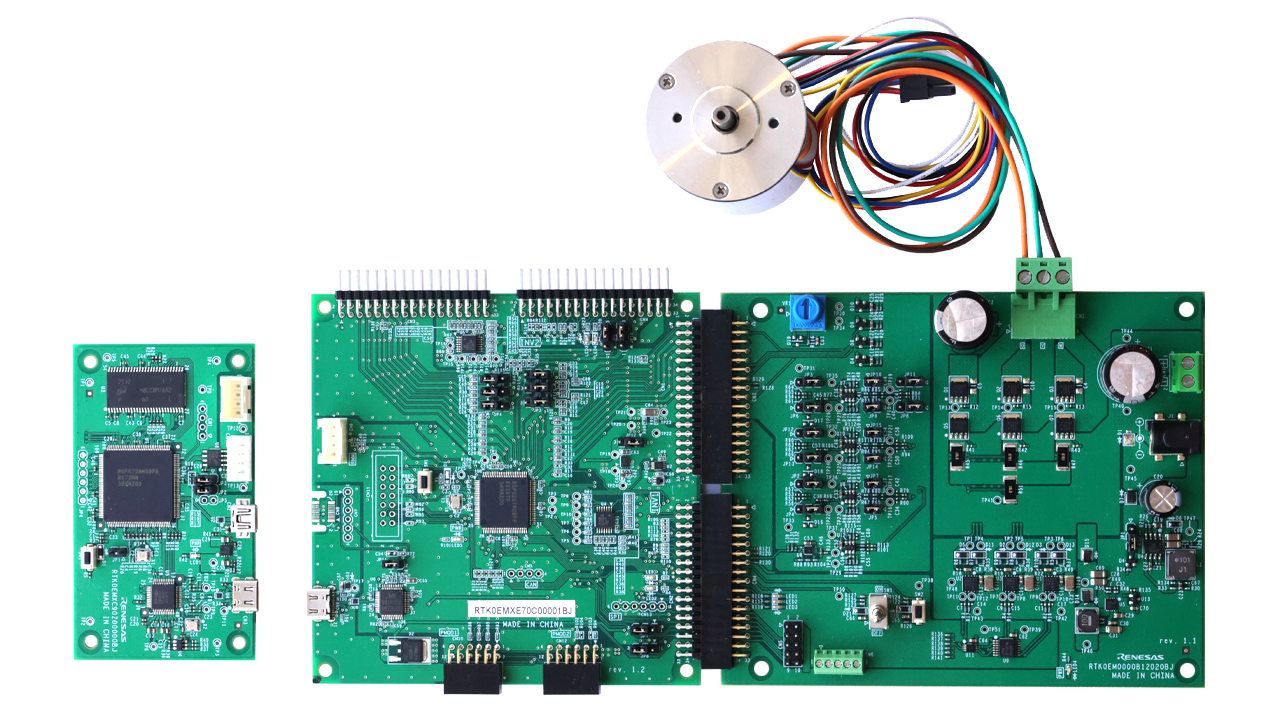

MCK-RX26T 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。
通过使用本产品以及可从网站下载的样例程序和QE for Motor，即刻开始使用RX26T进行电机控制评估。
特性
- CPU 板搭载 RX26T 作为电机控制 MCU。
- 用于 3 相 BLDC 电机（额定功率 48V/10A）的逆变板
- 用于 RX26T 闪存编程的板载调试器
- 支持单分流/三分流方式电流检测
- 过载电流检测
- 可适用电机控制开发支持工具“Renesas Motor Workbench”
- 通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作
- 包含的组件
- RX26T CPU 板 (MCB-RX26T Type A)
- 变频器电路板 (MCI-LV-1)
- 通信板 (MC-COM)
- 永磁同步电机
- 配件（电缆、垫片等）
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| QE: Tools for Particular Applications A group of utilities which extends integrated development environment (Tools for Particular Applications: USB, TCP/IP, Bluetooth® low energy, Camera, LCD, Capacitive Touch Sensors, and Current Consumption Tuning etc.)
|
Solution Toolkit | 瑞萨电子 |
| Renesas Motor Workbench Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
|
Solution Toolkit | 瑞萨电子 |
2 items
|
||
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 |
[Software=RX Smart Configurator V2.23.0],[Toolchains=CC-RX|V3.06.00]
ZIP
7.59 MB
日本語
应用:
工业, 消费电子产品
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
|
| 示例代码 |
[Toolchains=CC-RX|V3.05]
ZIP
17.24 MB
日本語
应用:
工业
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
|
| 示例代码 |
[Software=RX Driver Package|V1.45],[Toolchains=CC-RX|V3.06;GNURX|8.3.0.202405;IAR Compiler for RX|v.5.10.1]
ZIP
117.66 MB
应用:
消费电子产品
Compiler:
CC-RX, ICCRX
IDE:
e2 studio, GCC EWRX, IAR EWRX
|
|
| 示例代码 |
[Toolchains=CC-RX|V3.06]
ZIP
16.87 MB
日本語
应用:
电机驱动和机器人
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
|
| 示例代码 |
[Toolchains=CC-RX|V3.05.00]
ZIP
67.12 MB
日本語
应用:
工业, 消费电子产品
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
|
| 示例代码 |
[Toolchains=CC-RX|V3.05.00]
ZIP
44.87 MB
日本語
应用:
工业, 消费电子产品
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
|
6 items
|
||
相关评估板和套件
参考设计
Dual Motor Control with Interleaved PFC for Air Conditioner Outdoor Unit Reference Design
Renesas' Air Conditioner Outdoor Unit (ODU) reference design is a total solution for controlling outdoor air conditioning units. It is used in combination with the MCI-HV-AC which is AC200V high-voltage inverter board, communication board, and peripheral devices. It is capable of evaluating and...
Recommended Documents:
入门
Renesas Flexible Motor Control CPU Board for RX26T MCU Group
本产品是配备RX26T 的电机控制CPU板。 通过与对应的逆变板组合使用，可以简单地实现使用RX26T的电机控制。
通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作。
- 支持的逆变板（套件）
MCI-LV-1 (P/N: RTK0EM0000S04020BJ) - 支持的通信板
MC-COM (P/N: RTK0EMXC90S00000BJ)
Recommended Documents:
入门
Renesas Flexible Motor Control CPU Board for RX26T MCU Group with Trusted Secure IP (TSIP-Lite)
本产品是配备RX26T 的电机控制CPU板。 通过与对应的逆变板组合使用，可以简单地实现使用RX26T的电机控制。
通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作。
- 支持的逆变板（套件）
MCI-LV-1 (P/N: RTK0EM0000S04020BJ) - 支持的通信板
MC-COM (P/N: RTK0EMXC90S00000BJ)
Recommended Documents:
入门
Renesas Flexible Motor Control CPU Board for RX26T MCU Group
本产品是配备RX26T(P/N:R5F526TACDFM) 的电机控制CPU板。 通过与对应的逆变板组合使用，可以简单地实现使用RX26T的电机控制。
通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作。
- 支持的逆变板（套件）
MCI-LV-1 (P/N: RTK0EM0000S04020BJ) - 支持的通信板
MC-COM (P/N: RTK0EMXC90S00000BJ)
