FemtoClock™ 3 8 输出抖动衰减器与多频时钟合成器评测套件
这是用于 RC32308A FemtoClock™ 3 抖动衰减器和时钟发生器的评测套件。 RC32308A 能够提供一个可配置为数字 PLL 或数控振荡器 (DCO) 的独立定时通道，并具有多达 4 个独立频域，这些频域可以锁定到外部参考输入，或锁定到自由运行晶体或振荡器。 DPLL...
概览
简介

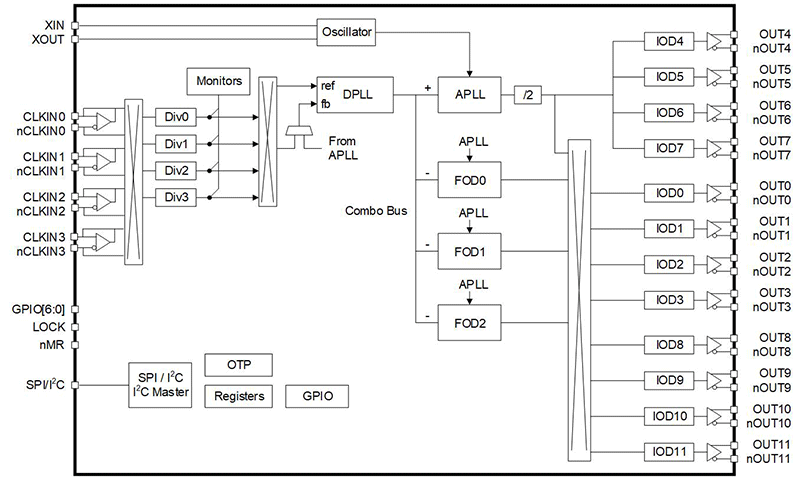

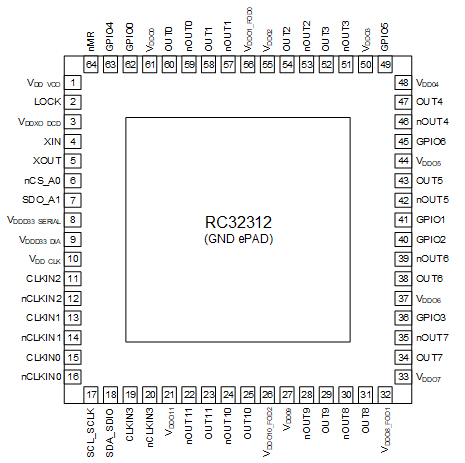

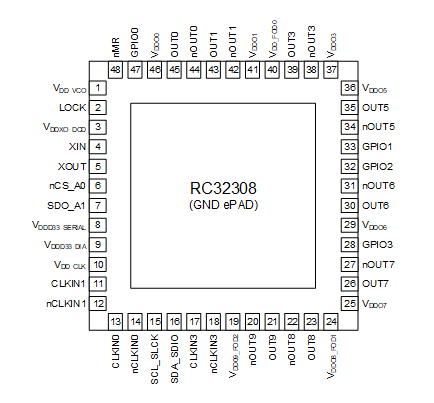

RC323xxA（RC32308A 和 RC32312A）是一款高性能、低功耗的小型抖动衰减器，具备网络同步功能，来自瑞萨电子的高性能 FemtoClock™ 3 系列。 它支持 SyncE 网络同步，可输出超低抖动时钟并直接同步 112G 脉冲幅度调制 (PAM) 的 SerDes 以及 CPRI/OBSAI、SONET/SDH 和 ADC/DAC。 这使得它特别适合用于
特性
- 超低抖动性能：典型时钟频率312.5MHz 的均方根抖动（12KHz-20MHz）性能可低至 50fs。
- 多样化的电源选择：可使用单路 1.8V 电源轻松运行设备，同时可兼容SCL/SDA 3.3V 电平接口（只需要 VDDD33_SERIAL 管脚使用用 3.3V电源）。
- 支持 SyncE：可完美支持 SyncE 技术，进一步增强其同步性能。
- 支持 DCO 模式：利用 DCO 模式可获得更多的灵活性与效率优势。
- 启动方式灵活可配：通过外部 EEPROM 的支持，可在启动阶段自动载入配置，从而简化配置流程。
- 灵活的通信接口：可在 SPI 或 I2C 通信协议之间自由选择。
- 多种 OTP 配置：启动阶段可支持多达四种OTP 配置中自动载入。
- 时钟输入监测：精确监测时钟输入，确保性能可靠稳定。
- Phase slope limit (ns/s)：支持 DPLL 模式下输出相位平滑过度和调整。
- 高范围环路带宽：环路带宽可在 0.5Hz 到 18kHz 范围内灵活调节，以满足各种应用需求。
- 支持combo模式：灵活的频率支持。
产品对比
应用
- 用于 800Gbps SerDes 以太网应用
- 10/25/40/100/200/400/800 Gbps 以太网 PHY 或交换机的抖动衰减
- 同步以太网 (SyncE) 设备
- 数据中心ToR与leaf交换机
- 以太网交换机与路由器
- 医疗图像系统
- 测试和测量
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
FemtoClock™ 3 12 路 输出抖动衰减器与多频时钟合成器评测套件
此 RC32312A-EVK 评测套件用于评测 RC32312A FemtoClock™ 3 抖动衰减器和时钟发生器。 RC32312A 可提供一个独立时钟域，可配置为数字锁相环(DPLL) 或数控振荡器 (DCO) ，并具有多达 4 个独立频率域，这些频域可以锁定到外部参考输入，或锁定到自由运行晶体或振荡器。 DPLL...
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
| VFQFPN | 48 | Tray | 3 | 0 | 260 | 3 | 8 | 8 | 8 | 7.0 x 7.0 x 0.9 | Yes | e3 Sn | -40 to 85°C | 获取样片, | ||
| VFQFPN | 48 | Tray | 3 | 0 | 260 | 3 | 8 | 8 | 8 | 7.0 x 7.0 x 0.9 | Yes | e3 Sn | -40 to +85°C | 15.07 | 获取样片, | |
| VFQFPN | 64 | Tray | 3 | 0 | 207 | 4 | 12 | 12 | 12 | 9.0 x 9.0 x 0.9 | Yes | e3 Sn | -40 to 85°C | 25.6 | 获取样片, | |
| VFQFPN | 64 | Tray | 3 | 0 | 207 | 4 | 12 | 12 | 12 | 9.0 x 9.0 x 0.9 | Yes | e3 Sn | -40 to +85°C | 17.42 | 获取样片, | |
| VFQFPN | 48 | Reel | 3 | 2000 | 0 | 3 | 8 | 8 | 8 | 7.0 x 7.0 x 0.9 | Yes | e3 Sn | -40 to +85°C | |||
| VFQFPN | 48 | Reel | 3 | 2000 | 0 | 3 | 8 | 8 | 8 | 7.0 x 7.0 x 0.9 | Yes | e3 Sn | -40 to 85°C | |||
| VFQFPN | 64 | Reel | 3 | 3000 | 0 | 4 | 12 | 12 | 12 | 9.0 x 9.0 x 0.9 | Yes | e3 Sn | -40 to +85°C | |||
| VFQFPN | 64 | Reel | 3 | 3000 | 0 | 4 | 12 | 12 | 12 | 9.0 x 9.0 x 0.9 | Yes | e3 Sn | -40 to 85°C |
