特性
- 四个符合 IO-Link 标准的主站通道
- 每个通道 500mA 连续驱动电流
- 宽电压范围 8V 至 36V
- SPI 接口
- 标准 IO 模式 (SIO)
- 集成 UART (COM 1-3)
- 硬件帧处理程序(支持所有 IO-Link v1.1.3 帧类型)
- 完全符合 IO-Link v1.1.3 标准
- 自动唤醒脉冲生成
- 8 个状态 LED 驱动器
- 与外部信号的传输同步
- 用于外部 NMOS 的集成栅极驱动器,用于切换每个设备的电源
- 栅极驱动器软启动,以限制器件浪涌电流
- 集成振荡器
- 支持时钟馈通
- 工作温度 -40 °C 至 125°C
- 过温保护
- 就绪脉冲检测
- 电源电压监控
- 通道和连接设备的过载保护
- 每个通道的欠压检测和关断
- 集成毛刺过滤器
- 非常适合 4、8、12 和 16 端口 IO-Link 主站应用

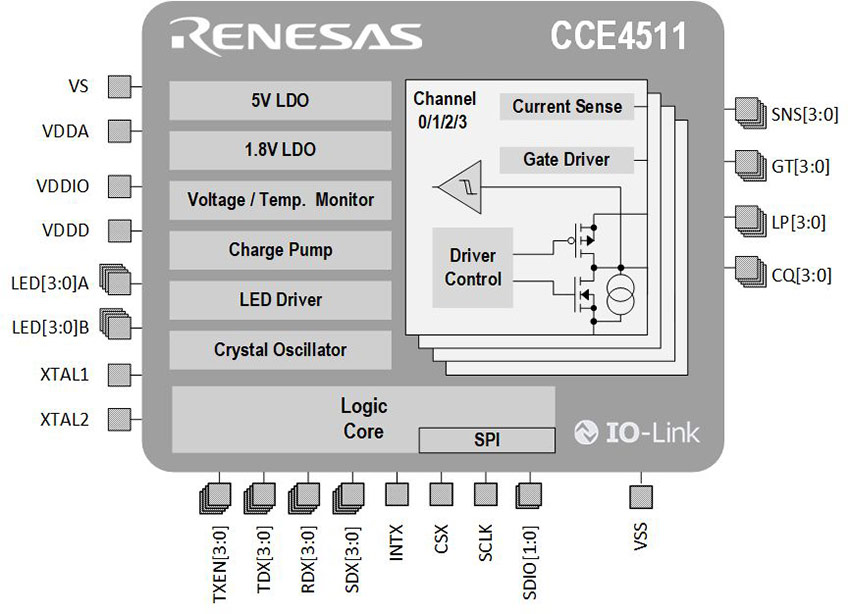

描述
CCE4511 是一款基于 0.18μm HV-CMOS 技术的高压接口 IC,具有过压检测以及高温和过流保护功能。 典型应用是支持 IO-Link 标准的工业 IO 模块。 提供集成的 IO-Link 帧处理程序,它可以自动执行大多数低层通信任务,以提高应用程序性能。 这大大降低了微控制器的负载,从而为其他任务获得了更高的性能,即使使用速度较慢的微控制器也是如此。 不同的配置选项适用于各种应用领域。 CCE4511 为 连接符合 IO-Link 标准的工业传感器和执行器的4、8、12 和 16 端口 IO-Link 主站应用提供完美的解决方案。
对于完整的端到端系统解决方案,瑞萨电子还提供 CCE4503 单通道 IO-Link 设备收发器以及 RH4Z2501 单通道 IO-Link 设备和主站收发器。
产品对比
CCE4511 | CCE4510 | RH4Z2501 | |
Channels (#) | 4 | 2 | 1 |
Advanced Features | 8 status LED drivers, Current limit and overcurrent detection, Frame handler, NMOS gate drivers, Ready pulse detection | Device mode, Frame handler, NMOS gate drivers, Overload protection for devices | Embedded reverse polarity, overvoltage, and surge protection |
Supply Voltage | 8 - 36 | 8 - 32 | 9 - 36 |
Pkg. Type | QFN56 | QFN48 | DFN, WLCSP |
Lead Count (#) | 56 | 48 | 12, 15 |
Pkg. Dimensions (mm) | 8.0 x 8.0 x 0.85 | 7.0 x 7.0 x 0.9 | 2.41 x 1.61 x 0.6, 3.0 x 3.0 x 0.75 |
Temp. Range (°C) | -40 to +125°C | -40 to +80°C | -40 to 125°C |
产品参数
属性 | 值 |
---|---|
Channels (#) | 4 |
Advanced Features | Frame handler, Ready pulse detection, 8 status LED drivers, Current limit and overcurrent detection, NMOS gate drivers |
Supply Voltage (V) | - |
Temp. Range (°C) | -40 to +125°C |
封装选项
Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
---|---|---|---|
QFN56 | 8.0 x 8.0 x 0.85 | 56 | 0.5 |
应用方框图
|
USB IO-Link 主控
该款便携式 USB IO-Link 主站无需网关便可轻松测试和配置 IO-Link 设备。
|
|
IO-Link 传感器
该系统可通过 IO-Link 通信实现智能传感器控制。
|
|
IO-Link 主机
IO-Link 网关套件将 8 个传感器/执行器与以太网连接,由 Arm Cortex-R52 MPU 控制。
|
其他应用
- 4、8、12、16 端口 IO-Link 主站应用程序
- 工厂自动化
- 过程控制
- 高压电平转换器
