特性

  • PFC 升压控制器,SOT23-6 封装
  • 符合 IEC61000-3-2 谐波电流要求
  • PF > 0.9,THD < 10% @ 输入电压满载
  • 250W 最大输出功率
  • 支持宽交流输入电压 – 90VAC 至 305VAC,具有严格的交流负载和线性调整率(±3%)
  • 快速 PFC 就绪时间 <0.2s
  • 待机功率 - 功率为 100W 时 < 150mW,输入电压为 230VAC
  • 关机功能
    • 下拉 VFB 引脚以降低待机功耗
  • 全面保护
    • 输出过压、过功率、过流、检测电阻短路保护
    • 输入电压欠压和过压保护
    • 内置过温保护
    • 开环保护

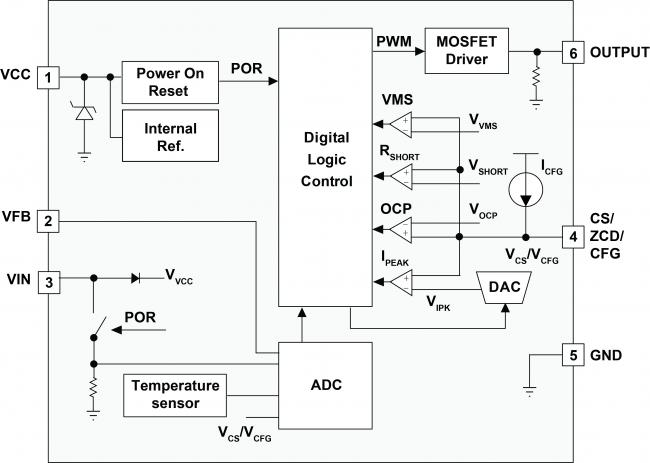

描述

iW2206 升压 PFC 控制器使用 Dialog 的 PF-BoostTM 技术,可在整个输入电压范围内提供满载时的高功率因数(>0.9)和低 THD(<10%),并可实现符合 IEC61000-3-2 谐波电流要求的解决方案。 该器件在 230VAC 时的空载待机功耗低于 150mW,适用于高达 100W 输出功率的设计,因此非常适合前端转换器始终处于开启状态的固态照明。

W2206 集成了全套保护功能,包括输出过压、过功率、输入过压和欠压、过流和感应电阻短路保护、开环和过温保护。 该器件采用微型 SOT23-6 封装,使整个解决方案的尺寸更小。

产品参数

属性
UVLO Rising (V) 16
UVLO Falling (V) 7.95
Output Per Driver UGATE Source|Sink 0.22 | 0.4
Supply Current Icc (µA) 2100
Switching Frequency Range (Typical) (kHz) 300 - 300
Function Non-Dimmable
Remarks TM, DCM mode
Tstg (Min) (°C) 150
Tstg (Max) (°C) -65

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#) Pitch (mm)
SOT23-6L 3 x 3 x 1.45 6 0.95

应用方框图

100W Multi-Output USB Power Delivery Adapter Block Diagram
100W 多路输出 USB PD 电源适配器
高性能 USB PD 电源适配器,可为多个电子设备高效充电。

其他应用

  • 高功率 USB Type-C™ 适配器和集线器
  • 商业照明:外部灯具驱动器
