概览

简介

EK-RA6M3G 评估套件可通过灵活配置软件包 (FSP)e2 studio 开发环境,帮助用户对RA6M3 MCU 群组的特性进行无缝评估,并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

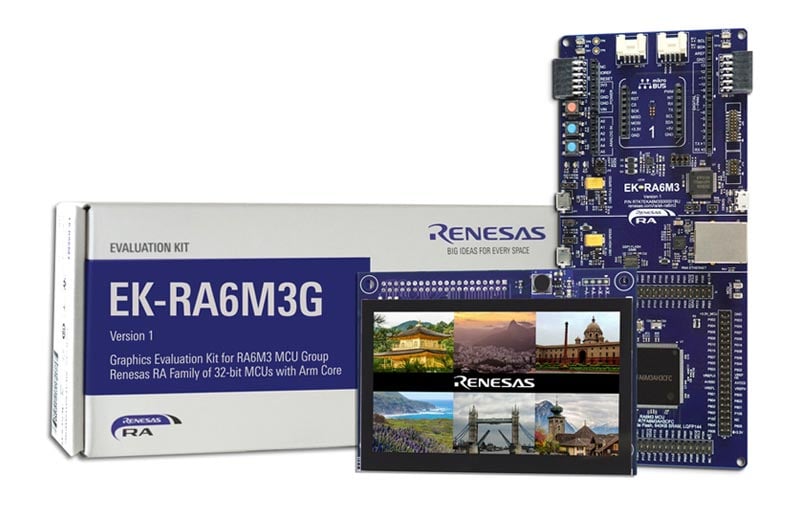

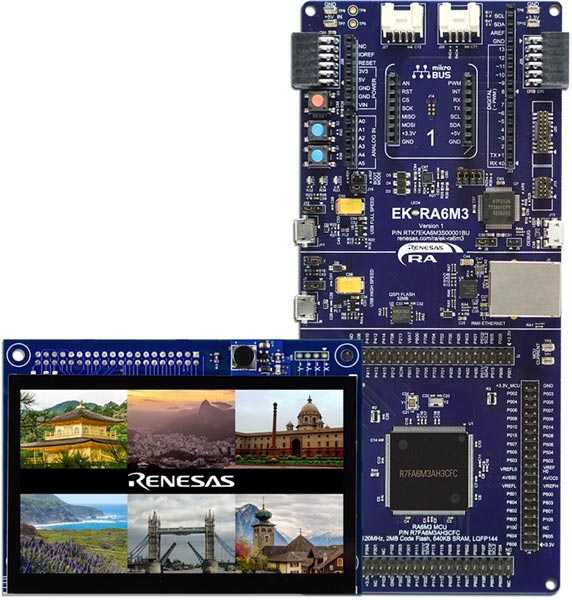

EK-RA6M3G套件包括两块板:EK-RA6M3板,该板具有带片上图形LCD控制器的RA6M3 MCU,以及图形扩展板,该板具有带电容式触摸功能的4.3英寸TFT彩色液晶屏。

入门

运行快速入门示例项目

  1. EK-RA6M3G 已经预先烧录了快速入门示例项目(在“下载”页面中提供了示例项目)
  2. 将图形扩展板连接至EK-RA6M3板上的图形扩展端口(J1)。
  3. 用户可使用连接至 5V 电源的 micro USB 设备电缆,通过调试 USB 端口 (J10) 启动 EK-RA6M3G板。白色电源 LED 指示灯将会亮起。
  4. 快速入门例程将开始执行在屏幕上图形显示的操作。
  5. 请参见EK-RA6M3G – Quick Start Guide (PDF),了解快速入门例程的其他功能。

开发嵌入式应用程序

  1. 从其他众多的示例项目当中的一个开始(在“下载”页面中提供了示例项目) – 用户可从多个示例项目中进行选择,了解 RA6M3 MCU 群组的各种外围设备。这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。

构建自定义硬件

  1. 开始构建多功能原型 - 用户可利用EK-RA6M3板和图形扩展板以及自选的热门生态系统插件。
  2. 构建自定义硬件 – 用户可参考 EK-RA6M3Gv1 - Design Package (ZIP | English, 日本語)中提供的设计和制造信息来开发自定义硬件。

特性

  • 特殊功能访问
    • 以太网(RMII 和 PHY)
    • USB 高速主机和设备
    • 32MB 外部 QSPI 闪存
  • MCU本体引脚连接
    • R7FA6M3AH3CFC MCU
    • 120MHz, Arm Cortex®-M4 内核
    • 2MB 代码闪存,640kB SRAM
    • 176 引脚,LQFP 封装
    • 通过 4x 40 阳引脚接头连接本体引脚
    • MCU 和 USB 电流测量点
  • 生态系统和系统控制访问
    • USB 全速主机和设备
    • 多重 5V 输入源
      • USB(调试,全速,高速)
      • 外部供电
    • SEGGER J-LinkTM 板载编程器和调试器
    • 调试模式
    • 用户 LED 灯和按钮
      • 三色用户 LED指示灯(红色、蓝色、绿色)
      • 显示调节电源的电源 LED 指示灯(白色)
      • 显示调试连接的调试 LED指示灯(黄色)
      • 两个用户按钮
      • 一个复位按钮
    • 四个最受欢迎的生态系统扩展功能
    • MCU 启动配置跳线
  • 图形扩展板
    • 4.3 英寸 TFT 彩色液晶屏
    • 480 x 272 分辨率
    • 带有控制器的电容式触摸屏
    • 背光控制器
  • Segger™ emWin 嵌入式 GUI 库
    • 能够创建精美的图形
    • 强大且易于使用的API
    • 使用ANSI C / C ++开发环境

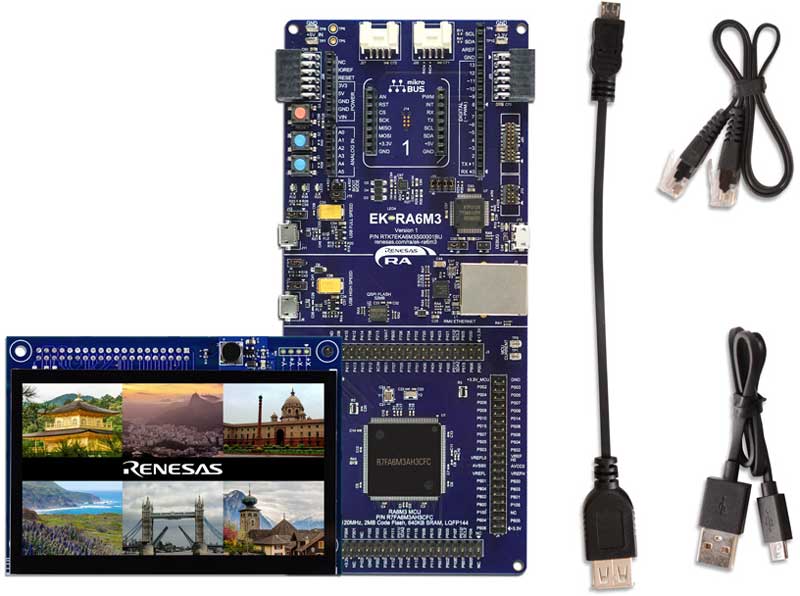

  • 套件内容:EK-RA6M3 板, 图形扩展板, Micro USB 设备电缆(Type A male 转 Micro B male), Micro USB 主机电缆(Type A male 转 Micro B male), 以太网插线电缆

应用

文档

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
RA 可扩展性强的配置软件包 (FSP)
FSP 是一款增强型软件包,旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
Software Package 瑞萨电子
Renesas Flash Programmer (Programming GUI)
闪存编程软件 [支持 MCU/MPU 和器件:RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery Family、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0]
Programmer (Unit/SW) 瑞萨电子
SEGGER™ J-Link™ Software and Documentation Package
Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
Software Package SEGGER
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
4 items

样例程序

相关评估板和套件

开发板与套件

证书

EK-RA6M3G套件符合以下证书/标准认证。请参见 EK-RA6M3G用户手册,了解免责声明、注意事项以及与证书相关的详细信息。

EMC/EMI 标准

  • FCC 公告(A 类)– 第 15 部分
  • 符合加拿大创新、科学和经济发展 ICES-003 标准:CAN ICES-3 (A)/NMB-3(A)
  • CE A 类(EMC 指令 2004/108/EEC)
  • 符合台湾中国国家标准 13438,C6357,A 类限值
  • 澳大利亚/新西兰 AS/NZS CISPR 32:2015,A 类

材料选择、废弃物、循环利用以及废弃标准

  • 欧盟 RoHS
  • 中国 SJ/T 113642014,10 年环境保护使用期限。

安全标准

  • UL 94V-0
