概览

简介

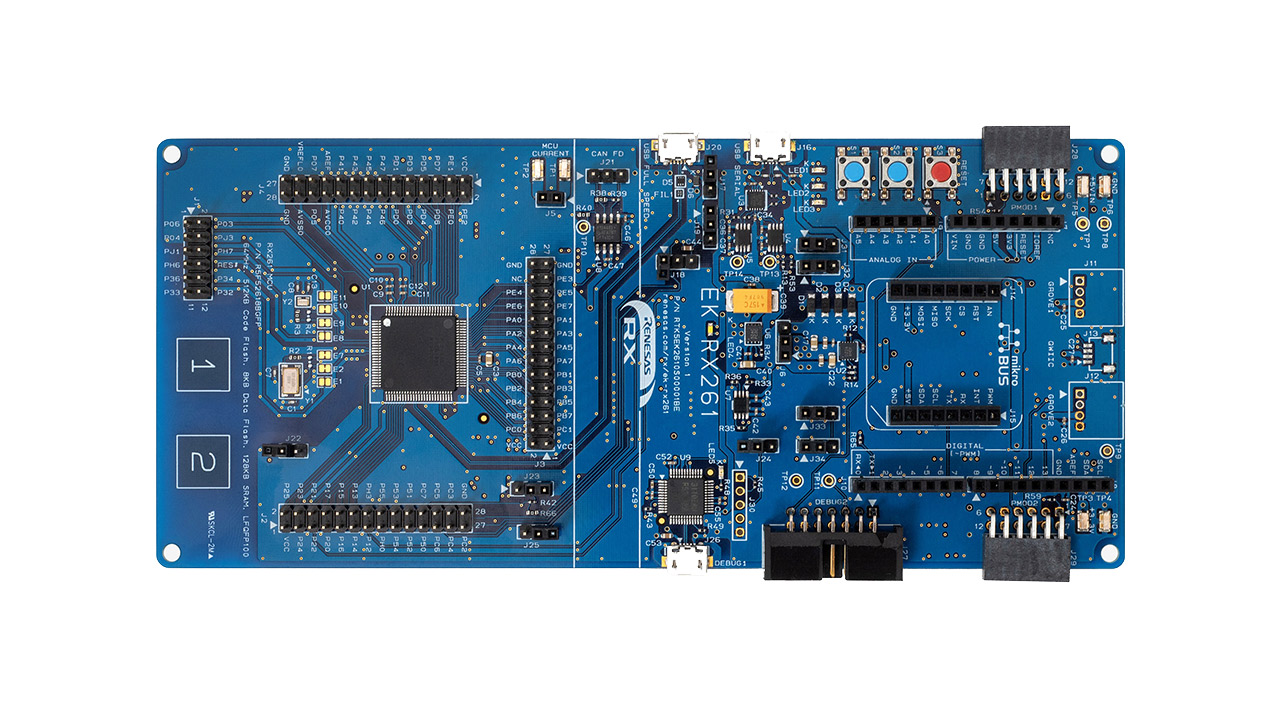

EK-RX261 是 RX261 MCU 的评估套件,是一款评估 RX261 MCU 的高效工具。 该套件配备评测所需的各种硬件和软件,开箱即用。

EK-RX261 支持调试 RX261 的主要功能。 此外,它还可快速连接至各种扩展板,便于扩展电路功能。

该板配有:

  • 开箱即用的评测硬件和软件。
    • 板载调试器 (E2 OB):使用 USB 线缆将电路板与电脑相连即可进行程序编写和调试。
    • 开箱即用的软件包,包括外设驱动程序、中间件和指南文档。
  • 可根据多种要求开发原型产品。
    • 板载常用生态系统连接器:轻松连接至扩展板(例如,传感器、无线模块、LCD、电机板),从而快速开发多种应用。
    • 2 个电容式触摸按钮,用于评测HMI 应用中使用的新型触摸 IP。
    • CAN FD、全速USB,用于开发工业/建筑自动化应用原型。
    • 多种电源选项,可提高供电灵活性以满足各种需求。

入门指南

开发嵌入式应用程序

使用 e2 studio IDE 和 RX 软件包(包括外设驱动程序、中间件和使用文档),可以快速开始软件开发以评估 RX261 MCU 的功能。

  1. 通过快速入门示例项目熟悉 EK-RX261 — 快速入门示例项目包含:
    • EK-RX261 和主机电脑之间通过 USB 转串行接口实现的通信
    • 通过用户按钮控制用户 LED
    请参见 EK-RX261 快速开始指南以了解详情。
  2. 选择其中一种应用项目开始 — RX261 有各种示例项目可供选择。 这些示例项目可在“设计和开发”中下载,并且能够成为您在开发自定义应用程序的道路上的完美起点。

构建自定义硬件

  1. 从构建多功能原型开始 — 结合使用 EK-RX261 开发板和您选择的数百种流行的生态系统附加组件。
  2. 构建定制硬件 — 参考 EK-RX261 设计包中提供的设计和制造信息开发定制硬件。

特性

  • MCU 原生引脚连接区
    • R5F52618BGFP MCU
    • 64MHz,RXv3 内核
    • 512KB 代码闪存 、8KB 数据闪存 、128KB RAM
    • 100 引脚、LFQFP 封装
    • 通过排针接头原生访问MCU的引脚
    • MCU 电流测量
  • 特殊功能访问区
    • CAN FD(数据传输速率高达 5Mbps)
    • 2 个电容式触摸按钮
  • 生态系统和系统控制访问区
    • USB 全速主机和设备
    • USB 串口转换器接口
    • 多重 5V 输入源
      • USB(调试、全速、USB 串行接口)
      • 外部供电
    • E2 OB 板载编程器和调试器
    • 调试模式
      • 板载调试 (FINE) — 通过 E2 OB
      • 调试接口 (FINE)
    • 用户 LED 灯和按钮
      • 三色用户 LED 指示灯(红色、蓝色、绿色)
      • 显示调节电源可用性的电源 LED 指示灯(白色)
      • 显示调试连接的调试 LED 指示灯(黄色)
      • 两个用户按钮
      • 一个复位按钮
    • 五个最受欢迎的生态系统扩展功能
    • MCU 模式配置跳线
  • 评估套件内容:EK-RX261 评估板板、Micro USB 线缆(type-A 公头转 micro-B 公头)、Micro USB 主机转接线缆(micro-B 公头转type-A 母头 )

应用

文档

类型 文档标题 日期
快速入门指南 PDF 1.33 MB 日文
手册 - 开发工具 PDF 2.74 MB 日文
原理图 登录后下载 ZIP 18.94 MB
应用文档 PDF 10.34 MB 日文
4 items

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
C/C++ Compiler Package for RX Family [CC-RX]
C/C++ Compiler Package for RX Family [IDE: CS+, e² studio, High-performance Embedded Workshop]
Compiler/Assembler 瑞萨电子
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
e² studio - Information for the RX Family
Eclipse-based Renesas integrated development environment (IDE).
IDE and Coding Tool 瑞萨电子
Renesas Flash Programmer (Programming GUI)
闪存编程软件 [支持 MCU/MPU 和器件:RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery Family、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0]
Programmer (Unit/SW) 瑞萨电子
QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors
In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
Solution Toolkit 瑞萨电子
PG-FP6
Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
Programmer (Unit/SW) 瑞萨电子
E2 emulator Lite [RTE0T0002LKCE00000R]
On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
Emulator 瑞萨电子
E2 emulator [RTE0T00020KCE00000R]
On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
Emulator 瑞萨电子
8 items

软件下载

类型 文档标题 日期
Board Description File ZIP 1 KB
1 item

样例程序

相关评估板和套件

视频和培训

Getting Started with EK-RX261

This video provides an overview of the RX261 and demonstrates how to quickly set up and get started with the EK-RX261. The EK-RX261 offers a robust ecosystem, enabling the development of prototypes across a wide range of applications using the RX261. To learn more, visit the EK-RX261 page.

Chapter's Title

00:00 Opening
00:10 An overview of RX261
01:27 An overview of EK-RX261
03:09 How to get started with QSEP
