概览

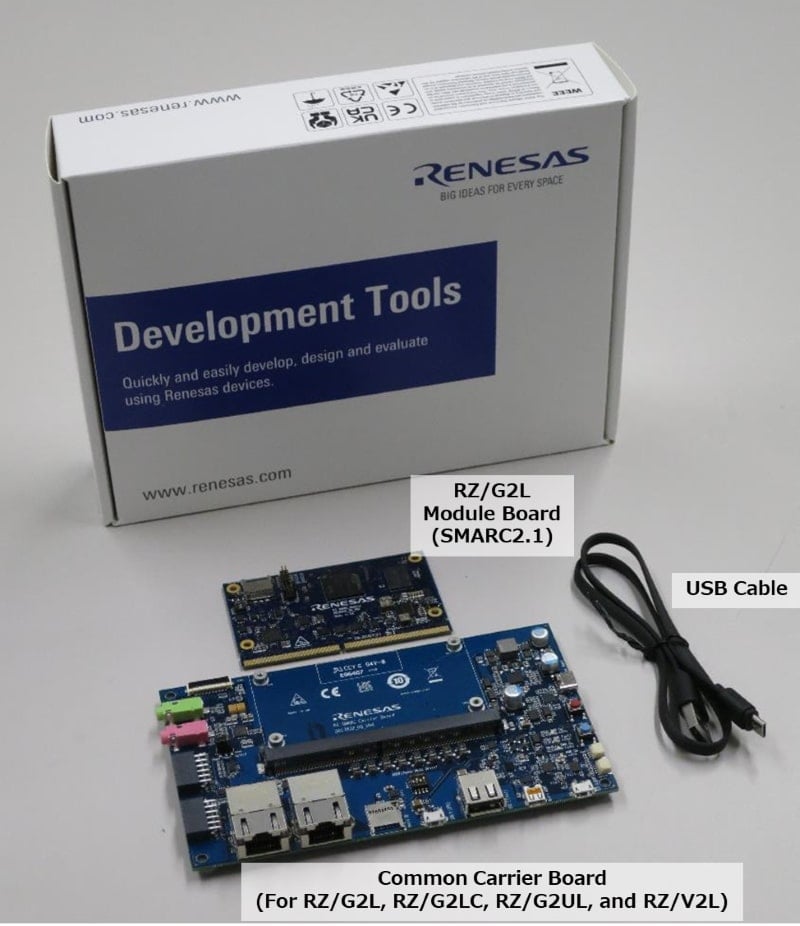

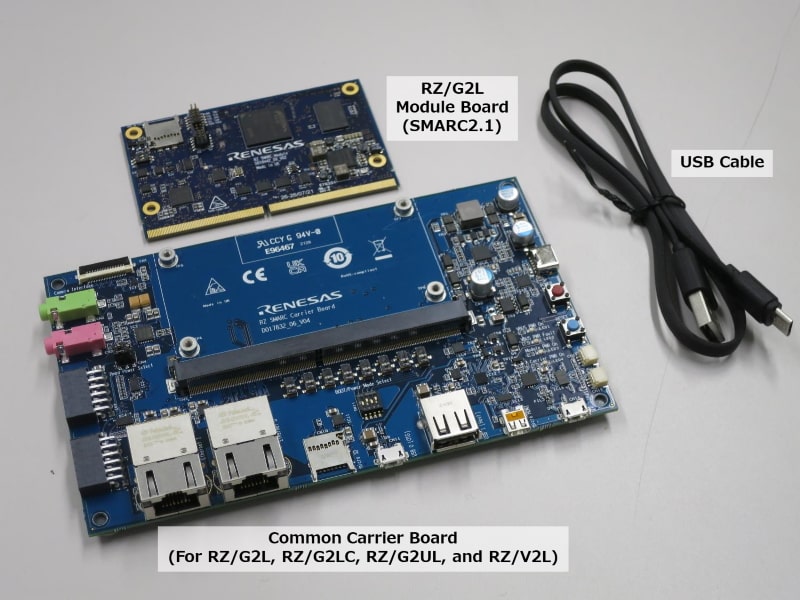

该评估板套件适用于评估 RZ/G2L。 RZ/G2L 评估板套件由模块板（SOM）和扩展板组成。 模块板符合 SMARC v2.1 标准。

  • 目录
    • RZ/G2L 模块板（SMARC2.1）
    • 公共载板（用于 RZ/G2L、RZ/G2LC、RZ/G2UL 和 RZ/V2L）
    • USB 电缆（USB Type-A- Micro USB Type-B）

*请自行准备以下设备：

  • 65W USB Type-C 充电器
    • USB PD 接口
    • 输出：5V3A、9V3A、15V3A、20V3.25A
  • USB Type-C 转 Type-C 电缆
    • 支持 USB-C 和 USB-C 3.1 Gen2 USB-PD 100W
  • 微型标清 UHI 级 10 8GB 或以上

*有关更多信息，请参阅 EVK 用户手册 。

RZ/G2L Evaluation Board Kit
RZ/G2L Evaluation Board Kit Contents
RZ/G2L Evaluation Board Kit
RZ/G2L Evaluation Board Kit Contents
  • 设备：RZ/G2L
    • Cortex-A55 双核，Cortex-M33
    • BGA551 引脚、15mmSq 主体、0.5mm 间距
  • 模块板功能
    • DDR4 SDRAM：2GB × 1 件
    • QSPI 闪存：512Mb × 1 件
    • eMMC 内存：64GB × 1 件
    • 配有 microSD 卡插槽，可用作启动 eSD
    • 配有 5 路输出时钟振荡器“5P35023”
    • 配有 PMIC 电源“RAA215300”
  • 扩展板功能
    • 标配带有 FFC/FPC 连接器，作为连接摄像头模块高速串行接口。
    • 标配带有利用 DSI/HDMI 转换模块实现的 Micro-HDMI 连接器，作为连接数字视频模块高速串行接口。
    • 标配带有 Micro-AB 插座（ch0: USB2.0 OTG）和 A 插座（ch1: USB2.0 主机），作为连接 USB 接口。
    • 标配带有 RJ45 连接器，用于使用以太网进行软件开发和评估。
    • 标配带有音频编解码器，用于音频系统高级开发。 配有音频插孔，用作连接音频接口。
    • 配有 Micro-AB 插座，用作连接异步串行端接口。
    • microSD 卡插槽和两个用于 PMOD 的插槽作为外设功能的接口实现。
    • 配有支持 USB PD 标准的 USB Type-C 插口用于供电。

文档

设计和开发

软件与工具
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
 Software and Hardware Development Tools 瑞萨电子
RZ/G Verified Linux Package [5.10-CIP]
Linux Packages for MPUs of the RZ/G2 Group. Functions of this products have been verified and regular maintenance is also provided.
 Software Package 瑞萨电子
2 items

软件下载
类型 文档标题 日期
软件和工具 - 软件
RZ/G FSP Packs v2.1.0
[Toolchains=GNU ARM Embedded|v9.2.1.20191025]
登录后下载 EXE 35.91 MB
应用: 工业, 消费电子产品
Compiler: GNU ARM Embedded Function: Application Example, BSP, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer IDE: e2 studio
PCB设计文档
RZ SMARC Series Carrier Board Design Data V4.01
登录后下载 ZIP 23.85 MB
PCB设计文档
RZ/G2L SMARC Module Board Design Data V2.01
登录后下载 ZIP 13.47 MB
3 items

产品选择

    Processing table
    简介
    Remarks
    安全
    购买 / 样片
    器件号
    RTK9744L23S01000BE
    circle有效
    立即购买
    		RZ/G2L Evaluation Board Kit None
    RTK9744L27S01000BE
    circle有效
    		 Renesas Evaluation Board Kit for RZ/G2L (Secure Type) Device: R9A07G044L27GBG Supported
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
