特性
- 电源电压：3.3V±0.3V 或 5.0V±0.5V
- 符合 AEC-Q100 0 级标准（-40°C 至 +160°C）
- 符合 ISO 26262 标准，满足最高 ASIL-D 的 FuSa 要求
- 输出接口：模拟 12 位、PWM 14 位、SENT 14 位、I2C 14 位
- 单 IC 支持同轴/离轴旋转运动以及直线/弧形运动检测
- 自动增益控制 (AGC)，可补偿气隙变化
- 自动校准和 16 点线性化，可提高精度
- 过压 ±18V、反极性 ±18V、ESD 和短路保护功能
- 片上故障诊断
- 外部辅助传感器输入
- 使用 瑞萨电感式位置传感器线圈优化器 工具进行完全可定制的传感元件设计

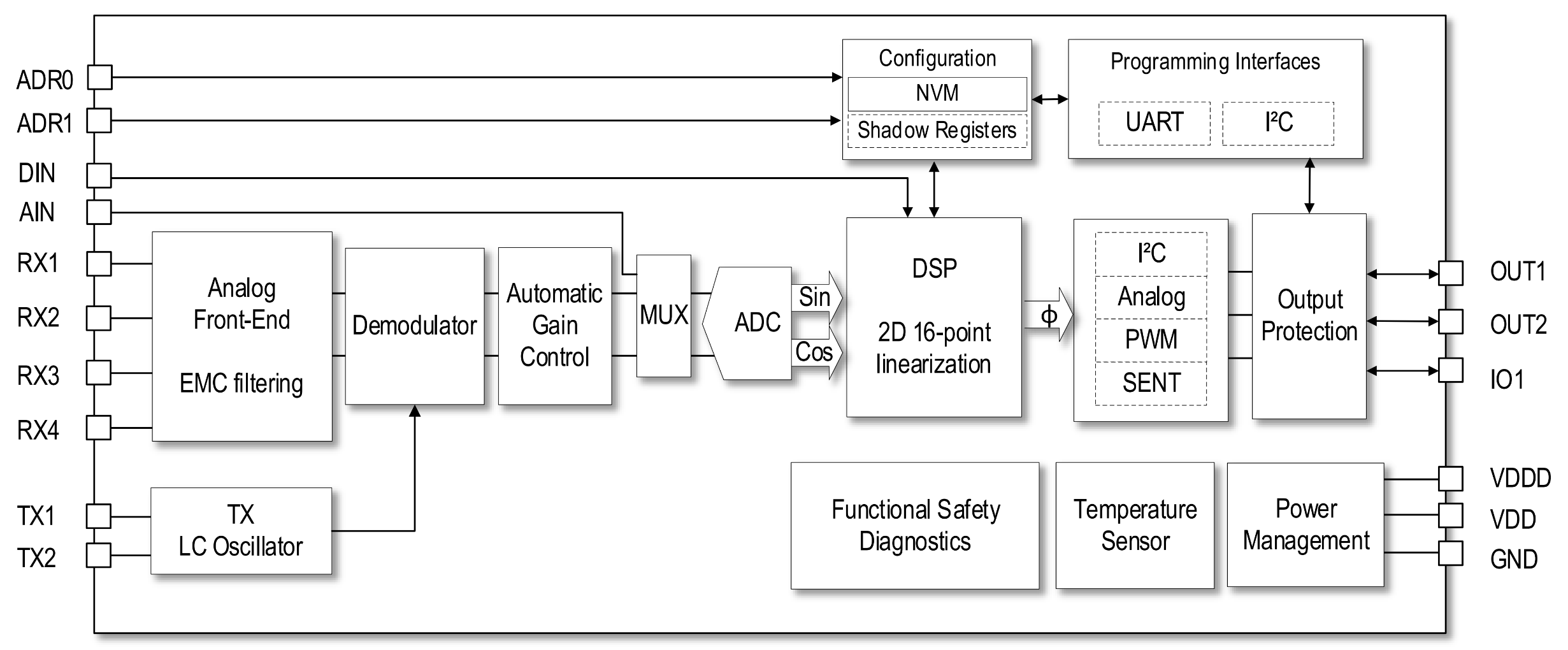

描述
RAA2P4500 是一款无磁电感式位置传感器 IC，专为汽车应用场景中的绝对旋转、线性或圆弧位置传感而设计。 该器件以电涡流效应为工作原理，通过检测在一组线圈（由一根发射线圈和两根接收线圈组成）上方移动的简易金属目标的位置实现定位。
这种结构可实现精密准确的位置测量，非常适合踏板位置传感、换挡器检测及转向角监控等低速汽车系统。 其坚固耐用的无磁铁设计可确保在恶劣的汽车环境中实现可靠的性能；是更耐用且更高性价比的传感器方案。
产品参数
| 属性 | 值 |
|---|---|
| Function | Position Sensor |
| Resolution (bits) | 14 |
| Supply Voltage (V) | 3.3 - 5 |
| Interface | I2C, Analog, PWM, SENT |
| Temp. Range (°C) | -40 to 160°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TSSOP | 5.0 x 4.4 x 1.0 | 16 | 0.65 |
应用方框图
 | 换档器 配备 IPS 和 MCU 的智能换档器可实现精确、耐用和高效的控制。 |
其他应用
- 油门和制动踏板感应
- 换挡杆位置检测
- 油门位置传感器
- 热管理阀
- 驻车锁止执行器
- 液位传感
- 废气再循环 (EGR)
