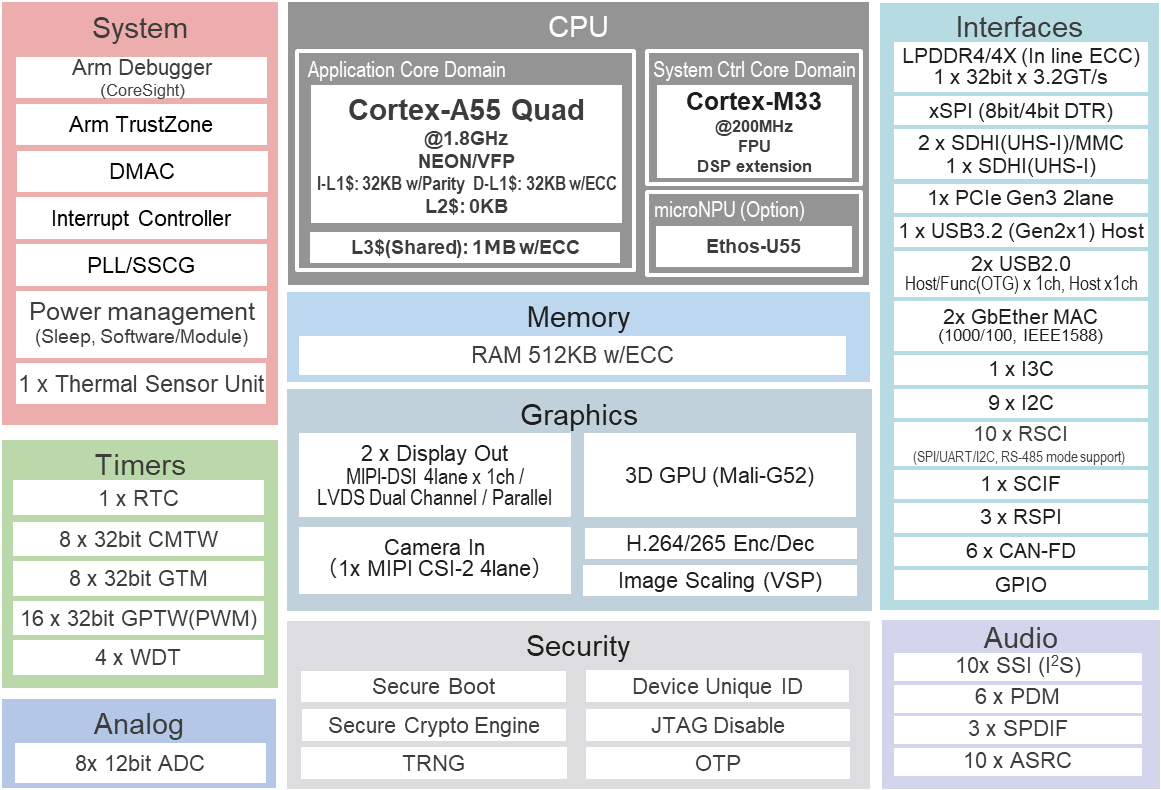

特性
- Cortex-A55（四核或双核）
- Cortex-M33
- 3D 图形加速引擎 (Arm Mali-G52)
- 视频编解码器 (H.264/H.265)
- 摄像头接口 (MIPI-CSI)
- 显示接口（MIPI-DSI 或 LVDS Dual 或 Parallel-IF）
- PCIe Gen3 2 通道
- USB 3.2 (Gen2) 主机
- USB2.0 接口 × 2、SD 接口 × 2
- CAN接口（CAN FD)
- 千兆以太网接口 × 2
- 内存错误检测/纠正（ECC）
- LPDDR4 或 LPDDR4X 内存接口
- FCBGA 封装（15mm x 15mm，21mm x 21mm）
描述
RZ/G3E 是一款集成了四核 CPU 和 NPU 的微处理器 (MPU)，改善了人机界面 (HMI) 应用的能效、可靠性和安全性。 RZ/G3E 提供丰富的 HMI 功能，包括图形引擎 (GPU)、视频编解码器、多屏幕全高清输出，以及用于边缘计算功能的神经处理单元 (NPU)。 除了主频高达 1.8GHz 的 Cortex-A55 四核可同时运行 HMI 和边缘计算功能外，RZ/G3E 还采用了 Cortex-M33 内核以实现低功耗运行。 两种不同内核的组合让用户能够打造高性能和低功耗的产品。
产品参数
| 属性 | 值 |
|---|---|
| CPU Architecture | Arm |
| Main CPU | Cortex-A55 x 2 + Cortex-M33 x 1, Cortex-A55 x 4 + Cortex-M33 x 1 |
| Program Memory (KB) | 0 |
| RAM (KB) | 512 |
| Carrier Type | Bulk (Tray), Full Carton (Tray) |
| Supply Voltage (V) | 3.14 - 3.46 |
| I/O Ports | 141 |
| NPU | No, Yes |
| DRAM I/F | LPDDR4-3200, LPDDR4X-3200 (32-bit) |
| 3D GPU | Arm Mali-G52 |
| Temp. Range (°C) | Tj = -40 to +125 |
| Operating Freq (Max) (MHz) | 1800 |
| Ethernet speed | 10M/100M/1G |
| Ethernet (ch) | 2 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 3 / 1 ) |
| USB HS (host ch/device ch) | ( 3 / 1 ) |
| USB SS (host ch/device ch) | ( 1 / 0 ) |
| PCI Express (generation and ch) | PCIe (Gen3.0 2Lane) x 1 ch |
| SCI or UART (ch) | 11 |
| SPI (ch) | 3 |
| I2C (#) | 9 |
| CAN (ch) | 6 |
| CAN-FD (ch) | 6 |
| Wireless | No |
| SDHI (ch) | 3 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 16 |
| 32-Bit Timer (ch) | 32 |
| 16-Bit Timer (ch) (#) | 0 |
| 8-Bit Timer (ch) | 0 |
| Standby operable timer | No |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 0 |
| 16-Bit A/D Converter (ch) | 0 |
| 14-Bit A/D Converter (ch) | 0 |
| 12-Bit A/D Converter (ch) | 8 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Graphics LCD Controller | No |
| MIPI Interfaces (DSI) (ch) | 1 |
| MIPI Interfaces (CSI) (ch) | 1 |
| Image Codec | H.264/H.265 |
| Segment LCD Controller | No |
| Security & Encryption | AES, RSA, ECC, SHA-1, SHA-224, SHA-256, GHASH, TRNG |
应用方框图
 | 数字耳镜 用于高分辨率内耳成像和诊断的数字耳镜系统。 |
 | 高端功能丰富的 HMI 平台 灵活的 HMI 平台，为显示分辨率、音频、扬声器等提供丰富的功能支持。 |
其他应用
- 工业 HMI
- 工业计算机
- 工业网关
- 办公打印机
- 医疗 HMI
- 智能零售
- 标牌
- 楼宇控制
- 家庭安防中枢
- 智能门铃
- 智能恒温器
- 家用患者监护仪
