特性
- 3个模拟比较器 （ACMP）
- 19 个组合功能宏单元
- 3个可选的 DFF/LATCH 或 2-bit LUT
- 1个可选的连续DFF/LATCH或3-bit LUT
- 4个可选的 DFF/LATCH 或 3-bit LUT
- 1 个可选管道延迟(Pipe Delay)或 3-bit LUT
- 1 个可选可编程函数发生器(PGEN)或 2-bit LUT
- 5 个 8 位延迟/计数器(8-bit CNT/DLY)或 3-bit LUT
- 2 个 16 位延迟/计数器(16-bit CNT/DLY)或 4-bit LUT
- 2 个带边缘检测器的去毛刺滤波器(FILTER or EDGE DET)
- 串行通信：符合 I2C 协议
- 管道延迟 – 16 级/3 输出（组合功能宏单元的一部分）
- 可编程延迟
- 两个振荡器 (OSC)
- 可配置 25kHz 或 2MHz振荡器
- 25 MHz 振荡器
- 上电复位 （POR）
- 5 字节 RAM + OTP 用户内存
- 可通过 I2C 读取和写的 RAM 内存空间
- 从 OTP 传输的用户定义初始值
- 逻辑和混合信号电路
- 高度灵活的宏单元
- 回读保护 (Read Lock)
- 电源：1.8V （± 5%） 至 5.0V （± 10%） VDD
- 环境工作温度范围：-40°C 至 +85°C
- 符合 RoHS 标准/无卤素
- 可用封装：14引脚STQFN：2.0mm x 2.2mm x 0.55mm，0.4mm间距

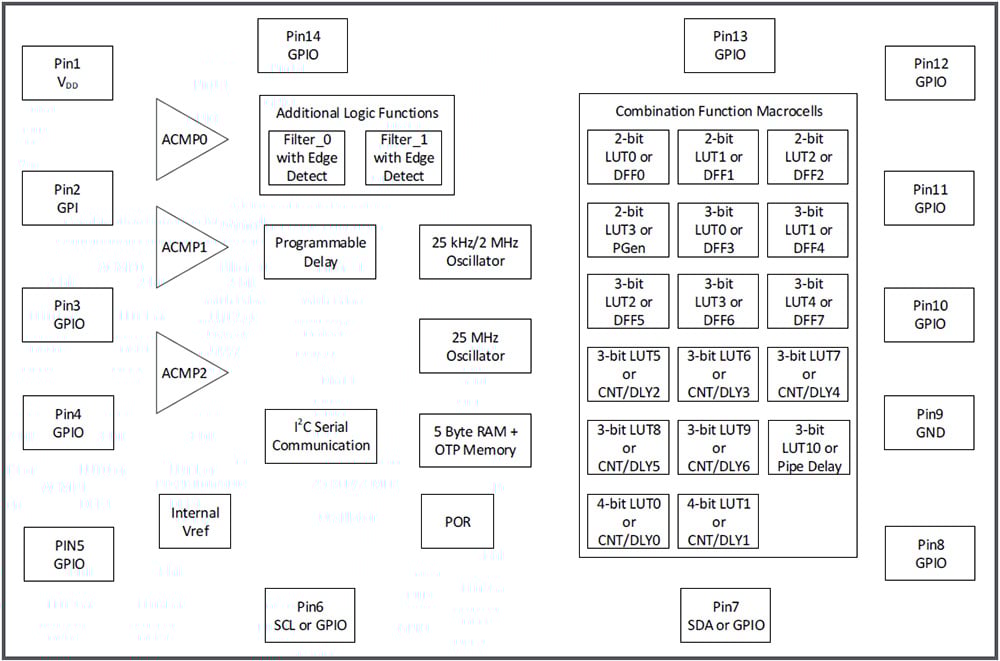

描述
该SLG46540V为常用的混合信号功能提供了一个小型、低功耗的组件。 用户通过对一次性非易失性存储器 （NVM） 进行编程来配置SLG46540V的互连逻辑、I/O 引脚和宏单元，从而创建电路设计。 这款高灵活性的器件能在超小尺寸、超低功耗的单个集成电路中实现丰富多样的混合信号功能设计。
产品参数
| 属性 | 值 |
|---|---|
| GPIOs (#) | 12 |
| ACMP Channels (#) | 3 |
| CNT/DLY (Max) (#) | 7 |
| LUTs (Max) (#) | 17 |
| DFF (Max) (#) | 8 |
| Pipe Delay | 16 stage |
| # of Programable Delays (#) | 1 |
| Oscillator Type | Conf. OSC, RC OSC |
| Interface | I2C |
| Memory Type | OTP |
| Temp. Range (°C) | -40 to +85°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| STQFN | 2.0 x 2.2 | 14 |

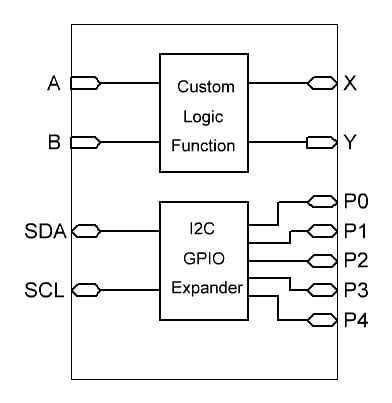

应用
- 户外电子产品
- 工厂自动化
- 服务器和网络设备
- 充电器
