简介

SLG47910V ForgeFPGA 为常见的 FPGA 应用提供了小型、低功耗组件。 使用该器件,通过对一次性可编程 (OTP) 非易失性存储器 (NVM) 进行编程来配置连接逻辑、IO 引脚和SLG47910V的宏单元,从而创建电路设计。 这种高度多功能的器件允许在非常小的低功耗集成电路中设计各种 FPGA 应用。

该器件正在彻底改变低密度 FPGA 领域。 通过将强大且分类良好的功能集与低功耗、低价格和免费、易于使用的开发软件相结合,SLG47910V ForgeFPGA 为任何人和所有人打开了低密度 FPGA 开发的大门。

优势

  • 超低功耗,适用于要求最苛刻的可穿戴设备和功耗受限的应用
  • 細小的封装尺寸提供极佳的设计灵活性
  • 利用先进的 6 路输入 2 路输出查找表 (LUT) 结构,可提升高使用量设计的效率
  • 低廉的价格,为各种规模的客户打开了低密度FPGA市场

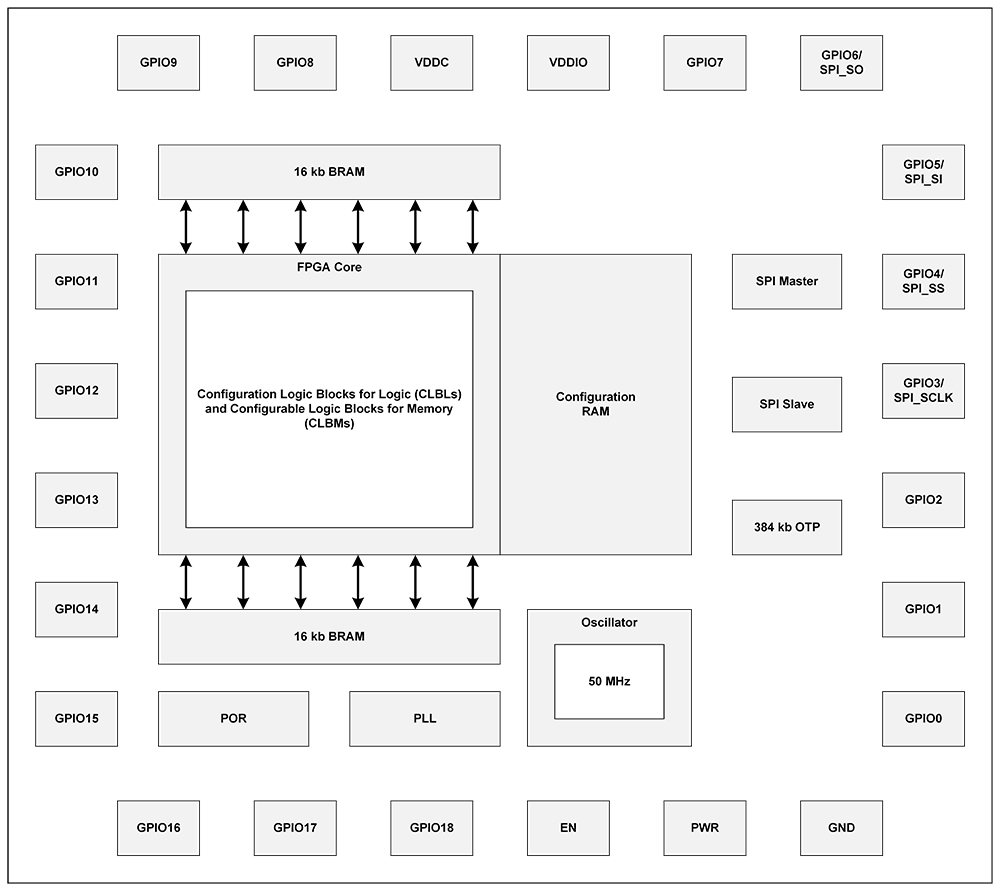

特性

  • 密集的可配置逻辑阵列
    • 1120 个 6 输入、2 输出 LUT
    • 1120 D-触发器 (DFF)
    • 5kb 分布式内存
    • 32kb块随机存取存储器(BRAM)
    • 可通过 NVM 和/或 SPI 接口进行配置
  • 50MHz片上振荡器
  • 锁相环 (PLL)
    • 来自外部电源或内部 50MHz 振荡器的输入
  • 电源
    • VDDIO:1.71V 至 2.75V
    • VDDC:1.1V ± 10%
  • 上电复位 (POR)
  • GPIO计数
    • 19 个 GPIO,采用 QFN 封装
  • 比特流安全特性
    • 循环冗余校验 (CRC) - 仅限 OTP 配置
  • 工作温度范围:-40 °C 至 +85 °C
  • 符合 RoHS 标准/无卤素
  • 可用封装
    • 24 引脚 QFN 封装:3.0mm x 3.0mm,0.4mm 间距

产品对比

应用

  • 传感器数据聚合和流水线
  • 协议转换
  • 胶合逻辑和边缘处理
  • 先进电源排序
  • 消费电子产品
  • 数据通信设备
  • 笔记本电脑和平板电脑
