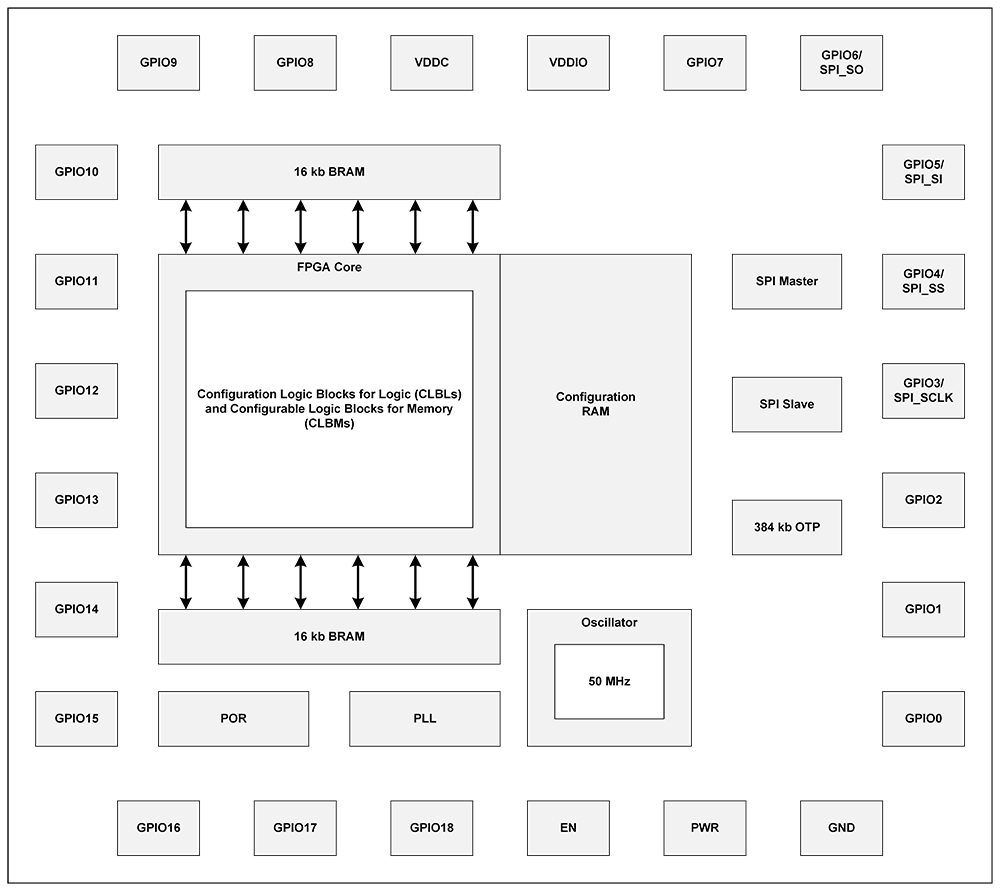

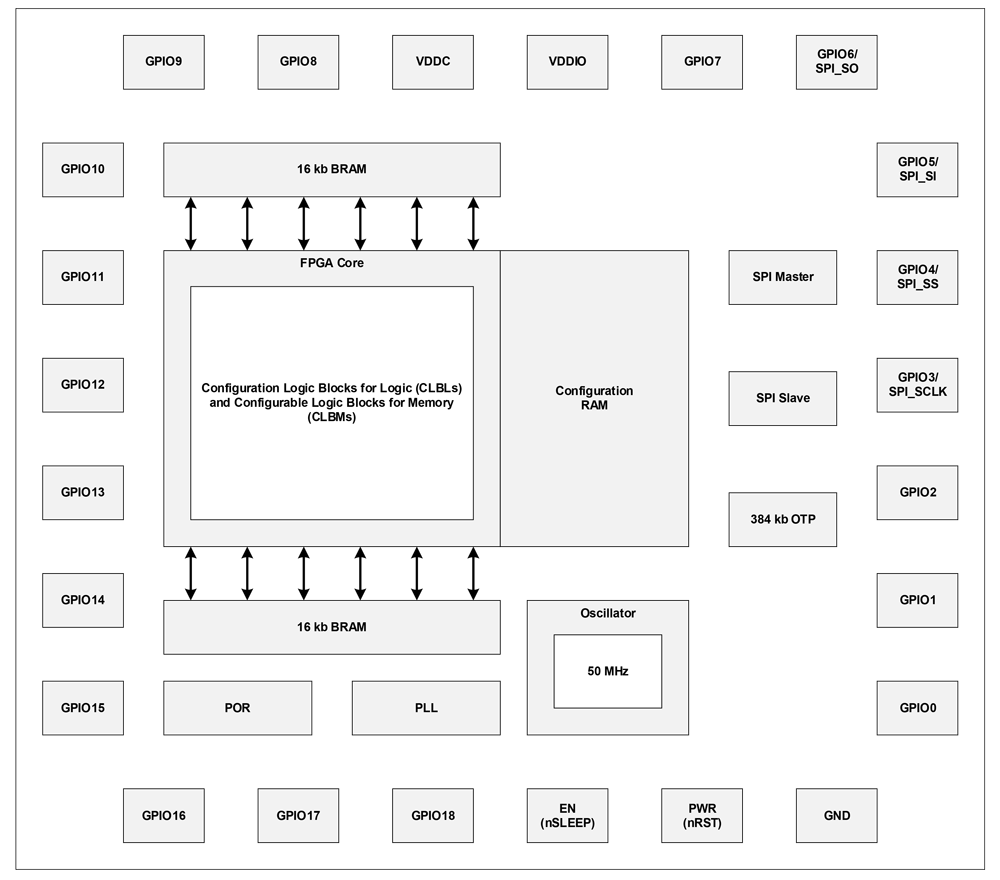

特性
- 密集的可配置逻辑阵列
- 1120 个 6 输入、2 输出 LUT
- 1120 D-触发器 （DFF）
- 5kb 分布式内存
- 32kb块随机存取存储器（BRAM）
- 可通过 NVM 和/或 SPI 接口进行配置
- 50MHz片上振荡器
- 锁相环 （PLL）
- 来自外部电源或内部 50MHz 振荡器的输入
- 电源
- VDDIO：1.71V 至 3.465V
- VDDC：1.1V ± 5%
- 上电复位 （POR）
- GPIO计数
- 19 个 GPIO，采用 QFN 封装
- 比特流安全特性
- 循环冗余校验 （CRC） - 仅限 OTP 配置
- 工作温度范围：-40 °C 至 +85 °C
- 符合 RoHS 标准/无卤素
- 可用封装
- 24 引脚 QFN 封装：3.0mm x 3.0mm，0.4mm 间距
描述
SLG47910V ForgeFPGA 为常见的 FPGA 应用提供了小型、低功耗组件。 使用该器件，通过对一次性可编程 （OTP） 非易失性存储器 （NVM） 进行编程来配置连接逻辑、IO 引脚和SLG47910V的宏单元，从而创建电路设计。 这种高度多功能的器件允许在非常小的低功耗集成电路中设计各种 FPGA 应用。
该器件正在彻底改变低密度 FPGA 领域。 通过将强大且分类良好的功能集与低功耗、低价格和免费、易于使用的开发软件相结合，SLG47910V ForgeFPGA 为任何人和所有人打开了低密度 FPGA 开发的大门。
优势
- 超低功耗，适用于要求最苛刻的可穿戴设备和功耗受限的应用
- 細小的封装尺寸提供极佳的设计灵活性
- 利用先进的 6 路输入 2 路输出查找表 （LUT） 结构，可提升高使用量设计的效率
- 低廉的价格，为各种规模的客户打开了低密度FPGA市场
产品参数
| 属性 | 值 |
|---|---|
| GPIOs (#) | 19 |
| Look-up Table (LUTs) | 1120 |
| On-chip Oscillator Freq. | 50MHz |
| PLLs | 1 |
| Temp. Range (°C) | -40 to +85°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| STQFN24 | 3.0 x 3.0 x 0.55 | 24 |
应用方框图
 | 智能无线挂钟 小型且低成本的时钟设计，具有数字平滑过渡和自动亮度调节功能。 |
其他应用
- 传感器数据聚合和流水线
- 协议转换
- 胶合逻辑和边缘处理
- 先进电源排序
- 消费电子产品
- 数据通信设备
- 笔记本电脑和平板电脑
