描述

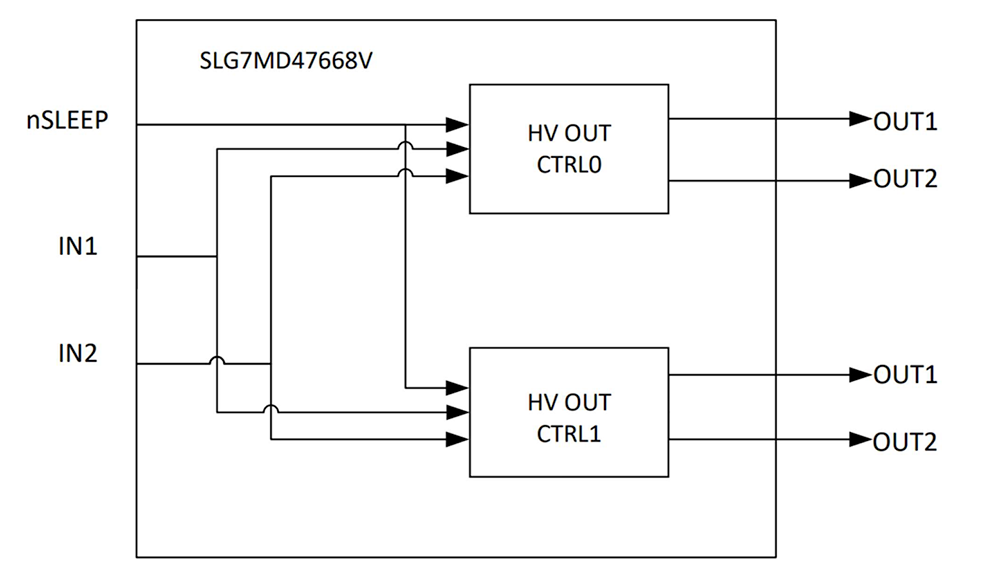

SLG7MD47668 是一款紧凑、高效的集成解决方案，专为低压和电池供电的电机控制应用而设计。 它集成了驱动器 FET 和 FET 控制电路，以减少电机驱动器系统中的元件数量，是非常适合尺寸和功率效率至关重要的小型设备。 SLG7MD47668 具有用于精确控制的脉宽调制 （PWM） 接口和用于最大限度地降低能耗的低功耗睡眠模式，以便提供可靠的性能。 主要保护功能包括欠压锁定、过流保护和热关断，确保在要求苛刻的应用中安全高效地运行。
产品参数
| 属性 | 值 |
|---|---|
| Topology | Push-Pull |
| VS (Min) (V) | 3 |
| VS (Max) (V) | 13.2 |
| Peak Output Current IPK (A) | 4 |
| Sleep/Reset Mode Current (µA) | 26 |
| Control Mode | IN-IN |
| Interface | Hardware (GPIO) |
| Key Features | 3A RMS per two full bridge connected in parallel, Undervoltage lockout, Thermal shutdown, Overcurrent protection |
| Package Area (mm²) | 6 |
| Qualification Level | Industrial |
| Temp. Range (°C) | -40 to +85°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| STQFN | 2.0 x 3.0 x 0.55 | 20 |
应用
- 相机
- DSLR 镜头
- 玩具
- 机器人
- 医疗设备
- 电机控制
