概览
描述
EK-RA8D2 评估套件旨在用户能够轻松评估 RA8D2 MCU 功能，并使用瑞萨电子的灵活配置软件包 （FSP） 和 e2 studio IDE 开发嵌入式系统应用程序。 用户可以利用丰富的板载功能和选择流行的生态系统附加组件来实现广泛的应用，包括视觉 AI 和高端 HMI 应用。 为用户提供了一套示例项目包可供下载，能快速评估关键外设性能，从而加速概念验证开发进程。

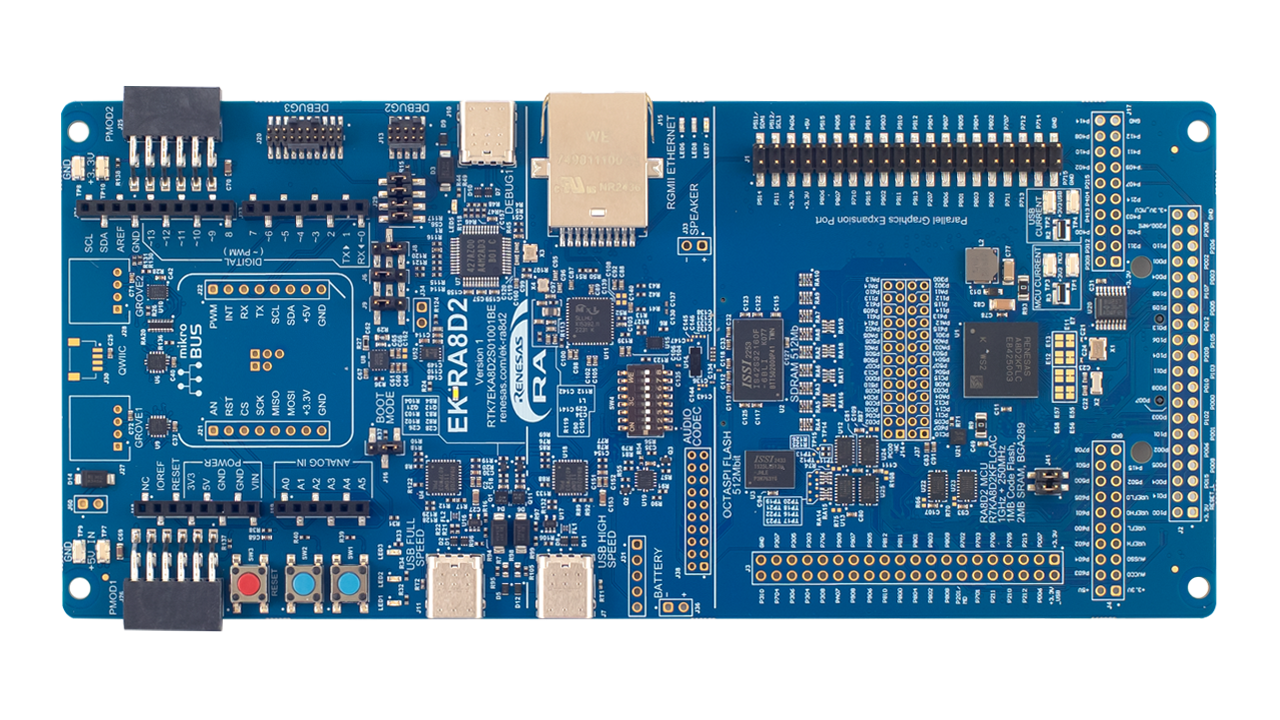

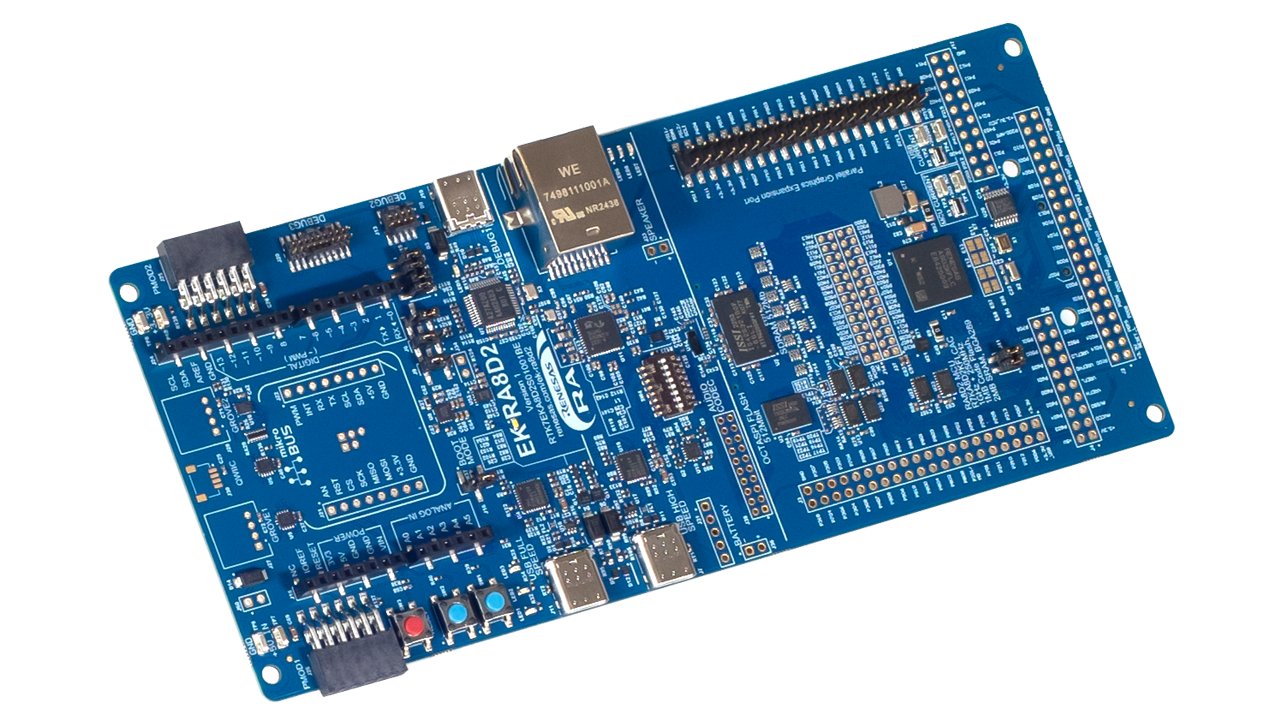

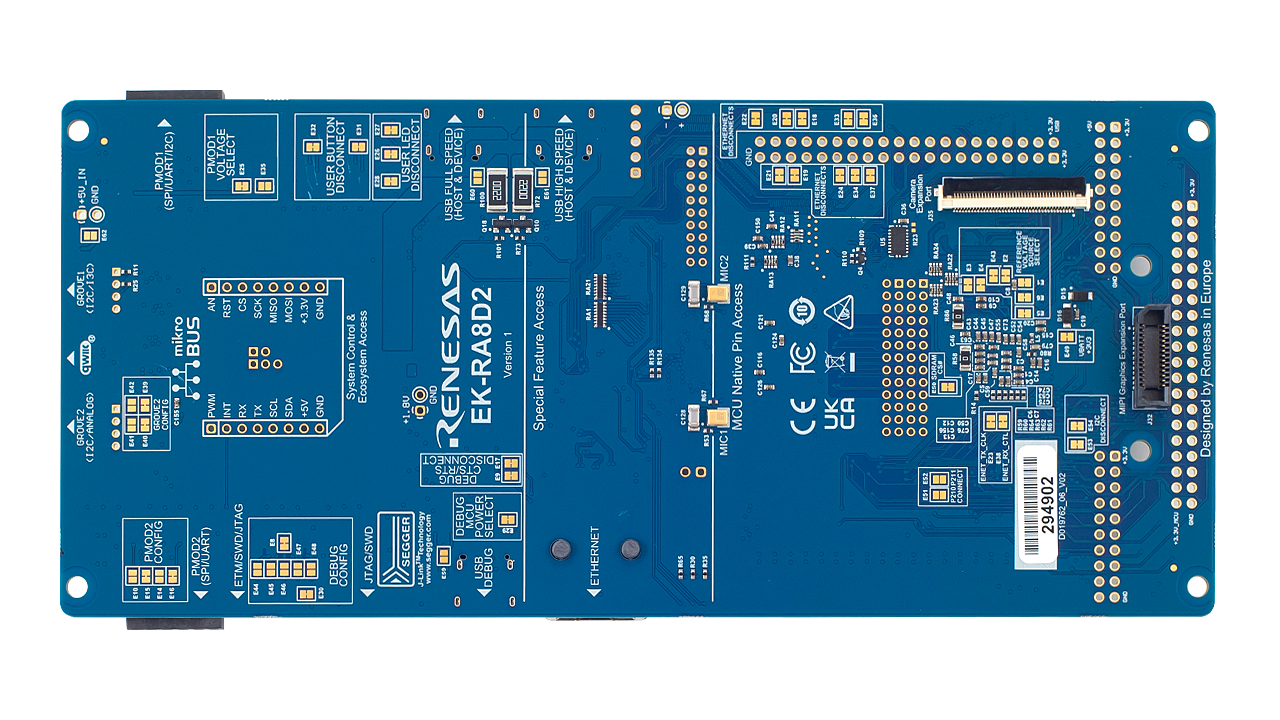

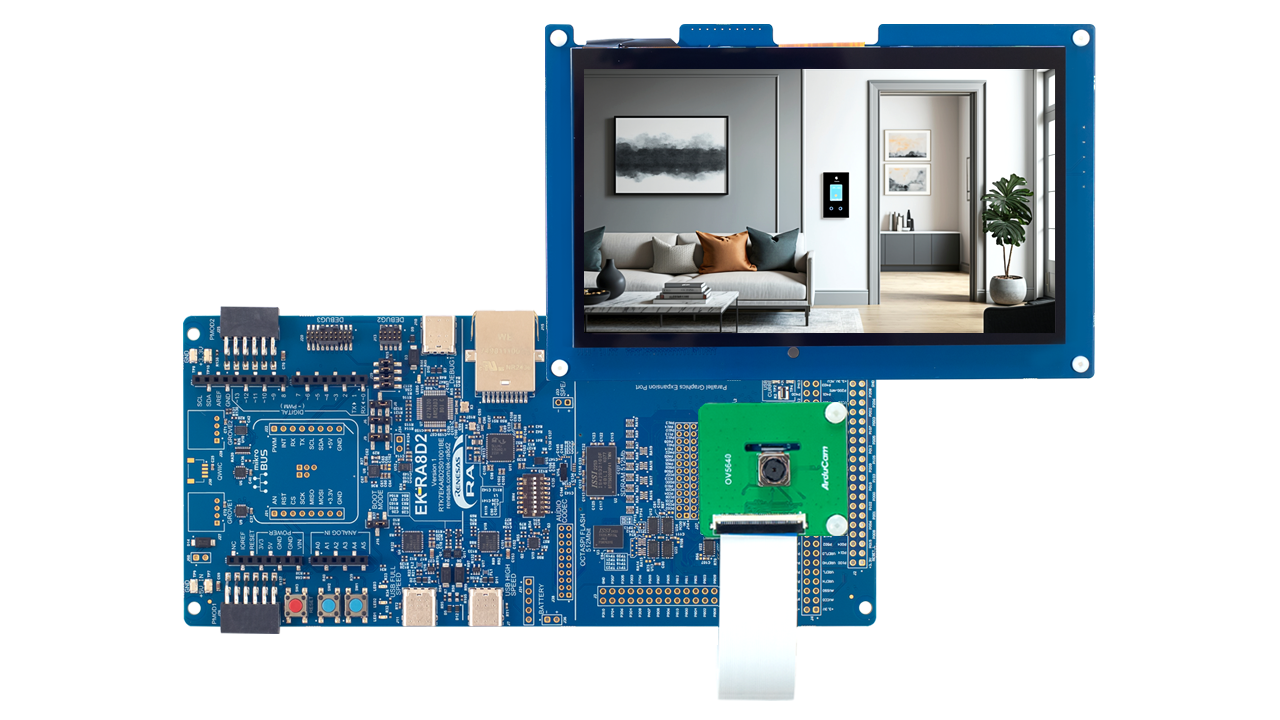

该套件包含一个 7.0 英寸、1024x600 并行接口 LCD 板和一个 5百万像素摄像头模块。 套件中预装了展示 RA8D2 卓越性能的演示。 将 LCD 板和摄像头模块与 EK-RA8D2 板相结合，可实现快速显示和视觉开发。
特性
- MCU 原生引脚连接区
- R7KA8D2KFLCAC MCU
- 1GHz，Arm® Cortex-M85® 内核
- 250MHz，Arm Cortex-M33 内核
- 1MB MRAM、2MB ECC SRAM
- 289 引脚，BGA 封装，12mm x 12mm x 1.38mm，0.65mm 间距
- 通过 2 个 20 引脚和 2 个 40 引脚排针（未安装）进行原生引脚访问
- 摄像头扩展端口
- 2 通道 MIPI 图形扩展端口
- 并行图形扩展端口
- MCU 和 USB 电流测量点
- 特定功能访问区
- 以太网（RGMII 接口）
- USB 高速主机和设备模式
- 64MB 外部 Octo-SPI 闪存
- 64MB SDRAM
- PDM MEMS 麦克风
- 带扬声器输出连接的音频编解码器
- 生态系统和系统控制访问区
- USB 全速主机和设备功能
- 四个 5V 输入源
- USB（调试，全速，高速）
- 外部供电
- SEGGER J-Link™ 板载编程器和调试器
- 调试模式
- 板载 SEGGER J-Link 调试（SWD 和 JTAG）
- 调试输入 (ETM、SWD、SWO 和 JTAG)
- 调试输出 (SWD、SWO 和 JTAG)
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- MikroElektronika™ mikroBUS 连接器
- SparkFun® Qwiic® 连接器 *未安装
- 两个 SeeedGrove® 系统（I2C 和模拟）连接器 *未安装
- 两个 Digilent Pmod™（SPI/UART/I2C） 连接器
- Arduino™（Uno R3）连接器
- MCU 启动配置跳线
- 并行显卡扩展板
- 1024x600 像素 7.0 英寸背光 TFT 显示屏
- 24位RGB接口
- 电容式触摸覆盖层
- 摄像头扩展板
- Arducam CMOS OV5640 成品摄像头模块
- ¼ 英寸 500 万像素图像传感器
- QXSGA（2592x1944 像素）分辨率下高达 15fps
- 套件内容：EK-RA8D2 板、并行图形扩展板、相机扩展板、相机 FFC 电缆和安装硬件
