特性
- 1GHz Arm® Cortex®-M85 内核（支持 Helium™ 矢量扩展技术）
- 250MHz Cortex-M33 内核
- 0.5/1MB MRAM 与 4/8MB 闪存
- 2MB SRAM（包括 TCM）；64KB 缓存
- 并行和 MIPI CSI-2 摄像头接口
- I2S 和 PDM 接口
- 支持RGB 和 MIPI-DSI 接口的 GLCDC
- 2D 绘图引擎
- 224、289 和 303 引脚 BGA 封装
- 32 位高分辨率和超低功耗定时器
- 瑞萨电子安全 IP、TrustZone、防篡改保护功能
- 具备一级引导程序不可变存储机制的安全启动功能
- 16 位 ADC、12 位 DAC、HS 比较器
- 千兆以太网、TSN 交换机、USB2.0 HS/FS、CAN-FD 接口
- SDHI、SPI、I3C、I2C 串行接口
- 32 位外部存储器接口 (CS/SDRAM)
- 符合 xSPI 规范的 Octal SPI，支持 XIP 与 DOTF
描述
瑞萨电子 RA8D2 系列包括支持图形处理功能的 32 位单核和双核 MCU，集成了支持 Helium™ 矢量扩展技术的 1GHz Arm® Cortex®-M85 和 250MHz Cortex-M33 内核。 此 MCU 提供超过 7300 CoreMark 跑分的出色性能和卓越的图形显示能力，可驱动高达 1280*800 分辨率 TFT-LCD 显示屏并支持视觉 AI 应用场景。
RA8D2 MCU 通过整合高性能内核与大型片上存储器、多个高吞吐量存储器接口以及丰富的图形外设（支持并行 RGB 和 MIPI DSI 接口的高分辨率 LCD 控制器、2D 绘图引擎、16 位并行 CEU 和 MIPI CSI-2 摄像头接口），可满足图形/HMI 和 AI 应用场景的严苛需求。 该系列器件采用先进的 22nm ULL TSMC 工艺制造，在保持高性能的同时，不仅显著降低了运行电流，更集成了多项旨在降低整体功耗的节能技术。 RA8D2 MCU 提供 224、289 和 303 BGA 封装选项。 该芯片内置类似 Secure Element 的功能，搭配全新加密安全 IP、安全启动、不可变存储和防篡改保护功能，能够为消费级与物联网应用场景提供真正可靠的安全保障。
RA8D2 MCU 由灵活软件包 (FSP) 和一整套软硬件开发工具提供全面支持。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | Arm Cortex-M85 |
| Program Memory (KB) | 1024 |
| RAM (KB) | 2048 |
| Carrier Type | Bulk (Tray) |
| Supply Voltage (V) | 1.62 |
| I/O Ports | 142, 199 |
| DRAM I/F | SDRAM |
| Temp. Range (°C) | Tj = 0 to +95 |
| Operating Freq (Max) (MHz) | 1000 |
| Ethernet speed | 10M/100M/1G |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 1 / 1 ) |
| USB HS (host ch/device ch) | ( 1 / 1 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 9, 10 |
| SPI (ch) | 2 |
| I2C (#) | 3 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 2 |
| Wireless | No |
| SDHI (ch) | 2 |
| High Resolution Output Timer | Yes |
| PWM Output (pin#) | 28 |
| 32-Bit Timer (ch) | 16 |
| 16-Bit Timer (ch) (#) | 0 |
| Standby operable timer | Yes |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 2 |
| 16-Bit A/D Converter (ch) | 12, 30 |
| 14-Bit A/D Converter (ch) | 0 |
| 12-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 2 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Image Codec | No |
| Segment LCD Controller | No |
| Security & Encryption | 128-bit Unique ID, TRNG, AES(128/192/256), CHA-CHA20, SHA2, SHA3, ECC, Ed25519, RSA-4K, HMAC, GHASH, Wrapped Keys, DLM, SPA/DPA Protection, Tamper Detection, Arm TrustZone |
产品对比
| RA8D2 | RA8M2 | |
| Main CPU | Arm Cortex-M85 | Arm Cortex-M85 |
| Operating Freq (Max) (MHz) | 1000 | 1000 |
| Graphics LCD Controller | RGB888 | No |
| MIPI Interfaces (DSI) (ch) | 1 | 0 |
| MIPI Interfaces (CSI) (ch) | 1 | 0 |
| 2D Drawing Engine | 1 | 0 |

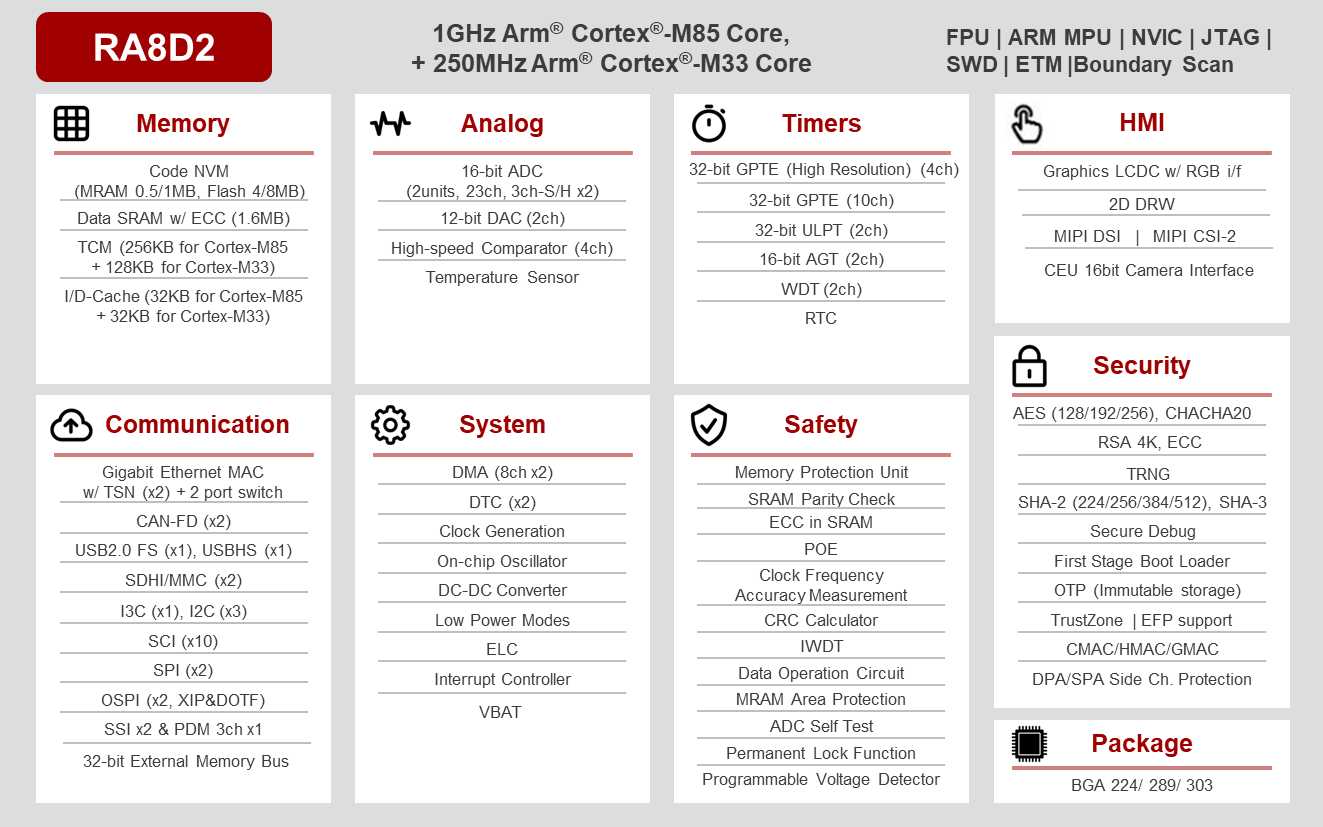

应用方框图
 | Bedside Monitor Scalable bedside monitoring platform for real‑time patient vitals and connected care. |
 | Ki 无线电源收发器系统（Tx） 具有 NFC、智能控制和可扩展设计的高效 Ki 无线电源收发器系统（Tx）。 |
 | Ki 无线电源接收器系统（Rx） 具有 NFC、智能控制和可扩展设计的高效 Ki 无线电源接收器系统（Rx）。 |
 | 高端功能丰富的 HMI 平台 灵活的 HMI 平台，为显示分辨率、音频、扬声器等提供丰富的功能支持。 |
其他应用
- 工业 HMI、机器视觉
- 可视门铃、安全摄像头
- 温控器、安全面板
- 打印机显示器、二维码阅读器
- 患者健康监护仪
- 人员检测、图像分类
