概览

EK-RA8P1 评估套件旨在用户能够轻松评估 RA8P1 MCU 功能，并使用瑞萨电子的灵活配置软件包（FSP）和 e² studio IDE 开发嵌入式系统应用程序。用户可以利用丰富的板载功能和选择常用的生态系统附加组件来实现广泛的应用程序，包括人工智能（AI）和物联网（IoT）。为用户提供了一套示例项目包可供下载，能快速评估关键外设性能，从而加速概念验证开发进程。

该套件包含一个 7.0 英寸、1024x600 并行接口 LCD 板和一个 5百万像素摄像头模块。套件中预装了展示 RA8P1 卓越性能的演示。将 LCD 板和摄像头模块与 EK-RA8P1 板相结合，以实现快速的语音、视觉和实时分析 AI 开发。

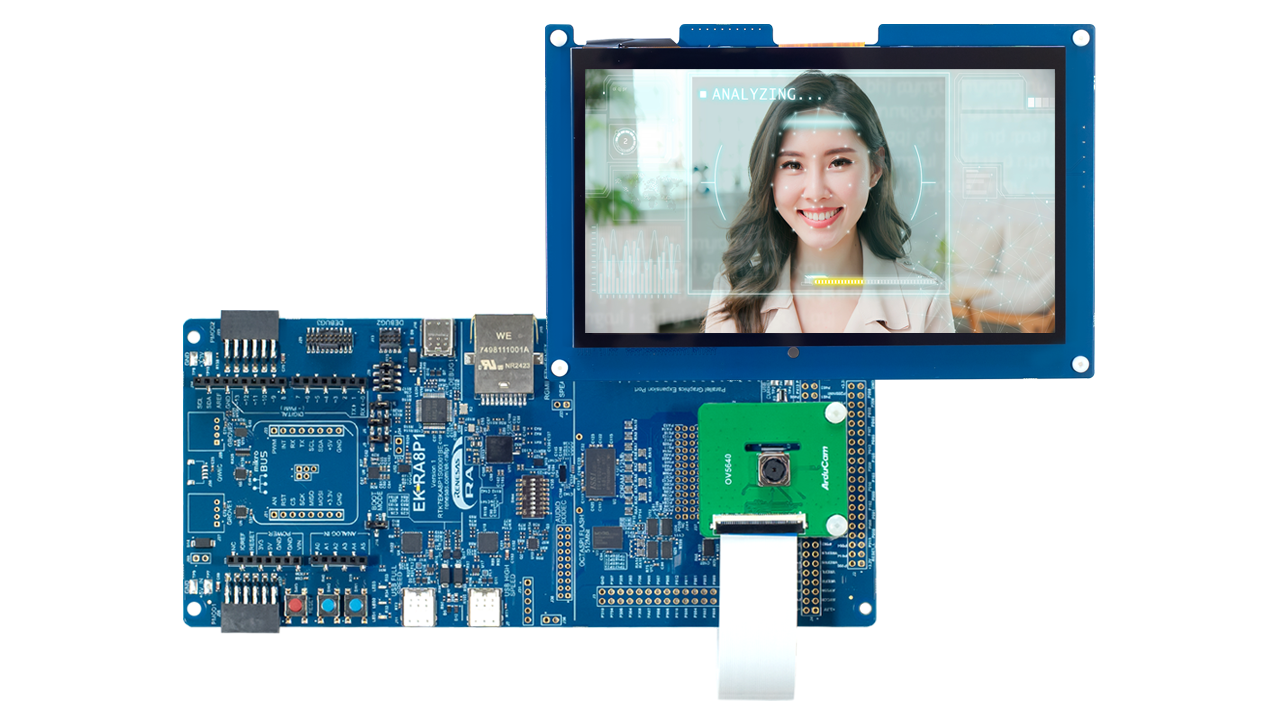

EK-RA8P1 Evaluation Board - LCD board and camera module attached

MCU 原生引脚连接区
- R7KA8P1KFLCAC MCU
  - 1GHz，Arm® Cortex-M85® 内核
  - 250MHz，Arm Cortex-M33 内核
  - 1MB MRAM、2MB ECC SRAM
  - 289 引脚，BGA 封装
- 通过 2 个 20 引脚和 2 个 40 引脚接头访问原生引脚
- 相机扩展连接器
- 2 通道 MIPI 显示连接器
- 并行图形显示接口连接器
- MCU 电流测量
特定功能访问区
- 以太网（RGMII）
- USB 高速主机和设备模式
- 64MB 外部 Octo-SPI 闪存
- 64MB SDRAM
- PDM MEMS 麦克风
- 带扬声器输出连接的音频编解码器
生态系统和系统控制访问区
- USB 全速主机和设备
- 多重 5V 输入源
  - USB（调试，全速，高速）　
  - 外部供电
- SEGGER J-Link™ 板载编程器和调试器
- 调试模式
  - 板载调试器 (SWD 和 JTAG)
  - 外接调试器 (ETM、SWD、SWO 和 JTAG)
  - 板载调试器输出 (SWD、SWO 和 JTAG)
- 用户 LED 灯和按钮
  - 三色用户 LED 指示灯（红色、蓝色、绿色）
  - 显示调节电源可用性的电源 LED 指示灯（白色）
  - 显示调试连接的调试 LED 指示灯（黄色）
  - 两个用户按钮
  - 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
  - MikroElektronika™ mikroBUS 连接器
  - SparkFun® Qwiic® 连接器 *未安装
  - 两个 SeeedGrove® 系统（I²C 和模拟）连接器 *未安装
  - 两个 Digilent Pmod™（SPI/UART/I²C）连接器
  - Arduino™（Uno R3）连接器
- MCU 启动配置跳线
MIPI 图形扩展板
- 7.0 英寸背光 TFT 显示屏，1870 万种显示颜色
- 1024x600 像素分辨率
- 电容式触摸覆盖层 (I²C)
摄像头扩展板
- Arducam CMOS OV5640 成品摄像头模块
- ¼ 英寸 500 万像素图像传感器
- QXSGA（2592x1944 像素）分辨率下高达 15fps
套件内容：EK-RA8P1 板、MIPI 图形扩展板、相机扩展板、USB 设备电缆（TypeC 到 TypeC、TypeA 到 TypeC、TypeA-to-TypeC 母头）、以太网跳线、相机 FFC 电缆和安装硬件

设计和开发

软件下载


类型	文档标题	日期
软件和工具 - 软件	Asset Movement Detection for EK-RA8P1 - Demo project 登录后下载 ZIP 38 KB 相关文件：快速入门指南	2025年7月1日
软件和工具 - 软件	Baby Cry Detection for EK-RA8P1 - Demo project 登录后下载 ZIP 71 KB 相关文件：快速入门指南	2025年7月1日
软件和工具 - 软件	Glass Break Detection for EK-RA8P1 - Demo project 登录后下载 ZIP 38 KB 相关文件：快速入门指南	2025年7月1日
3 项目

样例程序

筛选
类型	文档标题文档标题	日期日期日期
示例代码	EK-RA8P1 Example Project Bundle 登录后下载 ZIP 49.54 MB 相关文件：应用说明示例代码	2025年8月2日
示例代码	Quick-Start Example Project for EK-RA8P1 登录后下载 ZIP 3.75 MB 相关文件：应用说明示例代码	2025年8月2日
示例代码	Building a Vision AI Application using the RA8P1 MCU with Ethos-U55 NPU 登录后下载 ZIP 23.17 MB 相关文件：应用说明	2025年7月15日
示例代码	Developing with RA8 Dual Core MCU 登录后下载 ZIP 3.78 MB 相关文件：应用说明	2025年6月30日
示例代码	Injecting Plaintext User Keys 登录后下载 ZIP 3.34 MB 相关文件：应用说明	2025年6月27日
5 项目

ECAD 模块

点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。

扩展 ECAD 模块

支持

支持社区

在线询问瑞萨电子工程社群的技术人员，快速获得技术支持。

获取支持

常见问题

浏览我们的知识库，了解常见问题的解答。

浏览常见问题解答

提交工单

需要咨询技术性问题或提供非公开信息吗？

提交工单

Renesas Academy

轻松根据您的需求获取瑞萨产品的全面培训。

查看培训课程

视频和培训

Take the guesswork out of your innovation experience by following a systematic and methodical approach to start developing with Renesas Advanced microcontrollers kits. It allows for a structured and orderly exploration of resources that you can utilize to create smart IoT and embedded products.

Learn how the Renesas Robust Unified Heterogenous Model Integration (RUHMI) Framework simplifies AI model integration. This tool combines an embedded AI compiler with e² studio to quickly generate optimized models for Renesas embedded processors, making it ideal for both beginners and experts.

Related Resources

其他视频

Find All RA Family Videos

新闻和博客

新闻

2025年7月1日

瑞萨电子推出搭载AI加速功能的1GHz微控制器，树立MCU性能新标杆

博客

2022年1月28日

Develop Faster Using Example Projects for RA MCU Innovation Kits for IoT

博客

2022年1月28日

Quickly Programming RA MCU Innovation Kits for IoT

博客

2021年11月18日

Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications

博客

2021年11月11日

Beginning to Innovate Has Never Been Easier

证书

EK-RA8P1 满足以下认证/标准要求。请参阅 EK-RA8P1 用户手册，了解免责声明、注意事项和有关认证的更多详细信息。

EMC/EMI 标准

FCC 公告（A 类）– 第 15 部分
符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
CE A 类（EMC 指令 2004/108/EEC）
UKCA A 级（EMC）
符合台湾 13438，C6357，A 类限值
澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类

材料选择、废弃物、循环利用以及废弃标准

欧盟 RoHS
WEEE
中国 SJ/T 113642014，10 年环境保护使用期限

安全标准

UL 94V-0
