概览
描述

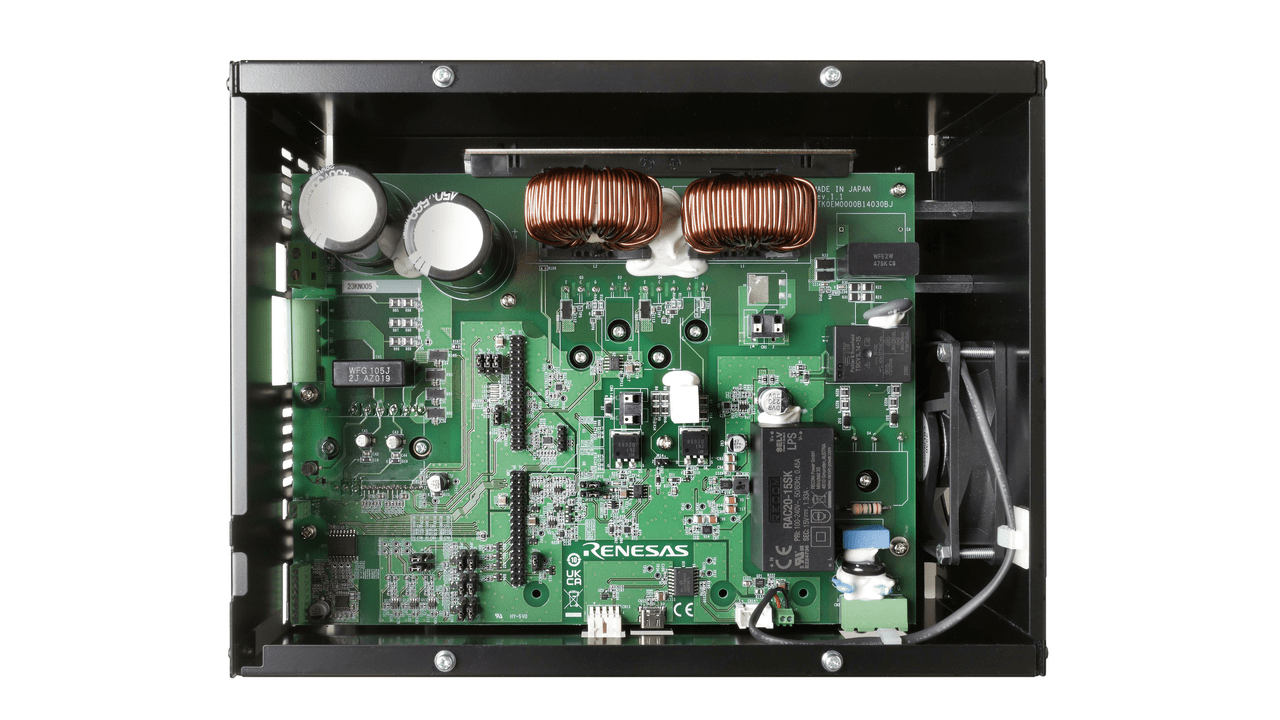

这是一款逆变器板，使用高压（100V/200V）BLDC/感应电机便可轻松评估电机控制。 与兼容的 CPU 板结合使用，便可立即开始评估电机控制。
支持的CPU板：MCB-RA6T2（P/N：RTK0EMA270C00000BJ）
支持的通信板：MC-COM（P/N：RTK0EMXC90S00000BJ）
特性
- 支持过流检测、过压保护、过温检测。
- 配备 PFC 控制电路
- 支持全球输入电源电压范围（AC100-240V 50/60Hz 或 DC141-390V）
- 支持整个速度范围内的无传感器矢量控制
- 增强高压区域和用户接口区域之间的隔离
- 支持 1/3 分流电流检测
- 支持霍尔传感器和编码器信号输入，并已强化隔离
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 开发工具 | PDF 1.71 MB 日本語 | |
| 应用说明 | PDF 3.86 MB 日本語 | |
| 应用说明 | PDF 3.58 MB 日本語 | |
| 原理图 | ZIP 653 KB | |
4 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Renesas Motor Workbench Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
|
Solution Toolkit | 瑞萨电子 |
1 item
|
||
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 |
[Software=RA Flexible Software Package|v5.0.0],[Toolchains=GNU Arm Embedded|v12.2.1.arm-12-mpacbti-34]
ZIP
16.78 MB
日本語
应用:
电机驱动和机器人
Compiler:
GNU ARM Embedded
Function:
Application Example
IDE:
e2 studio
|
|
| 示例代码 |
[Software=RA Flexible Software Package|v5.4],[Toolchains=GNU Arm Embedded|13.2.Rel1]
ZIP
8.80 MB
日本語
应用:
工业
Compiler:
GNU ARM Embedded
Function:
Application Example
IDE:
e2 studio
|
|
2 items
|
||
相关评估板和套件
开发
MCK-RA6T2
有效
Renesas Flexible Motor Control Kit for RA6T2 MCU Group
MCK-RA6T2 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。 通过使用本产品以及可从网站下载的样例程序和QE for Motor，即刻开始使用 RA6T2 进行电机控制评估。
开发
开发
MCB-RA6T2
有效
Renesas Flexible Motor Control CPU Board for RA6T2 MCU Group
本产品是一款配备 RA6T2 的 电机控制 CPU 板。 将 RA6T2 与支持的逆变器板结合使用，可轻松使用 RA6T2 控制电机。
使用支持的通信板，将 CPU 板与 PC 电气隔离，以安全地进行电机控制评估和调试。
支持的逆变器板（套件）
- MCI-LV-1（部件编号： RTK0EM0000S04020BJ）
- MCI-HV-1（部件编号： RTK0EM0000B14030BJ）
- MCI-HV-2-3PH（部件编号：...
Recommended Documents:
开发
MCI-HV-2-3PH
有效
Flexible Motor Control Inverter Board for Three-Phase BLDC/Induction Motor for Industrial Application, 200-240VAC 3PH Input
An inverter board that allows users to evaluate motor control using a high-voltage brushless DC (BLDC)/Induction motor at ease. By combining with a compatible CPU board, users can immediately start the evaluation of motor control.
This product supports only 3-phase AC200 - 240V 50Hz/60Hz of input...
Recommended Documents:
参考设计
Dual Motor Control with Interleaved PFC for Air Conditioner Outdoor Unit Reference Design
Renesas' Air Conditioner Outdoor Unit (ODU) reference design is a total solution for controlling outdoor air conditioning units. It is used in combination with the MCI-HV-AC which is AC200V high-voltage inverter board, communication board, and peripheral devices. It is capable of evaluating and...
Recommended Documents:
