概览
描述

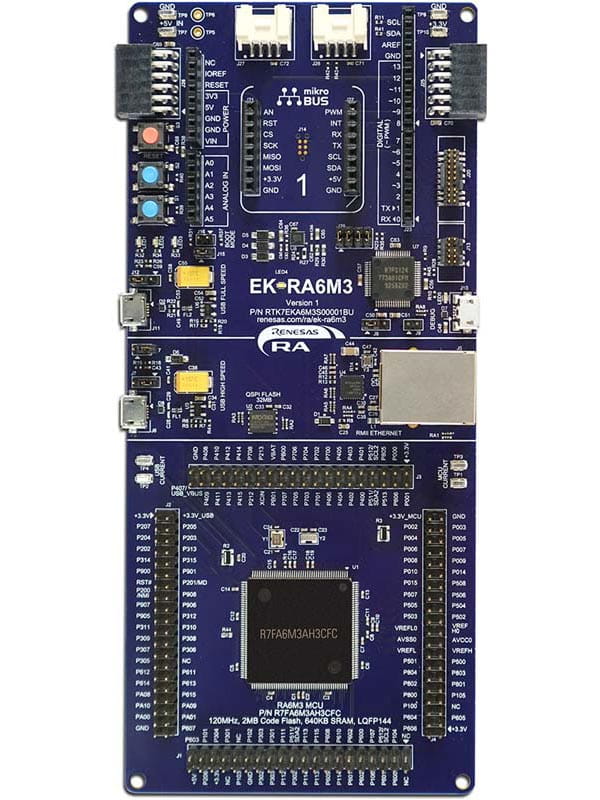

EK-RA6M3 评估套件可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对 RA6M3 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA6M3 已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过调试 USB 端口 (J10) 启动 EK-RA6M3 板。白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将开始运行，红色、绿色和蓝色用户 LED 指示灯将开始闪烁。
- 请参见 EK-RA6M3 – Quick Start Guide (PDF)，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 请参见 EK-RA6M3 快速入门指南，了解导入、修改和构建快速入门示例项目的相关说明。
- 从其他众多的示例项目当中的一个开始（在“下载”页面中提供了示例项目） – 用户可从多个示例项目中进行选择，了解 RA6M3 MCU 群组的各种外围设备。这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。
构建自定义硬件
- 通过构建多功能原型开始 – 用户可对具备自选的数百种常用生态系统插件的 EK-RA6M3 板加以利用。
- 构建自定义硬件 – 用户可参考 EK-RA6M3v1 - Design Package (ZIP | English, 日本語)中提供的设计和制造信息来开发自定义硬件。
特性
- 特殊功能访问
- 以太网（RMII 和 PHY）
- USB 高速主机和设备
- 32MB 外部 QSPI 闪存
- MCU 本体引脚连接
- R7FA6M3AH3CFC MCU
- 120MHz，Arm Cortex®-M4 内核
- 2MB 代码闪存，640kB SRAM
- 176 引脚，LQFP 封装
- 通过 4x 40 阳引脚接头连接本体引脚
- MCU 和 USB 电流测量点
- 生态系统和系统控制访问
- USB 全速主机和设备
- 多重 5V 输入源
- USB（调试，全速，高速）
- 外部供电
- SEGGER J-LinkTM 板载编程器和调试器
- 调试模式
- 板载调试 (SWD) – J-Link
- 输出调试 (SWD) – J-Link
- 输入调试 (ETM, SWD & JTAG) – J-Link，Arm® Keil® ULINKTM，IAR I-jetTM，瑞萨电子E2/E2 Lite等
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 四个最受欢迎的生态系统扩展功能
- MikroElektronikaTM mikroBUS 连接器
- 两个 SeeedGrove® 系统 (I2C) 连接器
- 两个 Digilent PmodTM（SPI 和 UART）连接器
- ArduinoTM (Uno R3) 连接器
- MCU 启动配置跳线

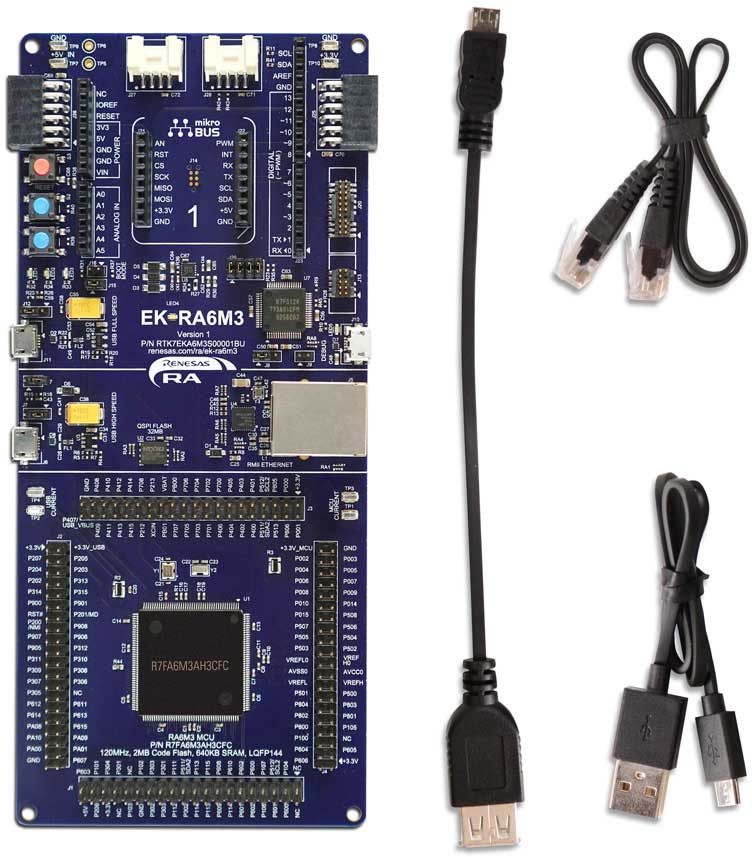

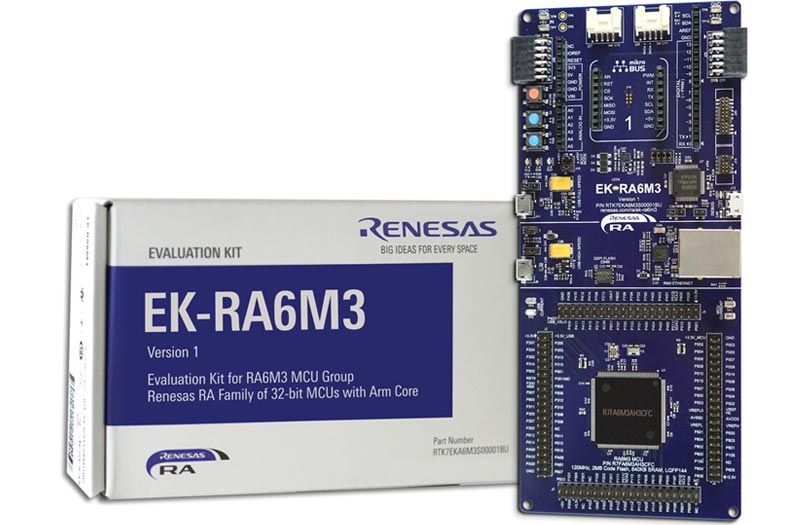

- 套件内容：EK-RA6M3 板, Micro USB 设备电缆（Type A male 转 Micro B male）, Micro USB 主机电缆（Type A male 转 Micro B male）, 以太网插线电缆
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
4 items
|
||
样例程序
相关评估板和套件
RA6M4 MCU 群组评估套件
EK-RA6M4 评估套件可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对RA6M4 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA6M4...
RA6M2 MCU 群组评估套件
EK-RA6M2 评估套件可通过灵活配置软件包 (FSP) 和各种 IDE，帮助用户对 RA6M2 MCU 群组的特性轻松进行评估，并对嵌入系统应用程序进行开发。
入门
运行快速入门示例项目
- EK-RA6M2 板已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）。
- 用户可使用连接至 5V...
RA6M1 MCU 群组评估套件
EK-RA6M1 评估套件可通过瑞萨电子的灵活配置软件包 (FSP) 和各种 IDE，帮助用户对 RA6M1 MCU 群组的特性轻松进行评估，并对嵌入系统应用程序进行开发。
入门
运行快速入门示例项目
- EK-RA6M1 板已经预先烧录了快速入门示例项目（在“下载”页面中提供了示例项目）
- 用户可使用连接至...
Avnet Silica HoriZone RA Powered by Renesas
The Avnet Silica HoriZone is a cloud-ready Renesas RA board with a multi-sensor Arduino Shield and a secure element. It allows you to explore Renesas RA...
Aspinity AB2 AML100 Application Board
Aspinity's AB2 AML100 Application Board is a fully integrated analog event detection front end for power-constrained always-on products. The onboard AML100 analog...
产品选项
当前筛选条件
视频和培训
EK-RA6M3 Kit for Renesas Advanced (RA) Microcontrollers
Kickstart IoT and embedded systems development using Renesas EK-RA6M3, Evaluation Kit for RA6M3 MCU Group. Familiarize yourself with the kit architecture, key features, quick start example project and many useful resources to begin innovating quickly.
Video List
新闻和博客
| Renesas RA6 Series Innovation Kits for Connected IoT Applications | 博客 | 2022年4月5日 |
| Develop Faster Using Example Projects for RA MCU Innovation Kits for IoT | 博客 | 2022年1月28日 |
| Quickly Programming RA MCU Innovation Kits for IoT | 博客 | 2022年1月28日 |
| Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications | 博客 | 2021年11月18日 |
| Beginning to Innovate Has Never Been Easier | 博客 | 2021年11月11日 |
证书
EK-RA6M3 满足以下证书/标准认证。请参见 EK-RA6M3 用户手册，了解免责声明、注意事项以及与证书相关的详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- 符合台湾中国国家标准 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- 中国 SJ/T 113642014，10 年环境保护使用期限。
安全标准
- UL 94V-0
