概览
描述

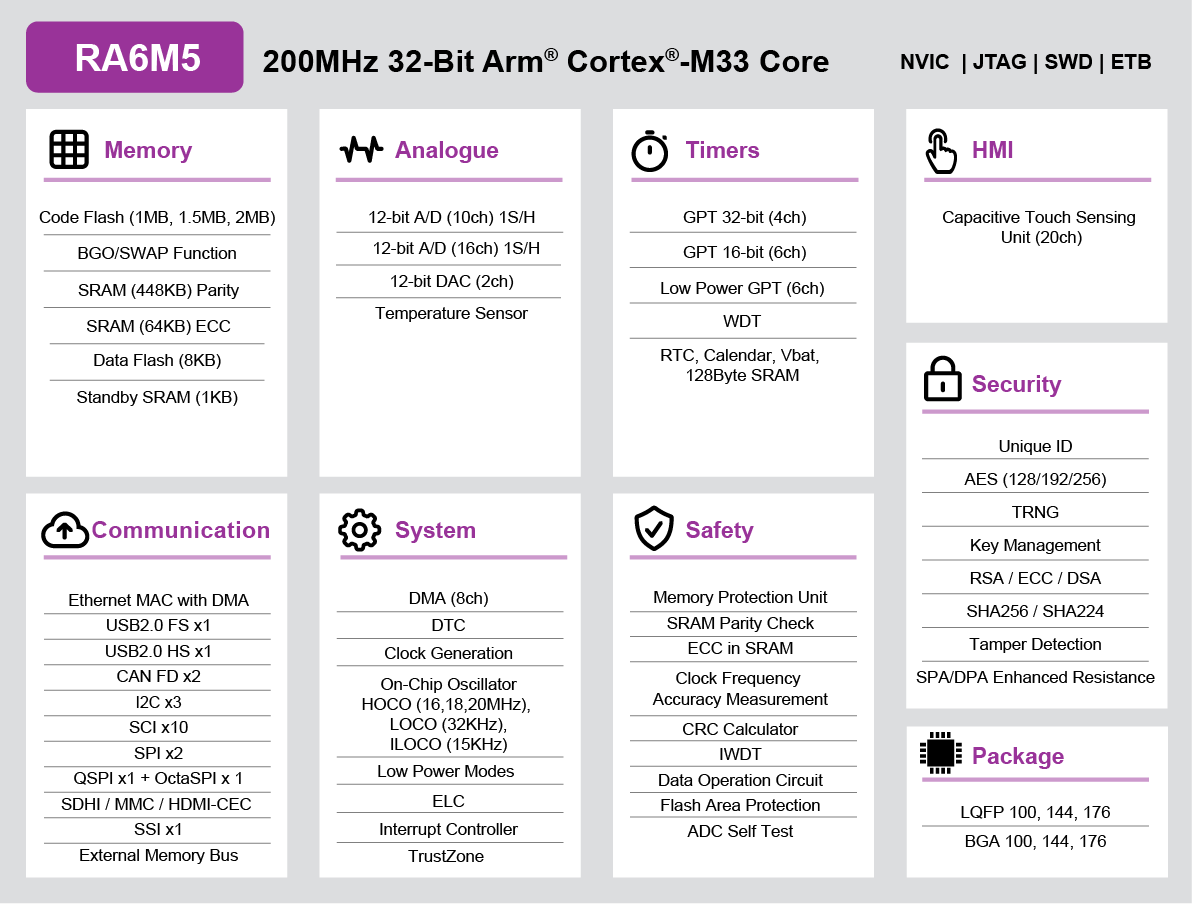

瑞萨电子 RA6M5 产品群采用支持 TrustZone® 的高性能 Arm® Cortex®-M33 内核。 与片内的 安全加密引擎（SCE） 配合使用，可实现安全芯片的功能。 集成带有专用 DMA 的以太网 MAC，可确保高数据吞吐率。 RA6M5 采用高效的 40nm 工艺，由灵活配置软件包 （FSP）这一开放且灵活的生态系统提供支持，FSP 基于 FreeRTOS 构建，并能够进行扩展，使用其他实时操作系统 （RTOS) 和中间件。 RA6M5 可以满足物联网应用的需求，如以太网、面向未来应用的安全功能、大容量嵌入式 RAM 和低功耗（从闪存运行 CoreMark® 算法，低至 107µA/MHz）。
特性
- 支持 TrustZone 的 200MHz Arm Cortex-M33
- 安全芯片功能
- 1MB - 2MB 闪存、448KB 支持奇偶校验的 SRAM 和 64KB ECC SRAM
- 具有后台运行能力的双区闪存，以及存储块交换功能
- 8KB 数据闪存，提供与 EEPROM 类似的数据存储功能
- 100 引脚封装至 176 引脚封装
- 带有专用 DMA 的以太网控制器
- 电容触摸按键感应单元
- 高速和全速 USB 2.0
- CAN FD（也支持CAN 2.0B）
- QuadSPI 和 OctaSPI
- SCI多功能串口（UART、简单 SPI、简单 I2C）
- SPI/ I2C 多主接口
- SDHI 和 MMC
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
|
Solution Toolkit | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| RA Smart Configurator The Renesas RA Smart Configurator (RA SC) is a desktop application that helps you in configuring software systems (including a Board Support Package (BSP), drivers, RTOS, and middleware) for RA-Family MCUs when you are using a third-party IDE and toolchain.
|
Solution Toolkit | 瑞萨电子 |
| PG-FP6 Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
|
Programmer (Unit/SW) | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| Security Key Management Tool Key wrapping tool for key management systems using Renesas security IP. Enables secure installation and update of user application and device lifecycle management (DLM) keys.
|
Solution Toolkit | 瑞萨电子 |
| e² studio - RA 产品家族信息 基于 Eclipse 的瑞萨集成开发环境（IDE）。
|
IDE and Coding Tool | 瑞萨电子 |
| EZ-CUBE3 EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
|
Emulator | 瑞萨电子 |
| SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
|
Imaging | SEGGER |
| SEGGER J-Link and J-Trace PRO With their outstanding performance, robustness, and ease of use, J-Link debug probes are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm 是 IAR 为 Arm 开发环境打造的一体化嵌入式开发平台，它拥有完善的工具链，涵盖高度优化的 C/C++ 编译器、调试器和分析工具等。
|
IDE and Coding Tool | IAR Systems |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK Arm® |
| QE for OTA: Development Assistance Tool for Firmware Update This development assistance tool helps you easily try firmware update on your device. [Plugin for Renesas IDE "e² studio"] [Support MCU/MPU: RX, RL78, RA] [Support clouds service: Amazon Web Services (AWS), Microsoft Azure]
|
Solution Toolkit | 瑞萨电子 |
| Reality AI Utilities 用于 AI 开发和性能验证的往返工作流程，允许收集数据、优化模型并直接部署到 Renesas 硬件
|
Solution Toolkit | 瑞萨电子 |
|
16 项目
|
||
样例程序
开发板与套件
评估
EK-RA6M5
有效
RA6M5 MCU 群组评估套件
EK-RA6M5 评估套件可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对RA6M5 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA6M5 已经预先烧录了快速入门示例项目。 (在 EK-RA6M5 示例项目包中提供源代码)
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过调试 USB 端口 (J10) 启动 EK-RA6M5 板。白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将开始运行，蓝色用户...
评估
CPKIOT-RA6M5
有效
RA6M5 MCU 群组云连接评估板
CPKIOT-RA6M5 评估板可通过灵活配置软件包 (FSP) 和 e2 studio IDE，帮助用户对RA6M5 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。板上搭载了专为云连接相关应用准备的扩展接口，可以自选各种生态系统插件来将丰富创意变为现实。
套件内容
- CPKIOT-RA6M5 板
推荐文档：
开发
CK-RA6M5
有效
基于 RA6M5 MCU 系列的云套件
CK-RA6M5 云套件让用户安全地连接到云并且了解基于 Cortex-M33® 的 RA6M5 MCU 组 和云服务的功能。 该套件具有多种网络连接选项，可为大多数全球云服务提供商提供流畅的云连接体验。 该套件配备了用于以太网连接的板载以太网物理层器件（PHY），并包括用于无线连接的 DA16600 Wi-Fi-BLE combo Pmod 。 借助瑞萨电子可扩展性强的软件包（FSP），利用 FreeRTOS、Azure RTOS 等其他中间件堆栈，该套件拥有完整的软件堆栈支持，因此，它可极为高效地开发云，并可大大缩短上市时间。
查看瑞萨电子云解决方案 ，获取完整的云解决方案包。
参考设计
ROS 机器人本体控制器参考设计
此参考设计支持使用机器人操作系统（ROS）控制多个伺服系统。 我们的 RA6M5 MCU 采用高性能 Arm® Cortex-M33®，集成了以太网和 USB 等通信接口，可在 ROS 节点之间丝滑地传递发布/订阅（Pub/Sub）消息。 我们利用 ISL81401 降压升压控制器和其他功率器件，为每个伺服装置及整个系统提供所需的精确电压。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
支持
支持社区
-
RA6M5的输入捕获怎么计算电平时间
现在在调试输入捕获功能，发现输入捕获能正常触发中断，但是我想在捕获PWM大时候能计算周期和占空比，能够实现吗？ 配 ...
2025年3月4日 -
RA6M5的这些引脚号是什么？原理图里没找到
如图
2025年6月28日 -
RA6M5外扩SRAM功能如何使用？
请问RA6M5外扩SRAM时如何使用？ 在FSP里可配置相关的IO，但在stack里没有找到相关的设置。
2021年11月13日
常见问题
-
OctaSPI 接口
1MB 的大规模片上闪存和 256KB 的片上 SRAM 可以轻松通过 OctaSPI 接口进行扩展。Octa 串行外围接口支持 Octa RAM、Octa Flash 以及 Octa RAM 和闪存。两者 ...
2021年3月3日 -
关于安全元素功能性
安全加密引擎与加密加速器、密钥管理支持、篡改检测和功率分析电阻集成，并协同 Arm® TrustZone®，可实现元素功能性。本解决方 ...
2021年3月3日 -
为了获得 48 MHz 的 USB 时钟，您必须使用 12 MHz 的 USB 时钟，这是否正确？
... 用 12 MHz 以外的时钟，只要它可以生成 48 MHz 的 USB 时钟。 使用 RA6M4/RA6M5/RA4M2/RA4M3 时使用 USB 引导时，将 8、10、16、20 或 24MHz 振荡器连接到 ...
1970年1月1日
视频和培训
Kickstart IoT and embedded systems development using Renesas EK-RA6M5, EK-RA6M4, and EK-RA6M3 evaluation kits for the RA6 MCU series. This video provides an overview of the kit architecture, key features, a quick start example project, and many useful resources to begin innovating quickly with Renesas RA MCUs.
